• Ø 性能特點
• 不受流體密度、粘度、溫度、壓力和電導率變化的影響。
• 測量管無阻礙流動部件、無壓損、直管段要求較低。
• 傳感器可帶接地電極，實現儀表良好接地。
• 傳感器采用先進加工工藝，使儀表具有良好的抗負壓能力。
• 轉換器采用液晶背光式顯示，可使反射陽光下或暗室內的讀數變得更容易。
• 通過紅外線遙控設定參數，在惡劣的環境下不打開轉換器的蓋板也可以安全的進行設定。
• 轉換器具有自診斷報警輸出，空負載檢測報警輸出，流量上下限報警輸出，兩極流量值報警輸出等功能。
• 不僅可用于一般的過程檢測，還適用于礦漿、紙漿及糊狀液的測量。

• Ø 應用領域

化    工：醫藥、氯堿化工、顏料染料、紙漿造紙、中間體、化肥、淀粉、太白粉、農藥、冶金、粘膠、洗滌劑等行業；

水 處 理：空氣洗滌器、鍋爐進水、冷卻水、熱電廠用水；

廢    水：電鍍 廢水、工業廢水、重金屬沉淀 。

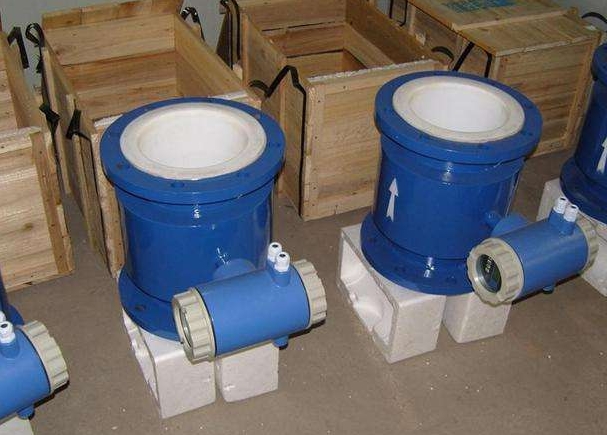

變送器

分體式傳感器

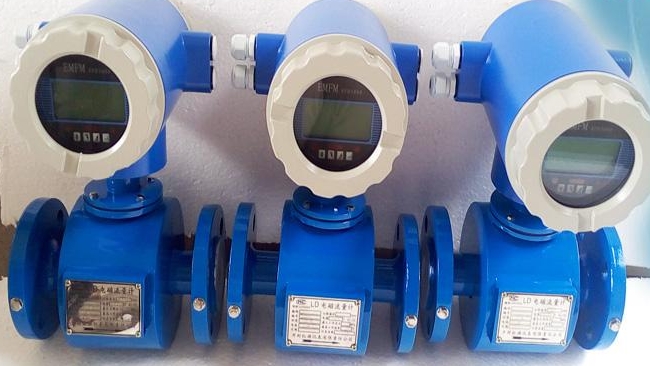

一體式

插入式

儀表通徑：DN10-DN2000公稱壓力：0~4.0MPa（可定做0~16MPa）精度等級：0.5級或1.0級

介質電導率：≥5μs/cm

介質流速：0.1~15米/秒環境溫度：-25℃~+60℃

襯里材料：聚四氟乙烯（F4）、聚氯丁橡膠、聚氨酯、

          聚全氟乙丙烯(F46)、PFA介質溫度：

    一體型：-10℃~70℃

    分體型：聚氯丁橡膠、聚氨酯襯里：-10℃~80℃

        四氟、PFA、F46襯里：-10℃~100℃ 信號電極和接地電極材料：

    不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢

信號電極形式：固定式（DN15~DN2000）

              刮刀式（DN300~DN1600）連接法蘭材料：碳鋼

接地法蘭材料：不銹鋼1Crl8Ni9Ti

進口保護法蘭材料：

    不銹鋼1Crl8Ni9Ti（DN15~DN600）

    碳鋼（DN700~DN2000）信號輸出：脈沖/4~20mA（四線制），負載750Ω供電電源：220VAC，24VDC，3.6V電池

通訊接口：可選RS485/RS232通訊協議：MODBUS、HART、Profibus等分體傳感器防護等級：

 DN15~150橡膠或聚氨酯襯里：IP65，IP68（特定）

 DN200~DN2000橡膠或聚氨酯襯里：IP68

其他傳感器和所有轉換器防護等級：IP65

ISF1010

主機

輸出

電源

M1：分體式

1：4-20mA/脈沖

A：220V(標配）

C1：一體式

2：4-20mA/RS232

D：24V

3：4-20mA/RS485標配

P：電池供電

4：4-20mA/HART

5：485輸出（僅電池供電可選）

傳感器

口徑

電極

內襯

壓力

L：管段式

DN6~DN2000

M：不銹鋼316

1：氯丁橡膠

1：0.6MPA(DN1200及以上）

C：插入式

H：哈氏合金

2：聚四氟乙烯

2：1.0MPA（DN250-1000)

T：鈦

3：PFA

3：1.6MPA(DN200及以下）

P：鉑/銥合金

4：F46

D：鉭

5：聚氨酯橡膠

襯里材料

主要性能

適用范圍

聚四氟乙烯

（F4）

1.它是塑料中化學性能***穩定的一種材料；能耐沸騰的鹽酸、硫酸、硝酸和王水。也能耐濃堿和各種有機溶劑，不耐三氟化氯、高溫三氟化氧、高流速液氟、液氧、臭氧的腐蝕。

2.耐磨性能差。

3.抗負壓能力差。

1.120℃、150℃(特殊訂貨)

2.高溫，濃酸、堿等強腐蝕性介質

3.衛生類介質

聚全氟乙丙烯

（F46）

同F(xiàn)4，耐磨性、抗負壓能力高于F4

1.120℃、150℃(特殊訂貨)

2.用于高溫有負壓的情況。

聚氨酯橡膠（PU）

1.有極好的耐磨性（相當于天然橡膠的十倍）。

2.耐酸、堿性能較差。

3.不能用于混有有機溶劑的水。

1.<80℃

2.中性強磨損的礦漿、煤漿、泥漿等。

氯丁橡膠

（CR）

1.有極好的彈性，高度的扯斷性，耐磨性能好。

2.耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化性介質的腐蝕。

1.80℃、120℃(特殊訂貨)

2.一般水、污水、磨損性弱的泥漿、礦漿。

電極材料

耐蝕性能

含鉬不銹鋼
0Cr18Ni12Mo2Ti

用于工業用水、生活用水、污水，具有弱腐蝕性的介質，可廣泛用于石油、化工、尿素、維尼綸等工業。

不銹鋼涂覆碳化鎢

用于無腐蝕性，強磨損性介質。

哈氏合金B(yǎng)（HB）

對沸點以下一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氧化性酸、堿、非氧化鹽液的腐蝕。

哈氏合金C（HC）

能耐氧化性酸，如硝酸、混酸或鉻與硫酸的混合介質的腐蝕，也耐氧化性的鹽類，如Fe+++、Cu++或含其氧化劑的腐蝕。如高于常溫的次氯酸鹽溶液、海水的腐蝕。

鈦（Ti）

能耐海水、各種氯化物和次氯化物鹽、氧化性酸（包括發煙硝酸）、有機酸、堿等的腐蝕，不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕。但如果酸中含有氧化劑（如硝酸、Fe+++、Cu++）時，則腐蝕大為降低。

鉭（Ta）

具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硝酸、堿外，幾乎能耐一切化學介質（包括鹽酸、硝酸、硫酸和王水）的腐蝕。

鉑銥合金

幾乎適用于所有化學物質，但不是用于王水和銨鹽。

公稱通徑

（特殊規格可定制）

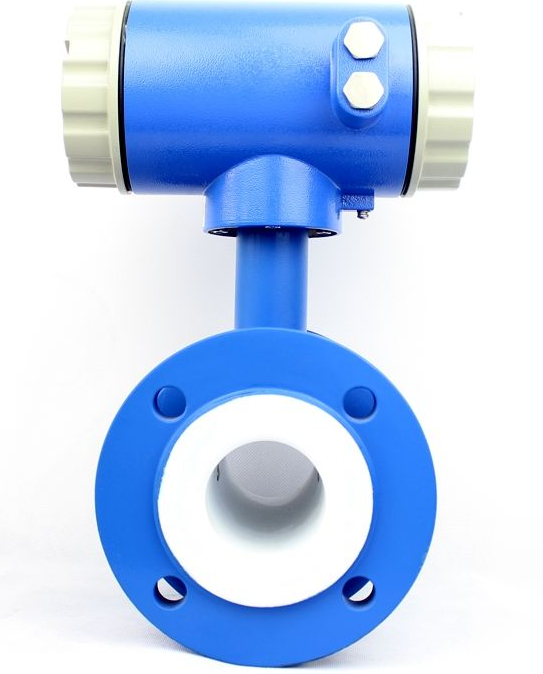

管道式四氟襯里：DN10～DN600

管道式橡膠襯里：DN40～DN2200

流動方向

正，反，凈流量

量程比

150：1

重復性誤差

測量值的±0.1%

精度等級

管道式：0.5級，1.0級

被測介質溫度

普通橡膠襯里：－20～＋60℃

高溫橡膠襯里：－20～＋90℃

聚四氟乙稀襯里：－30～＋100℃

高溫型四氟襯里：－20～＋180℃

額定工作壓力
（高壓可定制）

DN10－DN150：≤1.6MPa

DN200－DN350：≤1.0MPa

DN400－DN1000：≤0.6MPa

DN450－DN2200：≤0.25MPa

流速范圍

0.1－15m/s

電導率范圍

被測流體電導率≥5μs/cm

信號輸出

4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平

通訊輸出

RS485,MODBUS協議，HART協議

供電電源

AC220V或DC24V

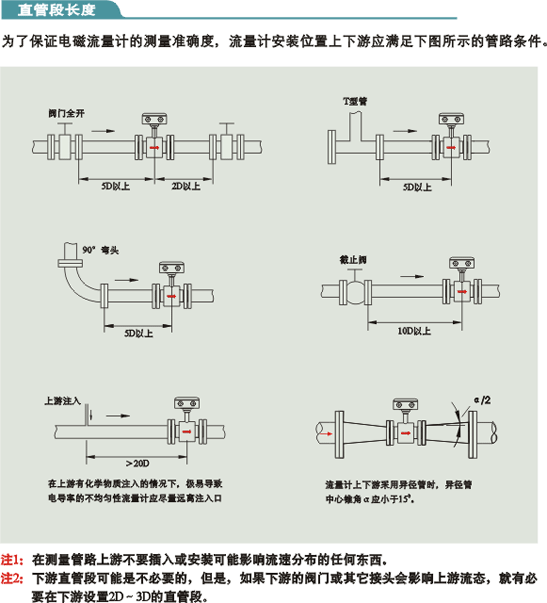

要求直管段長度

上游≥5DN，下游≥2DN

連接方式

流量計與配管之間均采用法蘭連接,符合國標GB/T9115.1-2000

防爆等級

ExdeiallBT4-T6

防護等級

IP65，特殊訂制***高可達IP68

環境溫度

－25～＋60℃

相對溫度

5%～95%

消耗總功率

小于20W

型 號

代碼

說 明

WFLDE-

DN300污水管道流量計

通徑

□□□

10-2200mm

結構形式

S

一體型

L

分體型

電極材料

M

不銹鋼

T

Ti（鈦）

D

Ta（鉭）

H

哈氏合金

P

Pt鉑

N

Ni鎳

輸出方式

0

無輸出

1

4-20mA/1-5KHz

2

4-20mA

襯里材料

X

橡膠

F

聚四氟乙烯

P

聚乙烯

J

聚氨酯橡膠

就地顯示

0

無就地顯示

1

就地顯示

通訊方式

0

無通訊

1

RS485

2

RS232

3

Modbus

4

Hart

接地環

0

無接地環

1

有接地環

2

有接地電極

上限流量

（n）

上限流量（量程）m3/h

口徑mm

流量范圍m3/h

口徑mm

流量范圍m3/h

φ15

0.06~6.36

φ450

57.23～5722.65

φ20

0.11～11.3

φ500

70.65～7065.00

φ25

0.18～17.66

φ600

101.74～10173.6

φ40

0.45～45.22

φ700

138.47～13847.4

φ50

0.71～70.65

φ800

180.86～18086.4

φ65

1.19～119.4

φ900

228.91～22890.6

φ80

1.81～180.86

φ1000

406.94～40694.4

φ100

2.83～282.60

φ1200

553.90～55389.6

φ150

6.36～635.85

φ1600

723.46～72345.6

φ200

11.3～1130.4

φ1800

915.62～91562.4

φ250

17.66～176.25.

φ2000

1130.4～113040.00

φ300

25.43～2543.40

φ2200

1367.78～136778.4

φ350

34.62～3461.85

φ2400

1627.78～162777.6

φ400

45.22～4521.6

φ2600

1910.38～191037.6

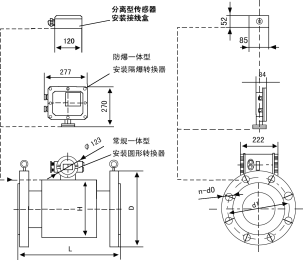

DN15～DN150一體型和傳感外形圖

外形尺寸和重量

法蘭尺寸(標準:GB/T9119)
