環境溫度和油品溫度兩個因素是影響原油計量誤差的重要因素，當外界氣候條件或者輸送油品性質發生變化時，流量計計量將會產生較大誤差。中石化京唐輸油處承擔多個煉化企業的油品輸送任務，油品來源和物性復雜多樣。企業在計量過程中應用美國Ｓｍｉｔｈ刮板式流量計，并且對油品進行有選擇的標定，這就導致未標定的油品在計量中產生一定誤差，同時這種誤差會隨著氣候變化而變化，而較大的誤差則會對企業的正常計量帶來糾紛。研究中通過實驗測量的流量數據，采用多因素分析方法，對環境溫度和油品溫度兩個因素進行對比分析，在此基礎上對企業應用刮板流量計計量時的溫度控制給出相關的建議。

0.引 言

在原油貿易計量中，由于受到油品內在性質和外界環境因素的雙重干擾，計量精度會發生變化。提高原油計量精度，不僅是對設備本身的高要求，同時也是對計量環境的高要求。而這一計量環境包括計量時的外界環境以及油品性質。因此，在原油計量中，要控制油品的物化性質和外條件不能變化劇烈，這樣才能使計量精度準確可靠。

刮板流量計是一種應用較為廣泛的容積式流量計，其計量原理就是將原油分割成一個個標準且已知的小容積，***后通過累加得到，因此計量時的誤差也具有累積性。在設定好的計量環境下，刮板式流量計的計量誤差不影響到正常的交易計量。但是在實際計量中，計量環境會發生一些較大變化。例如文獻中分析，京唐輸油處只有在計量油品性質以及計量的環境溫度發生較大變化時才有明顯的誤差。文獻從 ＭＦ系數和泄露量的角度分析刮板流量計產生的原因，當原油粘度維持在一定的范圍內時，ＭＦ系數保持不變，而原油粘度變化劇烈時，流量計的泄露量發生變化，計量誤差增大。

京唐輸油處輸油任務重，原油多為國外進口油品，性質相差比較大，無法做到逐一標定。當以某一固定 ＭＦ系數作為誤差修正標準時，若油品粘度相差很大，或原油物性受周圍環境溫度變化較大時，計量結果的可信度將會降低。本文通過設計實驗室計量對比環道實驗，得到流量數據結果，分析油品溫度和環境溫度對刮板式流量計計量精度的影響影響規律。

１.實驗準備

本實驗的目的是在室內建立環道，通過溫度控制，改變油品和環境的溫度，得到油品粘度和環境溫度的一系列參數，進而研究油品粘度和環境溫度對刮板流量計計量誤差的影響。

此輸油處輸送原油的種類高達到３７種，根據船方數據顯示油品粘度***大的是幫嘎（１８９ｍｍ２／ｓ，５０℃），油 品粘 度 *** 小的是韋杜 里 （０．９６ｍｍ２／ｓ，５０℃），油品粘度相差較大?，F(xiàn)場流量交接采用美國Ｓｍｉｔｈ刮板式流量計對油品進行計量，在冬季對流量計進行標定過程中，發現存在誤差較大的情況。

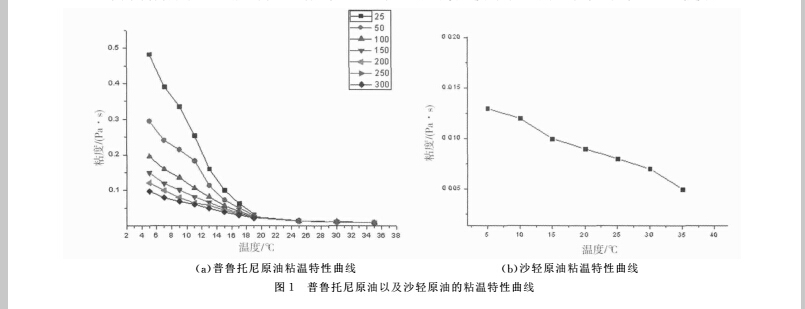

通過對現場輸送油品取樣，選擇代表性的原油作為實驗樣品。圖１為普魯托尼原油以及沙輕原油的粘度隨溫度的變化曲線，即原油的粘溫曲線。

其中，普魯托尼原油凝點為１０℃，反常點１９℃，析蠟 點 為 ２５℃，蠟 質、膠 質 及 瀝 青 質 總 量 為１６．７ｗｔ％。沙輕原油凝點為－２０℃以下，析蠟點為１０℃以下，蠟質、膠質及瀝青質總量為 １３．５５ｗｔ％。

***終確定普魯托尼原油和沙輕原油作為實驗油品。

２.實驗裝置與方法

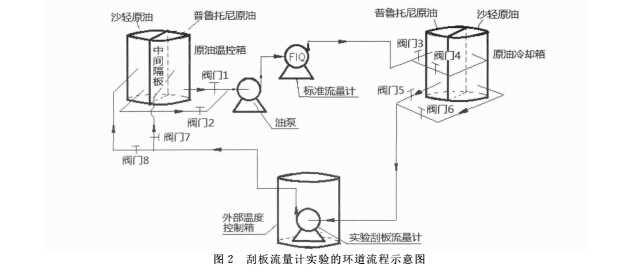

圖２為刮板流量計實驗的環道流程圖。

原油溫控箱控制進入標準流量計中的原油溫度，使其溫度恒定在原油析蠟點以上，實驗中進入標準流量計中的原油溫度恒為２５℃。原油溫控箱中的中間隔板將其分為兩個腔室，分別盛滿沙輕原油和普魯托尼原油。每個腔室有兩條支路管線，一條與油泵相連接，通過閥門１、閥門２進行控制；一條與實驗刮板流量計連接，通過閥門７和閥門８進行控制。

原油冷卻箱控制進入實驗刮板流量計的原油溫度，使原油溫度達到實驗要求的２０，１５，１０℃。原油冷卻箱中同樣分為兩個腔室，分別盛滿沙輕原油和普魯托尼原油。每個腔室分別有兩條支路管線，一條與標準流量計相連接，通過閥門３、閥門４控制；另一條與實驗刮板流量計相連接，通過閥門５、閥門６進行控制。

外部溫度控制箱模擬刮板流量計計量過程中的外界環境溫度。實驗中，外部溫度控制箱模擬環境溫度分別達到１５，４，－５，－１０℃。

實驗開始前，由原油溫控箱將油溫升至２５℃，打開油泵，使原油在環道中試運行一段時間。實驗開始后，按照預定方案，設置原油冷卻箱的冷卻溫度、外部溫度控制箱的環境溫度。通過對比標準流量計和實驗刮板流量計的流量讀數，得到油品溫度和環境溫度對計量的影響，***終反映出油品粘度和環境溫度對刮板流量計計量的影響。

3.實驗結果

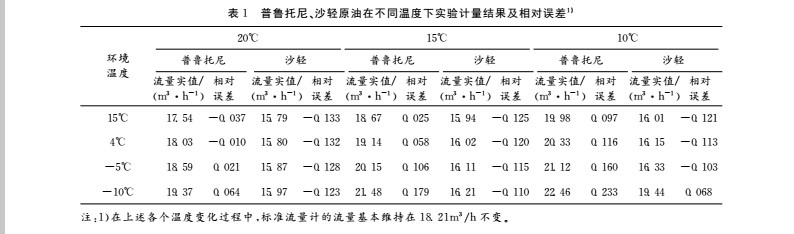

表１為沙輕和普魯托尼原油在不同的油溫和刮板流量計不同的環境溫度下的流量計量結果。

由表可知，兩種性質相差很大的原油，在實驗過程中呈現出的規律是一致的，均是隨著油溫和環境溫度降低，計量結果增大，但是兩者的增大趨勢有所不同。對于沙輕原油而言，刮板流量計的環境溫度在４℃以上時，刮板流量計計量結果的變化幅度非常小，到－１０℃計量誤差才稍有變化。但是，普魯托尼原油隨油溫和環境溫度的變化，刮板流量計計量結果變化比較大，其誤差隨環境溫度的改變要遠遠大于沙輕原油，誤差基本為正。

為了進一步分析油品溫度和環境溫度此兩種因素哪種對刮板流量計計量的影響起決定作用，我們采用雙因素方差分析的方法，分析兩種因素的影響顯著程度大小，以期得到影響的關鍵因素。

４.雙因素影響的方差分析

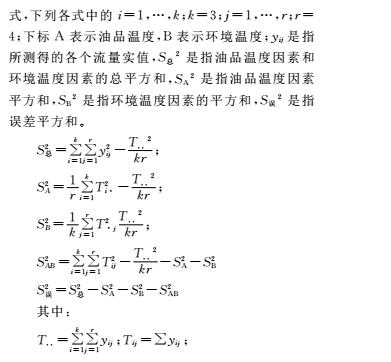

運用統計學里多因素方差分析的方法，分析油品溫度和環境溫度對刮板流量計計量的影響程度大小。如下列公式所示為雙因素方差分析的關鍵公

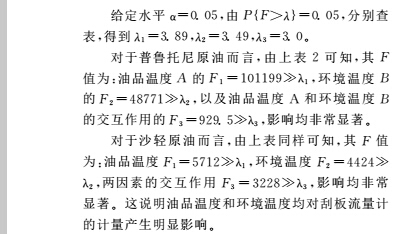

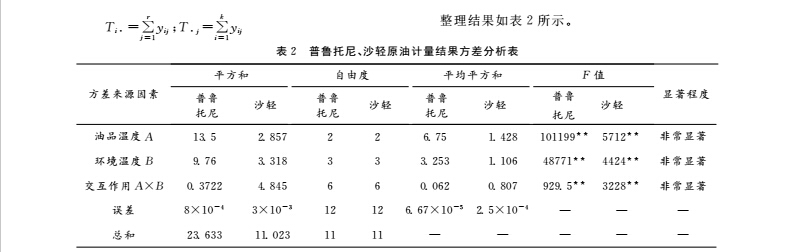

 從表２中兩個因素的Ｆ 值對比可以看出，兩種原油分別計算得到的油品溫度的Ｆ 值均大于環境溫度的Ｆ 值，這說明油品溫度在對刮板流量計計量的影響中占有主導地位。但是普魯托尼的油品溫度Ａ 的Ｆ 值比環境溫度Ｂ 的Ｆ 值要大很多（分別為１０１１９９和４８７７１），而沙輕原油的油品溫度Ａ 的Ｆ值與環境溫度Ｂ 的Ｆ 值相差不大（分別為５７１２和４４２４）。這說明原油的物性越差（這里指析蠟點高、凝點高、膠質瀝青質含量高、粘度高、流動性差等），

在計量過程中油品溫度對計量結果的影響也越大。我們知道，油品物性越差，油品溫度對油品的粘度影響越大，因此影響流量計計量誤差的根本原因是油品粘度的劇烈變化，在計量過程中，要格外注重油品溫度的影響。

５.結束語

通過雙因素的方差分析，得出環境溫度和油品溫度都對流量計的計量有很大的影響，同時此兩個因素的交叉作用也是非常顯著的。因此，在刮板流量計計量過程中，要從環境溫度和油品溫度兩方面考慮，維持相對較穩定的一個外在環境和內部溫度，可以有效的減少流量計的計量誤差。另外，原油的物性越差，其計量誤差隨油品溫度的變化而劇烈變化，在很小的油品溫度變化范圍內，計量誤差可能發生較大的變化。因此對于物性差的原油在計量中要重點控制油品的溫度。
