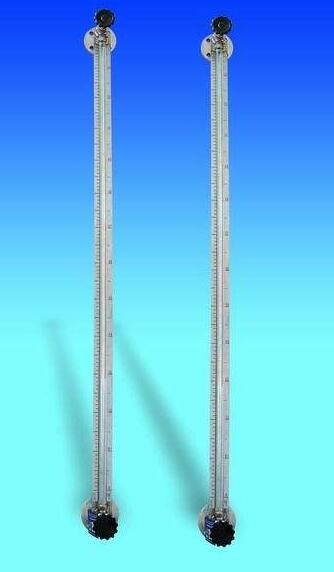

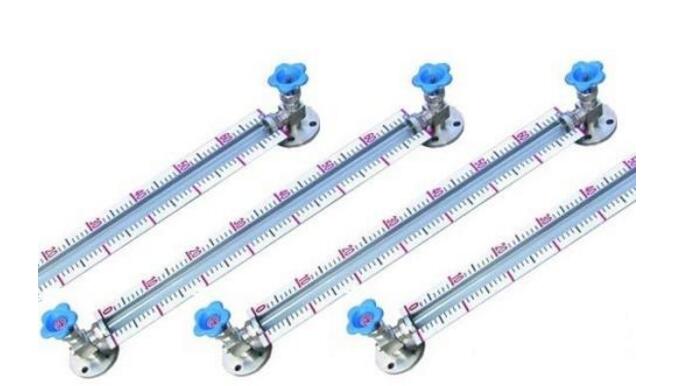

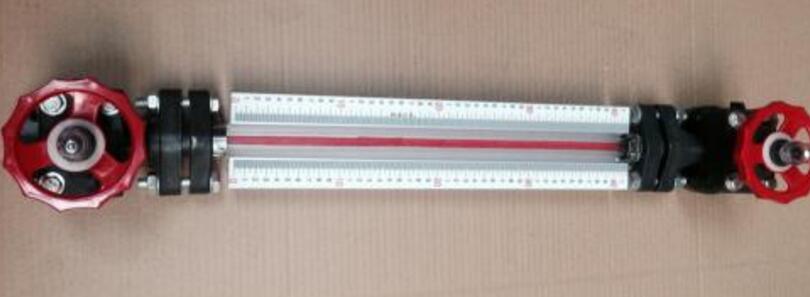

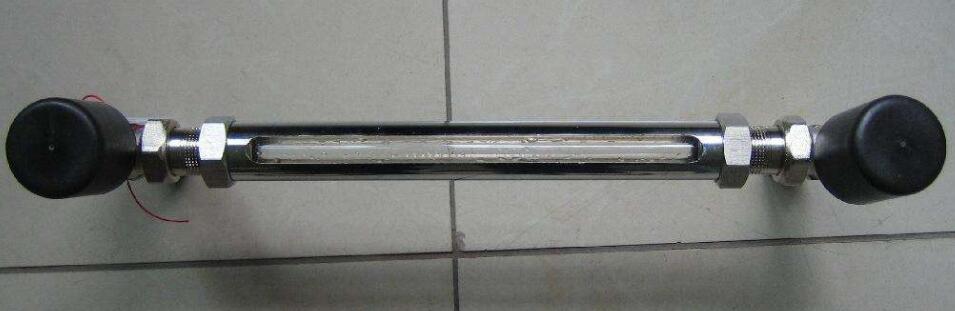

HG5型玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量儀表，它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。江蘇華云儀表廠是專業的玻璃管液位計廠家,歡迎垂詢玻璃管液位計價格。

廠家價格：

規格選型：

玻璃管液位計的結構原理

　儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。

    儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。

玻璃管液位計的特點

 直讀式儀表，讀數。

 結構簡單，維修方便。

 經久耐用。

玻璃管液位計的主要技術指標

 測量范圍（安裝中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm

 工作壓力：≤1.6MPa

 材質：碳鋼、不銹鋼

 工作溫度：≤200℃

 連接法蘭標準：HGJ46-91 PN1.6 DN20突面其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。

 伴熱蒸汽壓力：≤0.6MPa

 蒸汽夾套接頭：G1/2"外螺紋

 鋼球自封壓力：≥0.2MPa

安裝中心距L和標尺刻度L1的關系

玻璃管液位計的使用須知

為保證自密封作用，容器內介質壓力應大于0.2MPa。在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。

型號、標記標準系列

HG-5

產品/服務描述：
HG5型玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量儀表，它的主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。
特點
直接式儀表，讀數。
結構簡單，維修方便。
經久耐用。
結構原理
儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連接器，透過玻璃管就直接顯示容器介質液位高度。
儀表兩端均裝有針形閥內裝有鋼球，當玻璃管因意外事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。
主要技術參數
測量范圍（安裝中心距L）：300、500、600、800、1000、1200、1400、1700、2000 mm
工作壓力：≤1.6MPa
材質：碳鋼、不銹鋼
工作溫度：≤100。C（高于100。C也可非標定作）
連接法蘭標準：HGJ46-91 PN1.6 DN20突面（也可由用戶自定義）
其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
伴熱蒸汽壓力：≤0.6MPa
蒸汽夾套接頭：G1/2”外螺紋
鋼球自封壓力：≥0.2MPa
安裝中心距L和標尺刻度L1的關系

注：D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭

玻璃管液位計的訂貨須知

 訂貨時請?zhí)峁┫铝袛?shù)據：
 型號規格
 測量范圍（中心距L）
 工作壓力
 工作溫度
 材質要求
