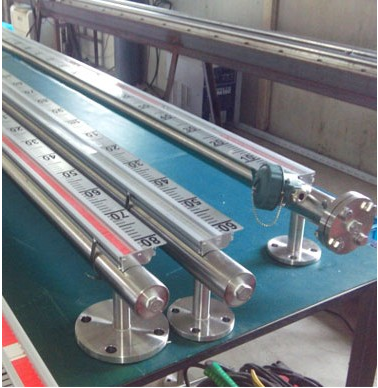

污水液位計
UHZ系列污水液位計主要用于石油、化工、煉油、醫藥、食品、酒業、飲料等行業中各類儲液罐、分離罐、反應罐、發酵罐內液體、油品、液化氣、強酸堿液、弱酸堿液、發電廠鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器及其他壓力容器內與1Cr18Ni9Ti 、316L。1Cr18Ni9Ti+PTFE（內襯聚四氟乙烯）及與PVC塑料相容的介質的液位測量與顯示、多點液位開關輸出、電遠傳（4～20mA、0～10mA DC）輸出。安裝形式有標準型、頂裝型、浮球液位計、保溫型、防霜型等供您選擇使用。工作原理及基本結構 UHZ 系列污水液位計是根據浮力和磁性原理，利用測量筒內磁性浮子隨被測液面的升高或降低，通過磁場的吸引力，使測量筒外部顯示器上的雙色翻柱隨之翻轉實現了顯示被測液面位置的目的。污水液位計以紅色來指示液體部分，以白色來指示無液或汽體部分，也可選擇白色表示液體部分紅色表示無液或汽體部分。
廠家價格：
| 價格 | ¥ 400.00~49800.00元 |
| 起批量 | ≥1 臺 |
規格參數：
| 加工定制 | 否 | 品牌 | 華云 | 型號 | LMK 458H |
| 類型 | 投入式液位變送器 | 測量范圍 | 0-200mH20 | 測量精度 | 0.1%FSO |
| 材質 | 不銹鋼 | 電源 | 0-20mA | 輸出信號 | 20（mA） |
| 測量介質 | 污水污泥 | 是否跨境貨源 | 否 | 分辨率 | 0.001 |

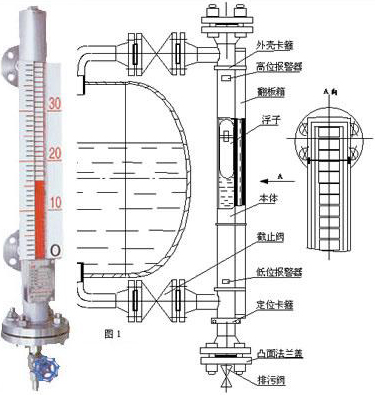

污水液位計結構及原理
1、基本型:

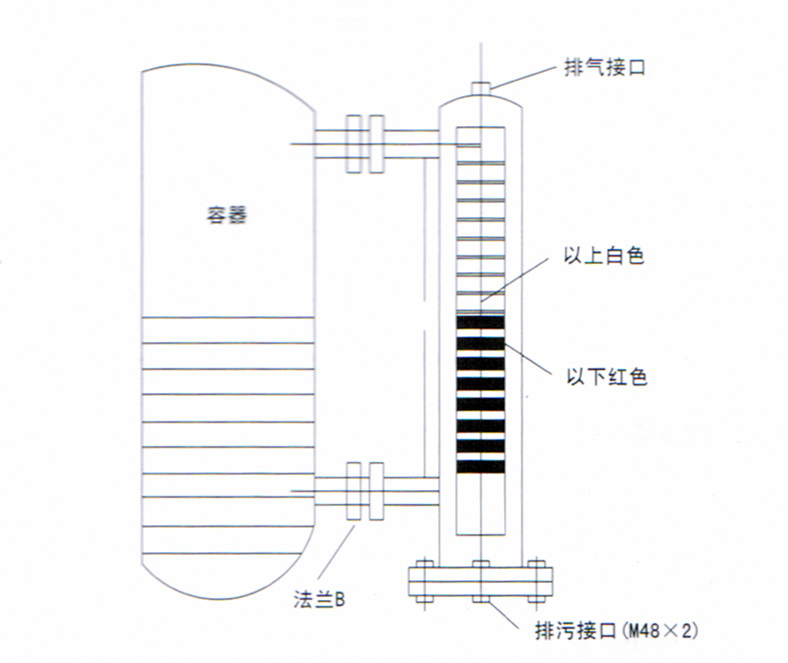

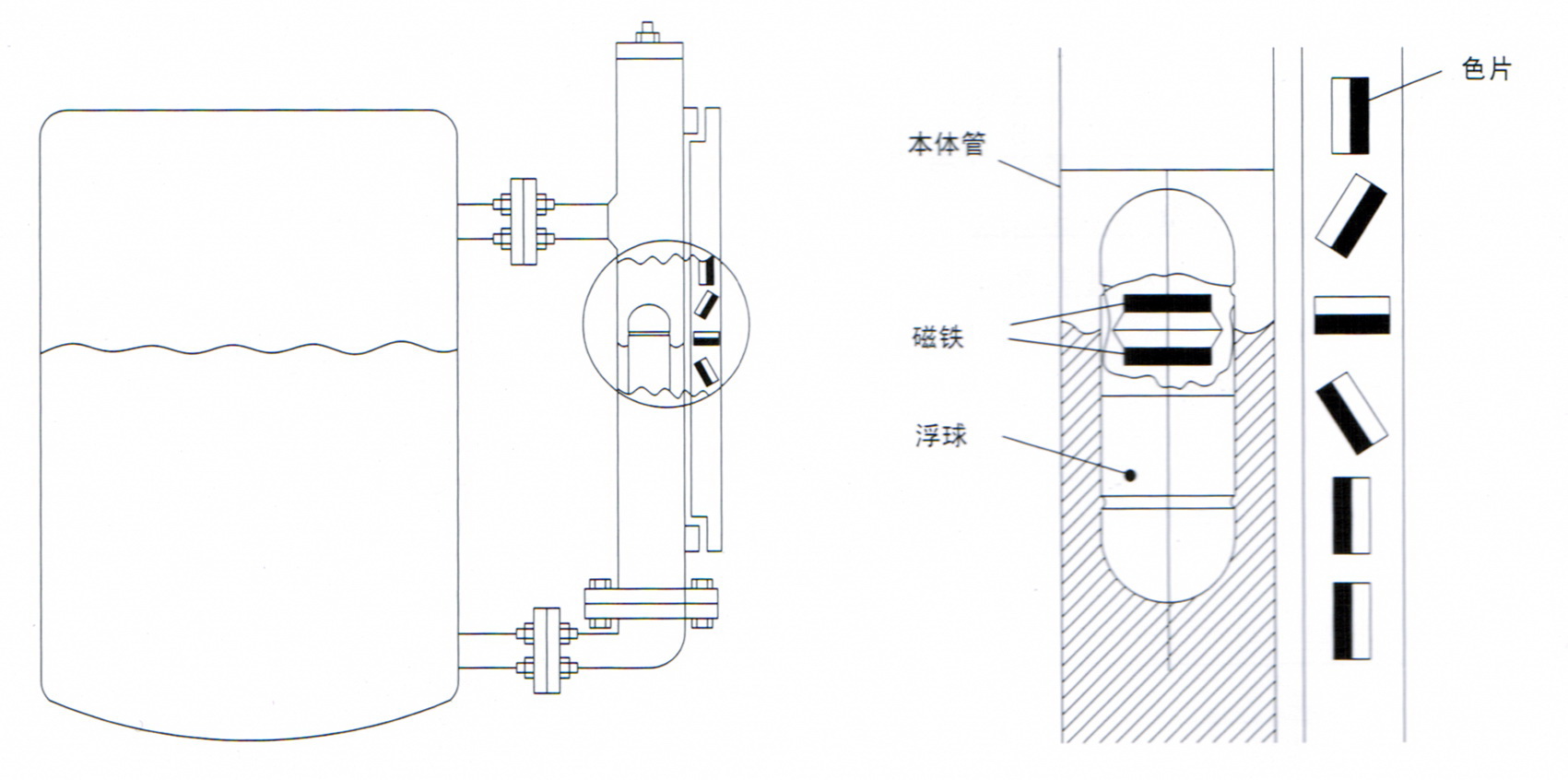

根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳:
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出:
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
系統構成及接線
1、上下限開關輸出:
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳:
由測量單元和變送單元兩部分組成。
3、本安防爆:
a帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，***高表面溫度組別T4(135℃)。
c使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF
污水池液位計特點及適用場所：
污水池液位計十大技術優勢
10) 于傳統電容物位計：VIVO2020系列射頻物位計是在傳統的射頻物位計基礎上，增加了更強大的電路設計，能準確測量物位微小變化，并從根本上消除了傳統射頻物位計直流4-20mA輸出中所疊加的射頻干擾成分，保證了測量與輸出信號的超穩定。由于采用射頻技術和微機技術，解決了傳統點式物位計溫漂大、標定難、怕粘附的難題，克服了傳統的機械式物位計容易產生的滲漏、斷線等問題，可廣泛用于各種液體、固體料位的報警（開關型無需接二次表，表體可帶2個報警點）及聯合控制。特別在高溫、強腐蝕、強粘稠、重粉塵的環境下是其它類型的料位計所無法比擬的。
污水池液位計技術參數
|
供電電壓 |
24VDC,100mA |
|
輸 出 |
4～20mA（模擬、智能） |
|
通訊接口 |
RS485 |
|
精 度 |
± 0.5%FS （模擬） ± 0.25%FS （智能） |
|
靈 敏 度 |
≤ 0.1PF |
|
量 程 |
5～50000PF |
|
響應時間 |
5ms （模擬） 1ms（智能） |
|
***大負載 |
650 Ω（模擬） 450 Ω（智能） |
|
過載壓力 |
65kg/cm2@38℃，34.5kg/cm2@232℃ |
|
介質溫度 |
– 4 0℃～232℃（大于1 5 0℃需聲明）（模擬、智能）； -200～+232℃（超出此范圍需特別定制）（開關） |
|
環境溫度 |
-20 ℃～75 ℃（大于75 ℃需特別定制）（模擬、智能）； |
|
防護等級 |
IP65 |
|
防爆等級 |
d Ⅱ BT6(可協議供貨) |
|
傳感器長度 |
桿式***長3.66m，纜式***長120m |
|
傳感器材質 |
316 不銹鋼；陶瓷；特氟隆 |
|
顯示表頭 |
0～100%（模擬） 4 位LCD （智能） |
|
安裝方式 |
M33 X 2 螺紋或法蘭 |
|
介質比重 |
L1（mm） |
|
|
防銹鋁浮子（LF2） 及LF2氟塑包裹的浮子 |
不銹鋼浮子 （1Cr18ni9Ti） |
|
|
0.45 |
463 |
|
|
0.55 |
286 |
|
|
0.65 |
210 |
|
|
0.75 |
166 |
|
|
0.85 |
140 |
340 |
|
0.95 |
120 |
260 |
|
≤1.0 |
113 |
220 |
|
DN20 |
PN（MPa） |
|
|
0.6～2.5 |
4.0～16.0 |
|
|
標準號 |
HG20593-97 |
HG20595-97 |
|
Dg15 |
Pg（Kgf/cm2） |
|
|
220 |
320 |
|
|
標準號 |
H12-0-2 |
H12-0-3 |
污水池液位計選型表：
|
型號 |
代碼 |
說明 |
|
XT-UHZ |
污水池液位計 |
|
|
液位計類別 |
1 |
翻板指示（就地顯示型） |
|
3 |
遠傳帶翻板 |
|
|
液位計型號 |
0 |
基型 |
|
W |
保溫型 |
|
|
D |
插入型 |
|
|
J |
耐腐型 |
|
|
S |
防霜型 |
|
|
Z |
保溫耐腐型 |
|
|
Y |
插入耐腐型 |
|
|
報警控制 |
0 |
無報警 |
|
1 |
帶上限 |
|
|
2 |
帶下限 |
|
|
3 |
帶上下限 |
|
|
浮子材質 |
P |
不銹鋼 |
|
L |
防銹鋁 |
|
|
T |
鈦 |
|
|
S |
PVC塑料 |
|
|
F |
氟塑包裹 |
|
|
主體材質 |
P |
不銹鋼 |
|
L |
防銹鋁 |
|
|
T |
鈦 |
|
|
S |
PVC塑料 |
|
|
F |
氟塑管 |
|
|
PF |
內襯四氟 |
|
|
PP |
內襯丙烯 |
|
|
PE |
內襯乙烯 |
|
|
連接法蘭 |
見表一 |
|
|
介質溫度 |
見表二 |
|
|
實際使用壓力 |
見表三 |
|
|
介質比重 |
要注明 |
|
|
訂貨長度 |
要注明 |
|
|
/B |
防爆型 |
表一：
|
公稱壓力 |
Mpa |
Kgf/ cm2 |
|||||||||
|
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
220 |
320 |
||
|
代號 |
不銹鋼 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
|
碳鋼 |
a |
b |
C |
d |
e |
f |
g |
h |
i |
j |
|
|
法蘭標準 |
HG20593-97 DN20（RF） |
HG20595-97（RF）DN20 |
H12-0-2 |
H12-0-3 |
|||||||
表二
|
介質溫度 |
-40～0℃ |
≤80℃ |
≤100℃ |
≤150℃ |
≤300℃ |
≤350℃ |
≤480℃ |
|
代號 |
A |
B |
C |
D |
E |
F |
G |
表三：
|
使用壓力 （實際） |
Mpa |
Kgf/ cm2 |
||||||||
|
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
220 |
320 |
|
|
代號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
污水液位計應用須知
l、側裝式液位計與被測容器的上下分液管間***好各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2、安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。
3、配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm。．與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，***好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4、選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6、外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。
