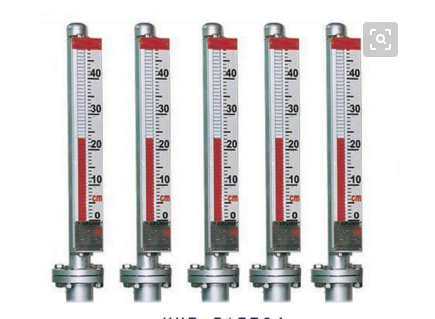

氫氧化鈉液位計
氫氧化鈉儲罐專用液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。
氫氧化鈉儲罐專用液位計選用液位計制器，其觸點容量，均以阻性負載設計如用非阻性或大勸率負載則要用中間繼電器轉換。對液體介質中含有懸浮雜質和親磁物質的場合，不宜用側裝式磁翻板液位計的“沉筒距”此參數用戶必須了解。該參數與介質密度有關，根據浮力原理，浮子組件的長度與介質密度有關，故在選用、設計時必須考慮不同的介質有不同的沉筒距。
廠家價格：
| 價格 | ¥ 500.00~39800.00元 |
| 起批量 | ≥1 臺 |
規格參數：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | UHZ-519 |
| 測量范圍 | 0-10M | 測量精度 | 1 | 測量管材質 | 不銹鋼，四氟，pvc |
| 適用范圍 | 液位測量 |
磁翻板液位計是根據磁性原理、阿基米德(浮力定律)等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置，側裝式磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。
氫氧化鈉液位計結構原理：
根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180。，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列磁翻板液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
氫氧化鈉液位計產品概述：
可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測?？梢宰龅礁呙芊猓佬孤┖瓦m應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。
全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。
氫氧化鈉液位計技術參數：
1、 測量范圍：300～15000mm
2、準確度： ±10mm，±16mm
3、 翻柱直徑：10mm,16mm
4、 工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁) 防腐型≤0．6Mpa
5、介質密度（g/cm3）：0.5～2
6、 介質溫度：-20℃ +250℃(特殊要求可達450℃)
7 、介質粘度：≤0.4Pa•S，對于粘度大的介質或溫度低時易結品的介質，可根據用用戶要求選 用加熱型夾套式液位汁。
8、 環境振動：頻率≤25Hz，振幅≤0．5mm
9、 跟隨速度：≤0.08m/s
10、安裝方式：側裝式、頂裝式、底裝式
11、防護等級：IP65
12、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13、傳輸方式：4～20mA 或 開關量
14 、連按法蘭： HG20592～20635-97法蘭標準，若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。 對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。
氫氧化鈉液位計選型表如下:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 氫氧化鈉儲罐專用液位計主要技術指標 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
① 無泄漏、耐腐蝕、使用安全可靠；
② 結構簡單、維修量小，使用壽命長；
③ 液位容易觀看，特別適于遠距離監視，氣紅液綠，一目了然；
④ 中心距可以任意尺寸，不受玻璃板、石英管長度限制。
環境溫度 －25℃～70℃
相對濕度 5%～100% （包括凝露和直接濕）
大氣壓力 86MPa～108MPa
● 測量范圍 500mm～3000mm分檔
● 測量精度 浮子式指示器±20mm
翻柱式指示器±20mm
● 工作壓力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa
● 介質密度 0.5g/cm3～1.8g/cm3分檔
● 介質粘度 ≤0.05Pa·s
● 介質溫度 -25～80℃ 、（高溫型0～200℃）、（專利高溫型0～450℃）
● 跟蹤速度 ≤0.8m/s
● 接觸介質材料 1Cr18Ni9Ti 聚四氟乙烯
|
測量范圍
|
0～0.5
|
0.5～2
|
2～3
|
|
測量精度（%）
|
±2
|
±1.5
|
±1
|
● 控制點誤差 ±10mm
● 回 差 不超過基本誤差
● 重復性誤差 不超過基本誤差
● 開關控制點的接點容量 AC或DC220V;1A（純阻性負載）
● 控制點間***小間距 60
● 外殼防護等級 IP54
● 顯示儀表 XMT-124D數字顯示表（可設定上下限報警及輸出
4～20mA信號）外形尺寸160×80×180
● 防爆等級 dⅡBT4
| 關鍵詞： | 液位測控，界面測控 |
|
測量范圍[L]： （上下法蘭中心距） |
用戶提出 |
| 連接法蘭規格： | DN20 PN1.0RF 或用戶提出 |
|
接液材質： 321或304不銹鋼 316L不銹鋼 PVC塑料 不銹鋼襯四氟 |
321或304不銹鋼 或用戶指定 |
|
介質密度[g/cm3]： （由用戶提出） |
≥0.53 |
| 工作溫度[℃]： | ≤80℃,≤150℃,≤350℃ |
| 工作壓力[MPa]： | 0~4.0MPa |
| 輸出信號： | －－－－－－－－－－- |
| 適用電壓/電流： |
－－－－－－－－－－- |
|
基本型
|
|
測量范圍
|
H＝500 800 1100 1400 1700 2000 2500 3000 4000 5000 6000……10000
0－10000MM內由用戶任意選擇 |
|
指示精度
|
＋－5mm
|
|
介質密質
|
＞0.45g/cm3
|
|
介質密質差
|
＞0.15g/cm3
|
|
工作溫度
|
－196~120攝氏度 120~300攝氏度(高溫型)
|
|
介質粘度
|
＜1ST(10-4平方米/S）
|
|
連接法蘭
|
（1）PN2，5，4.0MP時，法蘭為JB/T82.2~94，DN25PN4.0可動凸面法蘭。
（2）PN6.3，10.0，16.0MPa時法蘭為T(mén)82.2~94，DN25固定法蘭。 （3）PVC材料法蘭JB/T82.1~94，PN1.0MPa,DN20。 其他法蘭標準(如HGJ，GB，ANSI等標準)請?jiān)O(shè)計部門和用戶注明。 |
|
液位報警器
|
|
輸出形式
|
觸點容量
|
工作壽命
|
報警精度
|
供電電源
|
環境溫度
|
|
三常開三常閉開關信號
|
220VAC 2A
|
>10的五次方次
|
+-5mm
|
24VDC 220VAC 50HZ
|
-40~60攝氏度
|
|
液位遠傳裝置
|
|
遠傳量程
|
0~10000mm(任意選用)
|
遠傳***大距離
|
3Km
|
|
精度
|
+-10.0mm
|
負載電阻
|
250安(不包括導線電阻200安)
|
|
回差
|
+-10.0mm
|
供電電源
|
24V。DC，220V。AC，50HZ
|
|
輸出信號
|
4~20mADC
|
環境溫度
|
-40~60攝氏度
|
|
B出線口接頭
|
內螺紋M20＊1.5
|
氫氧化鈉儲罐專用液位計選型：
|
基本型號
|
工作
壓力
|
報警器
配 置
|
變送器
配 置
|
防爆
要求
|
法蘭
通徑
|
測量
范圍
|
特殊
型式
|
表示意義
|
|
XT-UHZ-52
|
—□
|
—□
|
□
|
□
|
—□
|
—□
|
/□
|
型譜
|
|
P
|
***高工作壓力（MPa）
|
|||||||
|
O
|
無報警器
|
|||||||
|
B
|
配報警器
|
|||||||
|
O
|
無變送器
|
|||||||
|
M
|
配MY型變送器
|
|||||||
|
J
|
配JY型變送器
|
|||||||
|
O
|
無防爆要求
|
|||||||
|
d
|
隔爆型
|
|||||||
|
D1
|
DN20
|
|||||||
|
D2
|
DN25
|
|||||||
|
L
|
法蘭中心距
|
|||||||
|
Z
|
夾套型 |
