近幾年我國鹽湖化工企業蓬勃發展，隨著國內科技 進步和工業水平的提高，很多自動化控制儀器被引入鹽湖化工 生產中。電磁流量計是一種常用的流量型檢測儀表，在鹽湖化 工中應用廣泛。本文重點介紹了電磁流量計在鹽湖化工選型 中的應用。



　　我國是一個多鹽湖的，境內分布有四大鹽湖，即青海 茶卡鹽湖、青海察爾汗鹽湖、山西運城鹽湖和新疆巴里坤鹽 湖。鹽湖除了富含鹽類以外，鉀、鎂、鋰、硼、銣、銫、溴等礦產 資源也非常豐富，開發價值髙。圍繞鹽湖資源的開發利用形成 了一大批鹽湖化工企業，逐漸形成體系完備、標準化程度髙的 鹽湖工業群。



　　隨著科技的發展，現代測量儀表在鹽湖化工生產中有這非 常廣泛的應用。流量型儀表屬于自動化儀表的一部分，廣泛 用于鹽湖化工企業生產的各個環節。鹽湖化工企業的生產環 境通常都是強酸、強堿型的，條件惡劣，因此所有傳送管道都具 有很好的防腐性能。眾所周知，沒有任何一種儀表可以適用于 所有應用場景場合，所以根據測量對象和測量目錄正確選擇合 適的測量儀表非常重要，能夠將儀表的性能正確發揮到***大， 提髙生成效率。鹽湖化工原料的電導率髙，生產環境溫度通常 在-30t~90t之間?？紤]到這電磁流量計種工作狀況，鹽湖化 工企業通常選用電磁流量計。相對于質量流量型、超聲波型 和差壓型等其他流量計，電磁流量計具有測量精度髙，使用壽 命長，易于維護等優點。電磁流量計具有很好的性能，需要根 據電磁流量計的性能合理地選型、正確地使用。



　　1.電磁流量計簡介



　　電磁流量計是過程自動化儀表與裝置中的重要的儀表之 一，屬于能源型計量器具。電磁流量計的工作原理基于法拉第 電磁感應定律M。根據物理學原理可知，當導體在磁場里做運 動切割磁感應線時，磁通量發生變化，導體兩端產生感應電勢， 感應電流激發的磁場要阻礙原磁通的變化，感應電動勢e的方 向由右手定則確定。我們記磁場的磁感應強度為B,運動導體 在磁場中的有效長度為L,導體的運動速度為u，則感應電動勢 為 e=Blu。



　　在鹽湖化工生產中使用的電磁流量計的主要結構包括天 然磁場磁路系統、測量電極、基于非導磁材料的測量外殼、襯里 材料、測量導管和傳感器型轉換器等部分。在管道外面安裝 有一對磁極N和S，流動的導電生產材料就處在激發的磁場之 中。當系統處于工作狀態時，即導電液體流動時，流動的導電 液體切割磁感應線，產生感應電動勢。通常磁感應強度是固定 的，此時感應電動勢的正比于測量管道直徑和平均流速，產生 的感應電動勢經電極檢測后送到處理電路。上述部分可以分 為流量傳感器和信號轉換器兩部分，其中流量傳感器用來采集 數據，將流過的被測導電液體的流量轉換為感應電勢;信號轉 換器將經過電極產生的毫伏級電壓信號放大到電路可以處理 的數量級，經信號處理后得到實時流量?？刂葡到y(tǒng)通過實時 數據對生產過程進行調節。輸出信號不受被測液體的溫度、壓 強和黏度等物理性質的影響，因此電磁流量計可以認為是一種 體積型儀表。



　　2.電磁流量計的選型



　　2.1類型選擇



　　電磁流量計的結構主要有和一體型和分體型兩種類型。 當工作在良好的環境條件下時一般選用一體型電磁流量計即 可。當工作在髙溫、震動等復雜環境條件下時，優先考慮分體 型電磁流量計



　　2.2根據測量流體的電導率選擇



　　鹽湖化工企業生產原料的導電性各不相同，導電流體的導 電性通常用電導率來描述。對于髙電導率流體，只需要選擇一 般類儀表。對于低電導率流體，要使用電容式電磁流量計。



　　2.3測量口徑的選擇

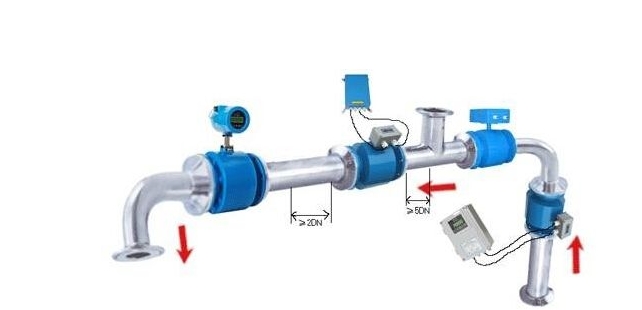

　　鹽湖化工企業生產中使用的電磁流量計成本很髙，其中測 量管的口徑在電磁流量計成本中占有很大一部分，口徑越大， 價格越髙。鹽湖化工企業的中間生產原料通常具有很大的粘 度和較低的流速等特性，為了減小成本，傳感器口徑比目前管 道管徑稍大即可。低電導率流體里面含有較多固體顆粒，這些 固體顆粒會使電極和襯里嚴重磨損，減小使用壽命。這時就應 該擴大傳感器的口徑，同時增大上下游導管的長度，保證流速 的均勻分布。



　　2.4電極材料選擇



　　電磁流量計的電極需要經常更換，因此電極成本占有電磁 流量計流量計運營成本的一大部分，選擇合適的電極能在保證 良好測量效果的基礎上節約成本。



　　2.5襯里材料的選擇



　　襯里材料的選擇要同時考慮腐蝕性和磨蝕性的要求。弱 腐蝕性液體可以選用氯丁橡膠，價格便宜。弱腐蝕性液體可以 選用氟塑料。此外，在工作溫度不劇烈變化的情況下也可以選 擇陶瓷材料，防止陶瓷碎裂，陶瓷具有極好的耐腐蝕性和耐 磨性。



　　2.6電源選擇



　　鹽湖化工企業生產中的工作物質是液體，易燃性危險氣體 很少，遠未達到爆炸閾值。電源引入方便，直流24V、交流220V 和電池等供電方式均可采用。如現場容許的情況下，可以根據 引電源方便、便于維護的原則靈活選擇。



　　2.7防護等級和抗電磁干擾選擇



　　正常情況下，電磁流量計采用的是非接觸測量，即電磁流 量計不會浸入液體中，這樣會導致電磁流量計的損壞。但是鹽 湖化工企業的生產車間濕度較大，應該根據實際空氣濕度情況 來選擇正確的防護等級[9]。此外，和電子產品一樣，電磁流量計 對抗電磁干擾性能也有一定要求。外加電磁場會影響測量結 果，因此要根據實際情況來選擇正確抗電磁干擾的防護等級。



　　3.結語



　　隨著我國鹽湖化工企業逐步走上生產自動化的道路，各種 先進儀表被引入生產過程。電磁流量計作為一種重要的工業 流量測量儀表，本文根據電磁流量計的工作原理及特點，介紹 了在鹽湖化工生產中的選型應用。對廣大鹽湖化工企業的工 程師正確選用儀表有著重要指導意義，通過正確選型可以降低 成本，提髙生產效益。
