電磁流量計（EMF）是20世紀50年代和60年代隨著電子技術的發展而迅速發展起來的一種新型流量計，電磁流量計是根據法拉第電磁感應定律制造的。電磁流量計用于測量導電液體的體積流量。電磁流量計以其獨特的優點，廣泛應用于工業過程中各種導電液體的流量測量，如酸、堿、鹽等各種腐蝕性介質，電磁流量計的各種泥漿流量測量都有其獨特的優點。形成了一個***的應用程序字段。

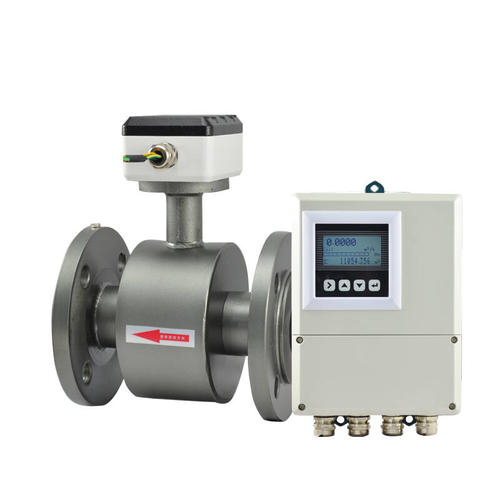

在結構上，電磁流量計由電磁流量傳感器和轉換器組成。傳感器安裝在工業過程管道中。其作用是將液體的體積流量值線性地轉換成感生電位信號，并通過傳輸線將信號發送給轉換器。轉換器安裝在離傳感器不太遠的地方。它放大來自傳感器的流量信號，并將其轉換成與流量信號成比例的標準電信號輸出，用于顯示、積累和調節控制。

（1）測量原理

根據法拉第電磁感應定律，當導體在磁場中切斷磁力線時，導體兩端產生感應電勢e。它的方向由右手定則決定。它的大小與磁場的磁感應強度b、磁場中導體的長度l和導體的速度u成正比。如果b，l和u相互垂直。筆直，

同樣，在具有磁感應強度b的均勻磁場中，將內徑d的非磁性管道垂直于磁場方向放置。當導電液體以u的速度在管道中流動時，導電液體會切斷磁力線。如果在垂直于管道橫截面上磁場的直徑兩端安裝一對電極（圖3-17）。結果表明，只要管道內的速度分布是軸對稱的，兩個電極之間的感應電動勢也會產生。

在公式中，得到了管道橫截面上的平均流速。由此可知，管道的體積流量如下：

由公式可知，體積流量qv與感應電動勢e和測量管直徑d成線性關系，與磁場的磁感應強度b成反比，與其它物理參數無關。這是電磁流量計的測量原理。

應指出，為了使公式（3-37）嚴格有效，必須在測量條件下滿足以下假設：

出口排放管的安裝應安裝在管道的下部。

如果管降超過5 m，排氣閥安裝在傳感器的下游。

控制閥和截止閥應安裝在傳感器的下游，而不是傳感器的上游。

傳感器不得安裝在泵的入口和出口，應安裝在泵的出口。

（二）電磁流量計的分類

電磁流量計的種類：一體式、插入式、分體式。
效驗方法：管道標定。
工作原理：是根據法拉第電磁感應原理，再與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢。主要有在線和離線校驗兩種。
在線校驗：采用外夾式超聲波流量計對電磁流量計測量的管道進行比對校驗，驗證電磁流量計是否偏差過大。這種方法精度偏低，只能定性的判定結果。
離線檢驗：就是在標定裝置上進行檢驗，一般介質為水。標定裝置有容積式標準裝置、稱重式標準裝置兩大類。通過標定就可以準確地得出被測的電磁流量計精度了。
按流量傳感器與管道連接方式分類，有螺紋連接(油任連接的高壓電磁流量計)、夾持型(電磁流量計)、法蘭型、衛生型(電磁流量計)、插入型(電磁流量計)。按轉換器與傳感器組裝方式分類，有分體型和一體型。
按流量傳感器電極是否與被測液體接觸分類，有接觸型和非接觸型。
按流量傳感器結構分類，有短管型和插入型（電磁流量計）。
按用途分類，有防侵水型、防爆型電磁流量計、衛生型、通用型和用于明渠流量測量的潛水型（明渠流量計）。
電磁流量計按激磁電流方式分為直流激磁，交流激磁，低頻矩形波激磁，雙頻激磁。
電磁流量計按輸出信號連接和激磁(或電源)連線制式分為四線制，二線制。
電磁流量計是應用導電體在磁場中運動產生感應電動勢，而感應電動勢又和流量大小成正比，通過測電動勢來反映管道流量的原理而制成的。其測量精度和靈敏度都較高。工業上多用以測量水、礦漿等介質的流量?？蓽y***大管徑達2m，而且壓損極小。但導電率低的介質，如氣體、蒸汽等則不能應用。
