渦輪流量計系數怎么算

通常情況下，渦輪流量計的流量方程可分為兩種：實用流量方程和理論流量方程。小編就給大家做簡單的解析。

實用流量方程：qv=f/K公式1；qm=qvρ式中qv,qm分別為體積流量，m3/s，質量流量，kg/s；f為流量計輸出信號的頻率，Hz；K為流量計的儀表系數，P/m3。

渦輪流量計的系數可分為二段，即線性段和非線性段。線性段約為其工作段的三分之二，其特性與傳感器結構尺寸及流體粘性有關。在非線性段，特性受軸承摩擦力，流體粘性阻力影響較大。當流量低于傳感器流量下限時，儀表系數隨著流量迅速變化。壓力損失與流量近似為平方關系。當流量超過流量上限時要注意防止空穴現象。結構相似的TUF特性曲線的形狀是相似的，它僅在系統誤差水平方面有所不同。

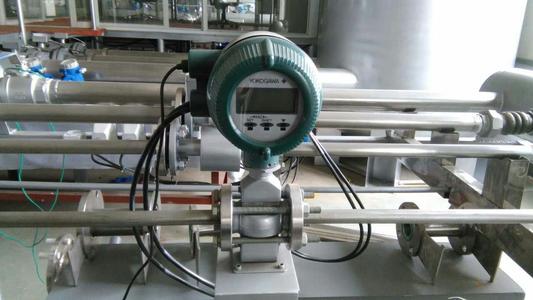

渦輪流量計特性曲線由流量校驗裝置校驗得出，它完全不問傳感器內部流體機理，把傳感器作為一個黑匣子，根據輸入（流量）和輸出（頻率脈沖信號）確定其轉換系數，它便于實際應用。但要注意，此轉換系數（儀表系數）是有條件的，其校驗條件是參考條件，如果使用時偏離此條件系數將發生變化，變化的情況視傳感器類型，管道安裝條件和流體物性參數的情況而定。

渦輪流量計的安裝使用

    要想充分發揮渦輪流量計的特點，在流量計的安裝使用上還必須加以充分注意．下面概要討論一下這方面的問題．

    (1)被測介質

    渦輪流量計所測得的液體，一般是低粘度的(一般應小于15×l0^－6m²／s)、低腐蝕性的液體．雖然目前已經有用于各種介質測量的渦輪流量計，但對高溫、高粘度、強腐蝕介質的測量仍需仔細考慮，采取相應的措施．當介質粘度v大于15×l0^－6m²／s時，流量計的儀表系數必須進行實液標定，否則會產生較大的誤差．

    汽－液兩相流、氣－固兩相流、濃－固兩相流均不能用渦輪流量計進行測量．

    (2)安裝配管要求

    流量計的安裝情況對流量計的測量準確度影響很大．
