摘要：針對液氨具有可急劇蒸發的特性，存在液位測量比較困難的問題，分別介紹了幾種液位計的選型，如鋼帶液位計、后壓差液位計、磁翻板液位計、伺服液位計在使用過程中的缺陷，且上述液位計安裝與維護時，均需清罐、開孔、動火，增加了泄漏點，帶來了一定的安全隱患。在液氨球罐上選用外測液位計，該液位計安裝簡單，非接觸式測量液位，能自動校準、微振動分析，解決了液氨球罐液位測量的難題。
某公司是一家純堿生產能力為１．１０Ｍｔ／ａ的化工企業，公司主要生產工業用重質純堿。重質純堿素有“化工之母”的稱號，在國民經濟發展中起著非常重要的作用，其產量和消費量通常被作為衡量一個工業發展水平的標志之一。
1、概 述：
在純堿生產過程中，氨作為主要原料，液氨的存儲設備———液氨球罐成為制堿企業內的重要設備。常態下，氨氣為無色氣體，有刺激性惡臭，容易被液化，在升溫或降低壓力時，液氨可急劇蒸發并吸收大量的熱。氨水有一定的腐蝕作用，碳化氨水的腐蝕性更加嚴重，容易造成管道、閥門等設備的損壞，導致氨泄漏。氨能灼傷皮膚、眼睛、呼吸器官的粘膜，人吸入過多，會引起肺腫脹，乃至死亡。氨氣爆炸極限為１６％～２５％，***易引燃體積分?jǐn)?shù)值為１７％。
根據國務院安全生產委員會《關于深入開展涉氨制冷企業液氨使用專項治理的通知》（安委［２０１３］６號）、安全監管總局《關于公布首批重點監管的危險化學品名錄的通知》（安監總管三［２０１１］９５號）、《關于公布重點監管的危險化工工藝目錄的通知》（安監總管三［２００９］１１６號）的要求，對使用重點監管的危險化學品數量構成重大危險源的企業的生產儲存裝置，應裝備自動化控制系統，實現對氨氣濃度、溫度、壓力、液位等重要參數的實時監測。
液氨作為指定的重大危險源之一，液氨液位的實時監測對于化工企業的安全生產非常重要。液氨的存儲需帶壓和低溫，因而液氨球罐的液位測量長期以來困擾著制堿企業，常規的液位計使用效果均不夠理想。***初安裝的鋼帶液位計，由于罐內液氨的強腐蝕性，使用不長時間就會出現浮子和鋼帶卡死、斷裂損壞導致不能使用，維護又需停產、清罐，非常不便，現在已經停用。后來該公司又選用了差壓變送器進行輔助測量，利用上、下壓力差的變化測量液位，由于容器下部的壓力計無法在罐體取壓，只能裝在罐底排污管或介質排出口上，易造成堵塞或產生負壓，達不到測量液位的目的。之后，又試用了帶遠傳的磁翻板液位計和伺服液位計，使用效果也不理想。
液氨球罐帶壓低溫，屬于比較特殊的容器，不便在罐體上開孔和動火，其他投入式液位測量?jī)x表安裝和使用也不方便，使得液氨球罐的液位測量問題一直無法徹底解決，不能達到令人滿意的效果。２０１４年該公司決定試用西安定華ＥＬＬ－ＦＩ外測液位計，該外測液位計可以實現完全非接觸測量，液位測量頭安裝在容器外就能監測罐內液體的液位高度，不受罐內壓力、溫度以及介質密度的影響。
2、應用狀況：
２０１４年，該公司在 ３ 個直徑 ９．２ｍ，容積４０７ｍ３的液氨球罐上安裝了３臺ＥＬＬ－ＦＩ外測液位計，使用至今，儀表液位跟蹤準確，運行可靠。該外測液位計實現了隔離測量，在罐外就能對罐內液氨液位進行監測，而且安裝方便安全、調試簡單，無需開罐、清罐，不在罐上開孔，不動火，不停車不影響正常生產，得到了現場運行人員以及儀表維護人員的一致認可。
3、幾種液位計的工作原理：
3.1、外測液位計：
ＥＬＬ－ＦＩ外測液位計為智能化的現場儀表，液位測量頭吸附于儲罐底部，儀表隔爆主機安裝在被測容器附近，以４～２０ｍＡ 信號，ＨＡＲＴ 協議、Ｍｏｄｂｕｓ現場總線、工業以太網方式進行遠傳輸出。
3.1.1、外測液位計測量原理外測液位計是利用聲納測距原理和“微振動分析”技術從容器外測量液位的儀表，無需在罐壁上開孔，不用法蘭，不接觸罐內的液體和氣體，實現了在線安裝、在線維護。
１）聲納測距原理。該原理是 ＥＬＬ 外測液位計的基礎，由吸附于儲罐底部的液位測量頭發射聲波，穿透罐壁并在罐內液體介質內傳播，到達液面反射形成回波，回波信號到達罐底，穿透罐壁，再由液位測量頭接收返回的聲波信號，傳回主機。
２）“微振動分析 ”技術 。該技術是西安定華的核心專利技術，是 ＥＬＬ外測液位計準確測量、可靠運行的保證。由于存在不同工況的差別，例如：不同的罐型、不同的罐內沉積程度、不同的介質特性等，會造成吸附于罐壁外的液位測量頭接收到的回波信號不液面信號，還有一些其他干擾信號，例如盲區信號、遮擋物信號等。擁有“微振動分析 ”技術的 ＥＬＬ外測液位計會自動判斷正確的液位信號，并始終跟蹤該信號顯示準確的液位。
３）自動校準功能：ａ）自動校準原理。當同一種液體的液體成分、密度變化較大時，液體內聲波的傳播速度也會隨之產生變化，由此可能帶來測量誤差。為了確保儀表的測量精度，可在容器內加裝校準器，用校準測量頭１測量校準器內液柱的標準長度，標準長度是１ｍ，如圖１所示。由于校準測量頭和液位測量頭的工作方式相同，可通過速度＝距離／時間，得到聲波在校準器內液體里的傳播速度。

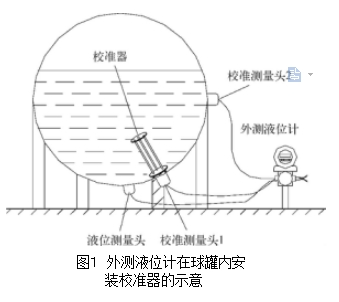

圖１ 外測液位計在球罐內安裝校準器的示意
ｂ）由于校準器內液體與容器內液體連通，因而校準器內液體溫度、成分和容器內液體一致，聲波在其中的傳播速度也相同，所以可以得到當前環境下聲波在容器內介質中的準確傳播速度。液位計會自動選用修正后的聲波傳播速度進行計算。校準器內液柱長度是標準的１ｍ，校準器此時就相當于一把標尺，校準測量頭１不斷把通過標尺得到的結果送至ＣＰＵ，ＣＰＵ 會根據該結果計算出液面的準確高度，這樣得出的液面高度就不會受到液體溫度和成分變化的影響。
ｃ）如果容器內無條件加裝校準器，可將校準測量頭２裝在球罐赤道位置，將容器已知的確切直徑作為標尺來實現自動校準。
３．１．２ 技術優勢聲納是一種液體中的測距技術，在１００多年前就得到應用，發展至今 “聲納測距 ”可靠性很高。ＥＬＬ外測液位計可在不同波強、波長及波頻的聲波系列中，找到穿透能力***強、抗干擾能力***好的聲波，目前該液位計已廣泛應用于石油、化工企業，解決了很多企業的“?；?rdquo;液位測量。
３．２、差壓液位計：
差壓液位計是通過測量高、低壓力差，計算出測量容器中的液位壓力來進行液位的測量，再由轉換部件轉換成電流信號傳送到控制室的控制系統。差壓式液位計主要用于密閉、有壓容器的液位測量。液位高度隨上、下差力壓的變化而變化。
３．３、鋼帶液位計：
鋼帶液位計是利用浮力原理，將１個浮球或浮盤放入被測罐中，浮球或浮盤浮于液體表面，隨液面的上、下移動而移動，同時帶動連接其上的鋼帶，鋼帶發生位移，計數器通過記錄鋼帶上的刻度變化來顯示液位。變送器則通過鋼帶上不同液位對應的不同孔、洞組合判斷液位高度，并進行遠傳輸出。
３．４、磁翻板液位計：
磁翻板液位計是利用連通器原理，由主體管、浮球、翻柱顯示器和電氣部分組成。主體管是容納浮球的腔體，通過法蘭或其他接口與容器組成１個連通器，所以腔體內的浮球會隨著容器內液面的升降而升降；在腔體的外面裝了１個翻柱顯示器，由一排鐵鉻鈷永磁片組成，一面白色，一面紅色；浮球沉入液體與浮出部分的交界處安裝了永磁磁鋼，它與浮球隨液面升降時，其磁性透過外殼傳遞給翻柱顯示器的磁片，推動磁片翻轉１８０°，兩色交界處即液面的高度。
３．５、伺服液位計:
伺服液位計利用阿基米德原理，采用高精度力傳感器、高精度伺服電機系統和測量磁鼓，通過測量浮子所受浮力的增減所引起的鋼絲拉力的變化，由控制器發出指令，伺服電機以一定的步幅帶動測量磁鼓轉動，并帶動浮子不斷地跟蹤液位的變化，同時計數器記錄了伺服電機的轉動步數，并自動地計算出測量浮子的位移量，即液位的變化量。
液氨球罐外測液位計價格：
| 價格 | ¥ 850.00~6300.00 |
| 起批量 | ≥1 臺 |
翻板液氨球罐外測液位計|廠家價格|選型應用
產品概述：
液氨外測液位計XC-LC是一種非接觸式測量?jī)?chǔ)罐液位的儀表，該產品采用的高頻超聲波測量液位原理，實現儲罐在不開孔、不動火的前堤下的動態測量。該測***技術廣泛應用于石油、化工等行業，尤為危險場合必選產品；同時可以進行特殊制作，用于食品、飲料和制藥等罐體液位的測量，由于傳感器不接觸介質，可達到衛生級要求。
產品特點：

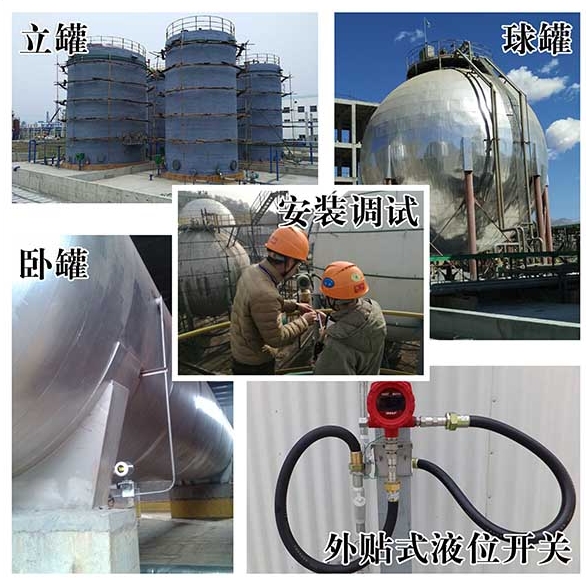

液氨外測液位計
1、安全可靠性(傳感器安裝在罐體外部，在測量有毒，腐蝕，高壓力，易揮發，易泄露介質時，完全不接觸液體和氣體，非常安全，便于維護維修)。
2、非接觸式測量 ,儲罐不開孔。
3、液位計具有自校準功能，彌補了超聲波自身的局限性達到了高效精準的測量。
4、液位汁其有方便的紅外調試功能，并且配合中文菜單顯示，可以讓用戶方便快捷調試和處理問題，特別適用于在危險場合下不宜開蓋調試的場合。
5、液位計具有對自身工作狀態的診斷功能。同時也其有硬件診斷功能；這樣增加了液位計的可靠性與穩定性。
6、超聲波測量無傷害。
7、受外界影響小、隔爆、抗干擾能力強。
技術參數：
量程規格:0～30m
測量精度:1%F·S,0.5%F·S,0.2%F·S
罐壁厚度:2～50mm
供電:24V DC,±15%,10W
模擬輸出:4～20mA,***大負載750Ω
防護等級:IP65
防爆標志:ExdIICT6Gb
主機使用環境溫度:-40℃～+70℃
超聲波探頭使用環境溫度:-50℃～+100℃
傳感器連接方式:磁鐵吸附、膠粘等
4、安裝要求:
根據液位計的不同特點，安裝方式也各不相同。
1)外測液位計。由于安裝在罐體外部，不需要破壞罐體結構，儀表使用很安全，既無需在罐上開孔，也不需要現場動火，只需用測量頭的強力磁環吸附在罐體上。儀表主機只需要固定在現場的立管上即可，安裝、拆卸方便，儀表達到Exd IIBT6 CT6級防爆，WFl級防腐，IP65 IP67級防水，完全可以適用于液氨球罐的現場工況。
2)差壓液位計。提前預留法蘭孔，安裝需要引壓管連接，有一定安全風險。精度較低，需頻繁對壓力表進行標定。
3)鋼帶液位計。開孔安裝，一般用于常壓容器，安裝要求高，需要專業人員現場安裝調試。
4)磁翻板液位計。需開法蘭孔安裝，量程一般大于3m，需要多個磁翻板顯示器連接，需多開法蘭孔，增加泄漏隱患。
引伺服液位計。提前預留法蘭孔，安裝前需要在罐內裝導管，每年需要重新標定一次零點。
5、結束語：
目前，該公司使用ELL外測液位計近3a。由于規范的要求，“?；?rdquo;儲罐上需同時安裝兩種或兩種以上不同原理的液位計，因而該公司液氨球罐上還裝了雷達液位計。根據運行效果比對，ELL外測液位計運行更穩定，測量更，維護量更小，對液氨球罐區的穩定、安全運行起到了積極的作用。
