選型質量流量計用原油貿易計量的性能測試結果
摘要：為了驗證質量流量計用于原油貿易計量的可行性，調研了可用于液態烴貿易計量的質量流量計，利用實驗室檢定裝置對 CMF300型質量流量計進行了以水、原油和柴油為介質的變黏度性能測試，對其用于原油計量的案例進行了分析。試驗結果表明，該型流量計在不同的黏度介質測試中具有較好的重復性和線性度。在大慶石化煉廠的現場應用中，與腰輪流量計 2006 年全年的計量比對結果是相對誤差為-0.067%，基本具備原油貿易交接計量的性能要求。
Chen Bing
Abstract：In order to verify the ability of mass flowmeter used for crude oil trade measurement，the mass flowmeter for liquid hydrocarbon trade measurement is researched，a series variable viscosity per-formance test with water，crude oil and diesel oil using laboratory calibration device is conducted， and the case with crude oil measurement is analyzed．The test results show that the flow meter has good re-peatability and linearity in different medium viscosity．In the field application in Daqing Petrochemical Refinery，the relative error of the measurement ratio is -0.067% compared with that of roots flowme-ter of the full year 2006．It basically meets the requirements of crude oil trade measurement．
Key words：mass flowmeter；crude oil trade measurement；relative error
| 表 1 液態烴貿易計量用質量流量計 | |||||||||||
| 廠家 | 產品系列 | 公稱直徑/ | ***大流量/ | 質量流量測量 | 密度測量準確度/ | 測量管形狀 | |||||
| mm | （kg·h-1） | 準確度/% | 重復性/% | （kg·m-3） | |||||||
| ELITE | 3～100 | 545 500 | ±0.05 | ±0.025 | ±0.2 | U形 | |||||
| Emerson | T | 6～50 | 87 000 | ±0.15 | ±0.05 | ±2.0 | 單直管 | ||||
| D | 25～250 | 1 090 909 | ±0.10 | ±0.05 | ±0.5 | U形 | |||||
| F | 6～80 | 272 000 | ±0.10 | ±0.05 | ±1.0 | 淺彎管 | |||||
| E+H | F | 8～250 | 2 200 000 | ±0.10 | ±0.05 | ±0.5 | 淺彎管 | ||||
| M | 8～80 | 180 000 | ±0.10 | ±0.05 | ±1.0 | 雙直管 | |||||
| ABB | FCM2000 | 20～150 | 660 000 | ±0.15 | ±0.1 | ±1.0 | S形 | ||||
| Krohne | Optimass7000 | 15～100 | 430 000 | ±0.10 | ±0.05% | ±0.5 | 單直管 | ||||
| 注：流量測量準確度是在零點穩定性影響較小時的***佳測量準確度。 | |||||||||||
能夠滿足液態烴貿易交接計量要求的質量流量計如表 1所示。
由表 1可知，可用于液態烴（成品油）貿易計量的質量流量計生產廠家主要有 Emerson、Endress & Hauser （E+H）、ABB、Krohne。雖然產品型號較多，但原油介質狀況較成品油復雜，溫度、黏度等對質量流量計計量準確度的影響尚不清楚，為了測試質量流量計用于原油貿易計量的可行性，本研究選擇一臺技術較為成熟、市場占有率較高的質量流量計對其進行性能檢定測試。
1、性能測試方法：
選用一臺配 2400S型變送器的 CMF300/DN80質量流量計（以下簡稱 CMF300）進行測試，其***大流量 272 t/h，準確度±0.05%，重復性 0.025%，溫度測量準確度±1±0.5%×讀數(℃)，密度測量準確度±0.2 kg/m3。為檢驗質量流量計在以水為介質和以黏度不同的原油、柴油為介質時的計量性能差異，先以水為介質對 CMF300 型質量流量計進行基礎檢定測試，再以原油、柴油為介質進行性能檢定測試。測試標準裝置性能參數如表 2所示。
表 2 測試標準裝置性能參數
| 試驗介質 | 測試方法 | 標準體積/ | ***大流通能力/ | 系統誤差/ |
| m3 | (t·h-1) | % | ||
| 水 | 靜態容積法 | 10 | 280(DN100) | 0.05 |
| 配化驗密度法 | 200(DN80) | |||
| 原油 | 體積管法 | 1 | 185 | 0.05 |
| 配化驗密度法 | ||||
| 柴油 | 體積管法 | 1 | 100 | 0.05 |
| 配在線密度計法 | ||||
2、測試過程與結果：
首先按照檢定規程[2]，進行以水為介質的基本性能測試，測試方法為靜態容積法配化驗密度法，裝置系統誤差為 0.05%，測試流量點共 6個，（裝置***大流通能力）依次為 190、136、54.4、27.2 和 13.6 t/h，***后回到 190 t/h，每個流量點測 7 次，測試結果如表 3所示。
表 3 CMF300水裝置測試結果
| 流量/ | 滿量程比/ | 正常安裝 | |
| （t·h-1） | % | 平均誤差/% | 重復性/% |
| 190.0 | 70 | -0.065 | 0.01 |
| 136.0 | 50 | -0.058 | 0.01 |
| 54.4 | 20 | 0.034 | 0.01 |
| 27.2 | 10 | 0.046 | 0.01 |
| 13.6 | 5 | 0.080 | 0.01 |
| 190.0 | 70 | -0.062 | 0.00 |
在以水為介質的檢定測試中，CMF300 表現出了良好的重復性和線性度，但是在原油計量中，介質黏度對其計量準確度影響較大。為了測試介質黏度對 CMF300 計量性能的影響，分別以原油和柴油為介質，對其進行了檢定測試。原油檢定測試采用體積管法配化驗密度法，柴油檢定方法為體積管法配在線密度計法，裝置系統誤差均為 0.05%。根據裝置的檢定能力，原油及柴油中檢定流量點均為 5個，從大流量點依次檢到小流量點，然后再返回***大流量點復檢，每個流量點檢3次。檢定原油溫度為56 ℃，密度約為852.2kg/m3，黏度約為39.78 mm2/s；檢定柴油密度約為812 kg/m3，黏度約為 5.95 mm2/s，原油、柴油體積管測試結果見表 4。
表 4 CMF300原油、柴油體積管測試結果
| 原油 | 柴油 | |||||||
| 測試 | 滿量程 | 平均 | 重復性/ | 測試 | 滿量程 | 平均 | 重復性/ | |
| 流量/ | 百分比/ | 誤差/ | 流量/ | 百分比/ | 誤差/ | |||
| （t·h-1） | % | % | % | （t·h-1） | % | % | % | |
| 182 | 67 | 0.08 | 0.02 | 100 | 37 | 0.06 | 0.02 | |
| 177 | 65 | 0.07 | 0.03 | 55 | 20 | 0.10 | 0.01 | |
| 70 | 26 | 0.12 | 0.01 | 27 | 10 | 0.04 | 0.02 | |
| 35 | 13 | 0.21 | 0.01 | 14 | 5 | 0.06 | 0.01 | |
| 182 | 67 | 0.03 | 0.01 | 100 | 37 | 0.08 | 0.02 | |

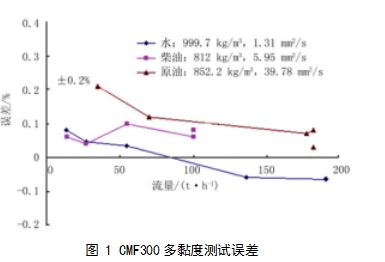

水、原油、柴油性能測試結果曲線如圖 1 所示。
圖 1 CMF300多黏度測試誤差
測試結果顯示，CMF300 在以水、柴油、原油為介質的多黏度測試中，重復性均不大于 0.03%，單介質具有較好的線性度，除了原油測試中流量小于 26 t/h 以外，測試誤差均在±0.15%范圍內?？紤]到不同裝置間的系統誤差影響，CMF300 在檢定測試過程中顯示出較好的計量準確度和介質適應性，滿足原油貿易計量的準確度要求。
3、現場應用案例:
大慶石化煉廠是一家年處理原油 600×104 t以上的大型煉油化工企業，在原油進廠后的過程控制到成品油出廠等各生產環節，都廣泛采用了質量流量計進行計量。63/1計量站是該廠的原油進廠計量站，負責接收來自大慶油田東外輸站和北油庫的原油，站內采用 3 DN300 腰輪流量計進行原油計量，每 8 h 化驗一次密度和含水。原油進廠后分別進入 9號、10號儲油緩沖罐，再由 7 臺 DN80 CMF300M356SN 型質量流量計進行配輸計量后分別進入 1 號和 2 號常減壓裝置，其中 1 號常減壓裝置所進原油由 3 臺質量流量計計量，2 號常減壓裝置所進原油由 4 臺質量流量計計量，進廠配輸工藝流程見圖 2。

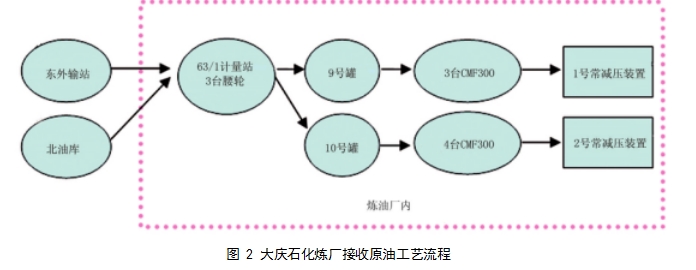

圖 2 大慶石化煉廠接收原油工藝流程
由原油進廠工藝流程可知，3 臺腰輪流量計計量的原油進廠總量應與 7臺質量流量計配輸?shù)脑涂偭考由?9 號、10 號兩個儲罐的剩余油量之和相等。該廠 2006年接收配輸原油數據見表 5，由于油罐液位檢尺不嚴格，單季度計量誤差受油罐液位測量影響較大，但長期累計誤差受油罐液位測量影響很小，可以忽略不計。
表 5 接收配輸原油數據
| 階段 | 質量流量計 | 腰輪流量計 | 差值/ | 相對誤差/ |
| 配輸總量/t | 接收總量/t | t | % | |
| 季度 | 1 581 288 | 1 579 902.9 | 1 385.1 | 0.088 |
| 第二季度 | 1 581 687 | 1 581 557.5 | 129.5 | 0.008 |
| 上半年 | 3 162 975 | 3 161 460.4 | 1 514.6 | 0.048 |
| 第三季度 | 1 578 012 | 1 580 624 | -26 12 | -0.165 |
| 前三季度 | 4 740 987 | 474 2084.4 | -1 097.4 | -0.023 |
| 第四季度 | 1 555 268 | 1 558 381 | -3 113 | -0.200 |
| 全年 | 6 296 255 | 6 300 465.4 | -4 210.4 | -0.067 |
注：表中質量流量計配輸總量包含油罐計量前后差量。
由表 5可知，2006年季度原油進廠配輸差量誤差***大為-0.200%，***小為 0.008%，全年累計差量為-4210.4 t，相對誤差僅為-0.067%。
4、結語：
對 CMF300 型質量流量計的實驗室檢定測試及現場應用的調查研究表明，該質量流量計具有較好的計量準確度，在不同的黏度介質測試中具有較好的重復性和線性度，在大慶石化煉廠的現場應用中與腰輪流量計 2006 年全年的計量比對的相對誤差為-0.067%，基本具備原油貿易交接計量的性能要求。但是，由于質量流量計技術含量較高，生產工藝復雜，生產廠家較多，各廠家產品質量、測量形式、型號參數不盡相同，所以不同廠家生產的不同型號的質量流量計的計量性能也不盡相同。
另外，質量流量計對于安裝、使用、維護的要求較高，正確的安裝，減小管線應力，保持背壓，及時維護及正確使用也是保持原油準確計量的重要因素。
