摘要：井下流量計被廣泛應用于注水調剖, 而邊測邊調井下流量計是相對比較準確的檢定手段。本文對幾項干擾要素對邊測邊調井下流量計檢定結果的影響進行歸納分析。



　　隨著科學技術的發展, 井下流量計的種類也日益增多, 主要分為渦輪流量計、核流量計、電磁流量計等。而隨著流量計的使用推廣, 檢定問題也隨之出現。為了解決困難, 多相流動模擬裝置被各大工程單位及專業高校廣泛應用, 通過該裝置進行邊測邊調井下流量計試驗, 規定相應的檢定規章, 實現邊測邊調井下流量計的標檢, 提高檢定度。



　　1 所測流體流量相對保持時間的影響



　　通過模擬裝置試驗, 統計檢定流體自出口至規定的標準計表, 達到完全采集的實測流量所用時間。對比得知計表完全采集到實測流量所用時間較長的階段分別為0~30m3/d、30~60m3/d。其中開啟電泵、流體初次流入管道所受阻力、5m3和50m3標準流量計的轉換都是影響0~30m3/d階段所用時間長的原因;50m3和500m3標準流量計的轉換是影響30~60m3/d階段所用時間長的原因;由于流量若想達到210m3/d, 要先下降到100m3/d, 因此在180~210m3/d階段所用時間較長。另外在0~250m3/d則需60~70s的時間用來統計流量。根據以上影響時間的因素, 為了提升檢定效果, 設定120s為測量點保持時間, 其余點位設定為100s。表1為計表采集到實測流量所用時間。對比表2與表3可知, 表2所得數據相對平穩。

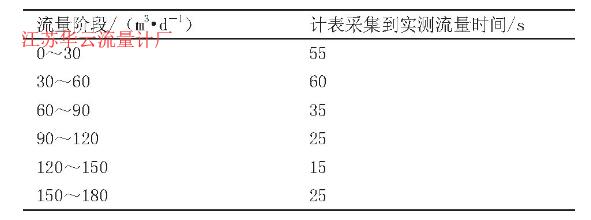

　　表1 計表采集到實測流量所用時間

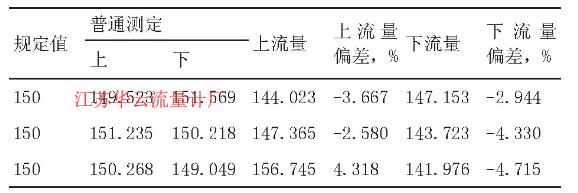

　　表2 100~120s檢定效果

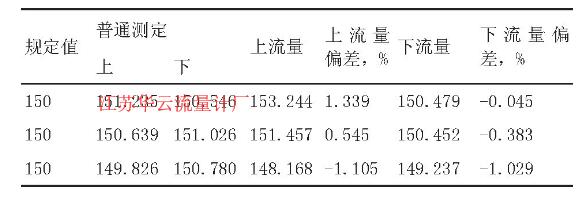

　　表3 80~100s檢定效果



　　2 計表刻度數據的影響



　　不管科研、學習還是工作, 都會應用到檢驗儀表, 對檢驗儀表的度要求就比較嚴格。同樣的原因, 井下流量計的刻度數據的不同也從根本上影響到了檢定結果的偏差。并且盡管刻度數據在特定的情景下是相同的, 然而隨著儀表的使用, 其數據的精度、標定的上下限值也會對檢定效果產生一定的干擾。通過觀察對比可以看出不一樣的刻度數據, 可使***后的檢測效果出現極大的反差。同時, 在試驗過程中, 通過分析得出, 在實際應用中, 刻度數據標定的上下偏差值范圍要囊括標準檢定時的上下偏差值范圍, 這樣能夠有效的提高檢定效率, 例如注水量<250 m3/d, 那么標定到300m3/d, 檢測到250m3/d, 則可以使檢定結果更加。另外干擾刻度數據的其他原因為模擬裝置的井身構造和相關檢測工藝等。在計表出廠后進入不同的環境, 由于所用模擬裝置的不同, 要重新更改刻度數據。



　　3 結束語



　　井下流量計被廣泛應用于國防建設、科學研究及工業生產等各個領域之中。并且隨著科學技術的進步, 我國相關部門在能源方面也加大了投資, 使流量計在石油天然氣的開發利用和其他能源行業被廣泛應用。



　　而由于井下流量計在使用過程中, 是邊測邊調手法。因此在使用過程中會因為種種因素對檢定結果產生影響。儀表刻度數據的影響至關重要, 其次是所測流體流量相對保持時間也對檢定結果有所影響, 通過本次對研究數據的統計, 得出刻度數據標定的上下偏差值范圍要囊括標準檢定時的上下偏差值范圍, 可在根本要素上有效提高流量計的檢定效率。另外流量保持時間的設定一定要準確, 考慮標準流量計的轉換、啟泵時間等等因素, 保證流量計的檢定精度。



　　本文簡述了邊測邊調井下流量計檢定影響因素, 在井下流量計的應用過程中, 還是需要科研人員的不斷摸索, 對影響因素進行探究分析, 使得邊測邊調井下流量計的檢定度更上一臺階。
