2006年5月, 遼陽石化公司聚酯廠聚酯裝置熱媒爐燃料油系統改造完成。改造后的系統采用燃料油直供系統, 燃油流量計量采用較新型的楔形流量計, 自投用以來, 流量計指示一直不準, 在點爐初期調節閥開度較小時, 流量計更是沒有指示, 給操作帶來很大困難, 操作工不知道燃料油是否進入爐膛, 也不知道熱媒爐是否被正常點燃。

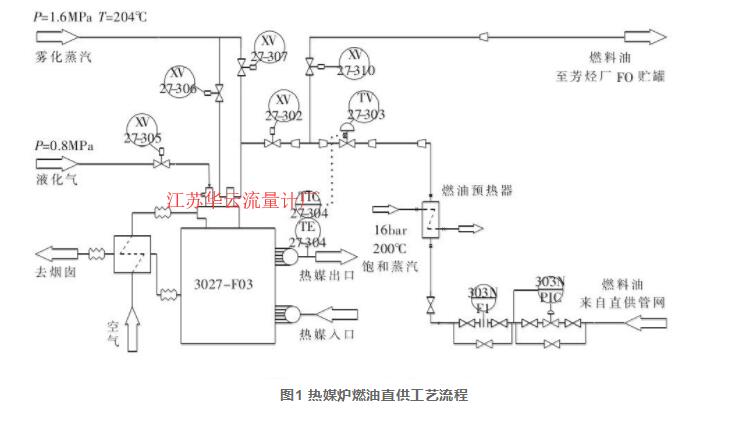

熱媒爐燃油直供系統如圖1所示, 根據工作原理, 可分為:熱媒循環系統、燃料油系統、燃油霧化蒸汽系統、空氣助燃系統、點火系統。

熱媒循環系統的作用是為熱媒提供一定的能量, 使其在熱循環系統中循環, 并把熱媒在加熱爐中吸收的熱量, 在熱媒交換器中傳輸給需要供熱的設備。

燃料油系統的作用是把燃料油經燃料油泵加壓, 經過溫度調節閥和電磁閥進入主火嘴, 通過主火嘴噴入爐膛進行燃燒。

助燃系統的作用是把空氣經鼓風機加壓送入空氣預熱器預熱, 然后進入燃燒器參與燃燒。助燃空氣系統的設備有鼓風機、調節閥、空氣預熱器、燃燒器、煙囪等。

霧化蒸汽系統的作用是輸送具有一定壓力的壓縮蒸汽作為燃料油的霧化劑, 在主燃燒器中對燃料油進行霧化。

點火系統的作用是通過點火器點燃燃點較低的燃料氣 (液化氣) , 再用燃料氣的火點燃燃料油。

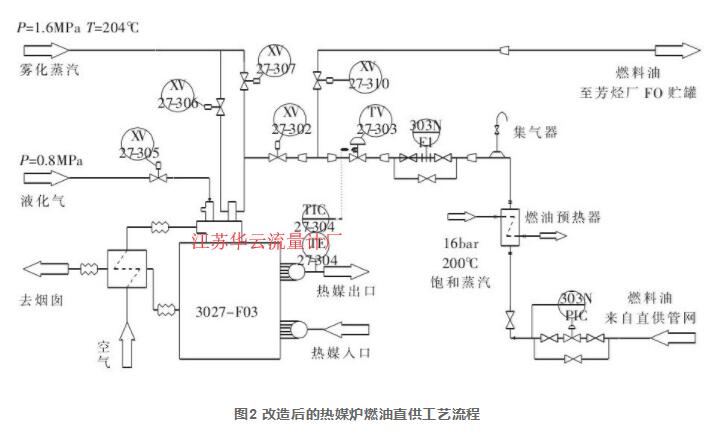

改造后的熱媒爐燃油系統如圖2所示。

與改造前的工藝流程相比較可知, 改造后的燃料油工藝流程簡化很多, 去掉了燃料油中間儲罐、燃料油緩沖罐、加壓泵等;外供的燃油管線直接與熱媒爐燃油管線連接, 并在爐前采取恒壓控制 (PIC103N) 和燃料油流量指示 (FI103N) 。

采用直供工藝的優點:節能降耗、降低維護量、節約維護費用。缺點:由于缺乏脫氣設備, 燃料油中含有一定量的水分, 且油溫超過100℃, 在輸送過程中易產生水蒸氣, 在管道里累積, 對楔形流量計流量指示產生影響。

改造后燃料油流量測量采用的是大韓儀器株式會社的DHWM楔形流量計, 是該公司研制的新型差式流量儀表。DHWM系列產品用于測量粘滯性液體的流量測量, 粘度可達500厘泊, 如燃料油, 渣油及重油等;適用于含懸浮顆粒的液固混合物, 如漿狀液體、污水等的流量測量;可適用于極低雷諾數 (Red=300) , 而雷諾數上限可達106以上, 因此也可用于氣體, 蒸汽之類流體的流量測量。

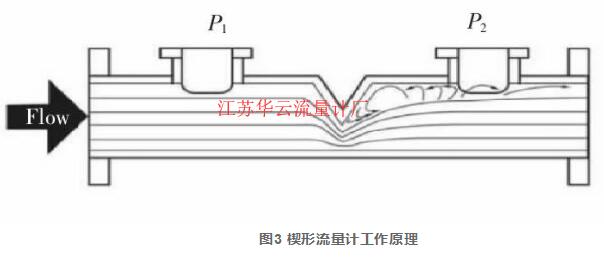

楔式流量計的結構是在管段中設置一個“V”型楔形物。楔形物阻礙介質的正常流動, 并在楔形物的上下游產生與體積流量的平方成正比的差壓, 通過測量此差壓值, 計算出管道中的體積流量。楔形流量計工作原理如圖3所示。

采用V型體節流件可消除滯留區, 防止系統出現堵塞現象;管道壓力損失小;長期穩定性好, 被用戶譽為零故障儀表, 安裝使用及維護方便。

(1) 燃料油電磁閥打開后, 管道壓力迅速下降, 由于壓力調節器自動調節存在滯后, 管道壓力經過十幾秒鐘才能恢復到設定壓力, 而且壓力隨著燃料油調節閥TV303的開關而波動。

(2) 燃料油流量指示。在燃料油回流過程中, 溫度調節閥TV303初始開度設置在10%的開度, 此時楔形流量沒有流量指示;當電磁閥打開后, 隨著溫度調節閥TV303的開度加大, 流量計逐漸有流量指示。流量范圍:0~294~1400kg/h。這說明, 溫度調節閥TV303開度在10%的開度時, 燃料油流量沒有達到流量計所能檢測到的***小流量。根據楔形流量計1∶10的量程比, 能測到***小流量應為140kg/h。溫度調節閥TV303開度在10%的開度時, ***小流量沒有達到140kg/h, 即流量計能測到的***小流量高于294kg/h, 沒有達到現場的流量要求。

(1) 計算選型問題。由于安裝位置不合理, 流量計口徑 (DN50) 過大。

(2) 用戶提供的流量計選型的流量條件問題。根據原有數據, 3臺爐的供給流量為4000kg/h, 回流流量為1000kg/h, 每臺熱媒爐消耗的燃油量為1000 kg/h, 是每臺爐的***大平均流量參數。這個選型計算的流量條件不合適, 因?yàn)?臺熱媒爐的工作狀態為2臺運行, 1臺備用, 因此***大平均流量應該要高一些, 應在1500 kg/h左右。

(3) 流量計的安裝問題。根據現場了解到, 楔形流量計被安裝在每臺爐供油總管上, 管徑DN50, 且該管從DN50/DN40、DN40/DN25、DN25/DN40、DN40/DN25、DN25/DN15進行了5次變徑;楔形表安裝位置距離溫度調節閥TV303的管向距離有30m有余, 且二者之間還有燃油預熱器設備。這樣會造成:就如在流量計和調節閥之間存在一個容器;由于燃料油中含有一定的水分, 在130多攝氏度的溫度下容易產生氣體存在該段管路中, 特別是在熱媒爐開車前更為明顯;燃料油組分不穩定, 密度受影響較大。這些因素會使流量計的測量產生一定的滯后, 對準確性產生較大影響。

(1) 減小流量計的口徑, 選擇DN25口徑的楔形流量計。

(2) 提供準確的工藝參數數據, 便于流量計廠家準確計算, 準確選型。根據用戶提供的數據和要求, 流量計廠商重新進行了計算, 選型為DHWM-T-025AYN10。

(3) 選擇合理的安裝位置。把流量計安裝在調節閥前25mm的直管段上, 降低調節閥和流量計之間的距離, 減小緩沖容量, 以便在小流量時, 能迅速反應和指示。

(4) 在楔形流量計之前的管路上增加脫氣設備, 每次點爐之前進行排放, 減少干擾。

(5) 在使用過程中, 操作人員應該注意:由于燃料油在常溫下易凝結成粘稠狀, 因此不論是在冬季還是夏季, 要做好燃油管線的保溫工作;做備用爐時, 溫控調節器一定要打成手動控制, 把溫度調節閥門開大一些 (停爐時, 調節閥默認開度設置在10%) , 以確保燃料油順暢地循環;做好儀表檢測單元的保溫工作;

新選楔形流量計投用后, 與以前相比, 測量的準確度和實時性有了很大的提高, 效果明顯, 工藝人員反映良好。
