化工管道結構對超聲波流量計測量精度影響
摘要：原油、天然氣流體運輸過程中的流量監測是安全生產的重要環節, 高精度的超聲波流量計能夠適應不同管道結構、不同物性流體介質的測量, 有效降低了化學管道泄漏的損失。結合計算流體力學 (FLUENT) 軟件, 建立了直管、T型管的三維管道模型, 并通過改變?nèi)肟诹髁?、提高管道?nèi)壁粗糙度來分析管道截面流體流型的變化情況, 進而提出延長緩沖管道、優化權重系數算法等方式來提高流量計的度。結果表明, 流體流型受管道結構的影響較大, 隨著流速以及粗糙度的提高, 流體的湍動程度也更加劇烈。
超聲波流量計得益于計算原理簡單、測量過程不與介質直接接觸、在不同管徑下精度較高、易于組網監控等特點, 在化工領域的流體測量中越來越受到人們重視。超聲波流量計是近年來儀器儀表領域的研究熱點, 因其測量準確、穩定性好, 而且安裝使用非常方便。但是, 能夠增加超聲波流量計測量誤差的因素也很多, 如能夠準確計算超聲波在流體中的傳播時間、管道內流體是否是理想狀態下流動、換能器接收信號的性能以及超聲波流量計的安裝位置等[1]。
煉油廠中化工管路是運輸原油、天然氣以及其他化學品介質的主要方式。然而, 由于實際工況下石油化工管道結構的差異, 如90°彎管、T型管、變徑管等;加上輸送化學品普遍具有腐蝕性, 會增加管道內壁的粗糙度, 導致管道內流體流動狀態像非理想流體流動變化, 進而影響流量監測的度[2]。
計算流體力學軟件 (FLUENT) 是當今流體力學領域使用比較廣泛的商業軟件, 其模擬仿真結果比較貼近實際情況, 因此研究采用仿真的方法可以有效節省人力物力。目前超聲波流量計的聲道算法大多是以理想流體流動為前提的, 當管道結構等條件發生改變后容易造成流型的突變, 從而影響測量準確度[3-4]。從當前研究結果分析, 對于上游阻流件或管道內壁粗糙度對流體流型以及流量計測量精度的影響研究尚在起步階段。
本研究建立了直管以及T型管兩種工業常見石油化工管道模型, 考察了流體速度以及管道粗糙程度對于流型的影響, 以提高流量計的測量精度。
1、超聲波流量計原理：
流體流動方向會對超聲波的傳播速度造成影響, 這就是基于時差法下流量計的檢測原理, 也是流體速度、流量監測比較有效的方式。超聲波的傳播方向與流體同向, 則傳播時間會減少;如果與流體流動方向相反則傳播時間延長[5]。
2、管道模型及仿真設置：
2.1、幾何模型的建立：
考慮到管道上游阻流件結構會造成管道內出現渦流等非對稱流型, 其湍動程度也會發生變化, 因此, 建立直管及T型管管道模型, 分析流動狀態的改變對于超聲波流量計測量精度的影響。管道結構包括入口管道、出口管道以及上下游直管段組成, 管道直徑D=50 mm, 超聲波流量計安裝檢測位置為距水平入口管道20D處。
2.2、FLUENT仿真設置：
利用GAMBIT軟件進行管道模型的創建與網格的劃分, 將T型管道中垂直入口與水平入口交接處進行加密處理, 整體模型網格數量50萬左右。選擇水作為流體介質, 由于觀察非理想流動下流型的變化, 因此管道內流體雷諾數較高, 屬于湍流狀態, 選擇RNG k-?湍流模型進行仿真計算。
為使仿真結果更加貼近實際情況數據, 使模擬過程更加合理化, 要對FLUENT操作變量進行設置。
(1) 規定初始入口流速為0.3 m/s、1 m/s、2 m/s, 對應雷諾數分別為5.0×104、1.6×105、3.3×105, 使管道內流體流動形成3種明顯的湍動程度。 (2) 改變管道粗糙度, 設定粗糙高度為0 m、0.005 m、0.01 m, 考察在管道光滑度不均勻情況下如何對計算方法進行修正, 以提高超聲波流量計的測量精度。
3、仿真結果討論：
3.1、速度場對管道內流體流型的影響：
圖1和圖2是直管及T型管結構下管道內流體流動的速度分布云圖。通過仿真分析可以看到, 不論流體在直管還是T型管內流動, 由于水自身具有黏度、靠近管壁處存在邊界層效應, 管道截面處流體流型均存在速度梯度, 靠近管內壁處速度為零、遠離壁面處流速相對較高, 而且隨著上游管道形狀以及初始流速的改變, 流體受到的阻力也會隨之變化, 導致流場分布的不均勻性。

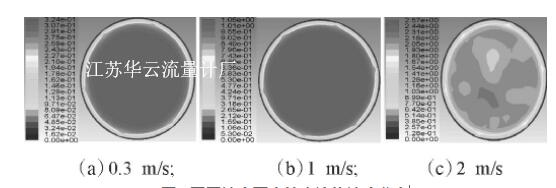

圖1 不同速度下直管內流體速度分布

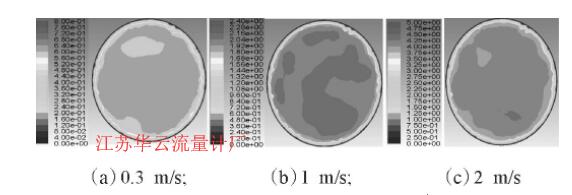

圖2 不同速度下T型管內流體速度分布
當流體入口速度由0.3 m/s提高至2 m/s后, 管道雷諾數從5.0×104變?yōu)?.3×105, 流體的湍動程度有了較大幅度的提高。對于直管, 流體流速由0.3 m/s提升至1 m/s時管道內速度梯度分布比較規則, 速度分布整體呈對稱分布, 當流速進一步提高至2 m/s后, 管道內任何微小的突起 (如管道間焊接處等) 都會使流體流動的方向發生偏轉, 從而造成了速度云圖的隨機性及無序性;在T型管中, 兩股入口流體在管道交接處會有渦旋產生, 此時流體受到的離心力作用很強, 速度***大值等值面逐漸偏離軸心處, 管道截面處會出現部分流速較低區域, 而且隨著管道雷諾數的提升這種速度極值面積更加明顯。此時, 可以采用延長下游緩沖管道長度, 在工況允許條件下將超聲波流量計安裝位置后移至完全發展流段等方式來減少因為流型改變造成的測量誤差。
3.2、管道粗糙度對于流體流型的影響：
在化工廠實際生產中, 管道輸送的化學品會發生沉淀, 使管道內壁會有不同程度的突起, 也就是粗糙度有所提高, 導致管道內徑的減少。從圖中可以發現, 隨著粗糙度的提高, 管道截面處流體的速度梯度越來越明顯, 而且速度分布對稱性逐漸降低。說明管道直徑在流量計測量的度方面還是非常重要的, 如果不能定期對管道進行測量和清洗, 可以通過優化算法, 調整超聲波流量計聲道系數來達到校準的目的, 修正后的超聲波流量計可以將管道粗糙度造成的測量誤差降到較低。
4、結語：
本研究采用計算流體力學 (Computational Fluid Dynamics, CFD) 模擬仿真方式, 研究了流體在直管、T型管兩種管道模型下流場變化對超聲波流量計測量精度的影響。隨著入口流速的提高, 管道內流體湍動程度逐漸提高, 速度等值面的非對稱性和無序性增強, 通過加長直管段管道長度、調整超聲波流量計的測量位置可以降低由于非理想流體對于測量精度的影響;通過對管道內部不同粗糙度的模擬, 發現當流速提高后不光滑的壁面會使流體流動方向發生改變, 從而造成管道截面整體流型的變化, 實際測量中可以針對不同管道的腐蝕程度, 結合FLUENT進行超聲波流量計算法的優化, 調整權重系數已達到準確測量的目的。
本研究采取的模擬仿真的分析方法對于不同管道類型、不同流體介質的流動情況分析同樣適用, 在定性定量確定了影響超聲波流量計測量精度的因素后, 下一步可以搭建實驗裝置, 探索聲道位置、流量計安裝角度等因素對檢測結果的影響。
