渦街流量計干擾問題怎么處理？渦街流量計的干擾信號主要有電磁干擾和機械振動干擾兩種，如何解決這兩種抗干擾問題就成為改進渦街流量計的關鍵。
渦街流量計通常采用金屬外殼，外殼的屏蔽效應可以防止電場和射頻干擾；對于磁場的干擾，可以在內部電路設計中通過優選非磁性元件、印刷電路板合理布線等辦法解決，隨著電子技術的發展和制造工藝的完善也不成問題。因此抗電磁干擾主要是抗地線電流干擾。
渦街流量計的壓電晶體裝在阻流體結構上，壓電晶體的一端接外殼，故信號前置放大器必然接地。渦街流量計的輸出信號送到二次儀表，而信號放大所需的直流電源又由二次儀表提供。壓電晶體的地線與二次儀表的地線之間極可能存在跨步電壓形成電流。這個電流在信號放大器的地線中流過就會有壓降，這個壓降與有效信號迭加在一起，無法分離，就是地線電流干擾。

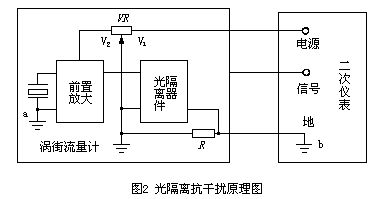

地線電流干擾的解決措施是減小或消除了地線電流，最徹底的辦法是把二次儀表來的直流電源隔離。即將直流電源經變壓器隔離后再整流成直流供給渦街流量計，使二次儀表的地線與壓電晶體的地線之間無任何電氣連接。同時有效測量信號經前置放大后變成脈沖信號，經脈沖變壓器輸出至二次儀表，根本上消除地線電流的影響，是一種極其有效的抗干擾措施。然而變壓器隔離的辦法成本相對較高，體積又大，制造工藝上不容易實現，大大降低了實用性。光隔離限流抗干擾措施，能有效減少地線電流的干擾。原理如圖2所示。
圖中，a是壓電晶體的接地點，b是二次儀表的接地點。在地線回路中接入電阻r，于是a、b兩點間的地線電流被電阻r 限制，a、b兩點間的電壓降在電阻r 兩端。電阻r 兩端的電壓降反映到電源正線上則被三端穩壓器R阻擋，前置放大器地線回路的電阻比電阻r 小很多，由于電阻r 的分壓作用，渦街流量計的前置放大器地線中只有很小的地線電流。壓電晶體的有效信號經放大后，由光隔離器件隔離輸出，采用這種辦法地線電流的干擾至少可以降低一個數量級?？梢钥闯觯褂霉飧綦x限流抗干擾時為了使電源電壓有足夠的余量以阻擋跨步電壓，信號放大器的地線與壓電晶體的地線之間必須很好連接，才能保證前置放大器地線回路電阻極小。同時直流電源電壓的選擇應符合下式：
V1- V2- VR = V2 f
式中：V1為電源電壓；V2為放大器用的電壓；VR為三端穩壓器的最低電壓； V2 f 為電阻r 兩端交流電壓雙峰值。
機械振動對渦街流量計的干擾更為普遍，抗機械振動干擾的措施還要從渦街流量計的基本原理人手。渦街流量計的敏感元件即壓電晶體，封裝在阻流體或稱旋渦發生體內，流體流經阻流體時，阻流體兩側交替產生旋渦，旋渦的脈動壓力作用于壓電晶體，使其產生與旋渦頻率或測量流量對應的信號電壓，經放大、觸發等信號處理后轉換成脈沖信號輸出。同時，管道的機械振動也同樣作用于壓電晶體，使其產生對應于振動頻率的信號，這個振動干擾信號與流量測量有效信號無法分開。只有當有效信號幅值超過干擾信號幅值時，才能由門限取出有效信號。機械振動干擾信號的最大幅值就成為被測流量的信號幅值下限，即量程下限。

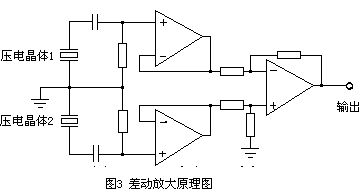

為了使渦街流量計盡可能測量低流速、小流量，必須提高信噪比，即盡量提高有效流量信號的幅值而降低機械振動干擾信號的幅值。改進阻流體的結構形狀，使傳感器能更好地接收旋渦的脈動壓力，可使有效信號幅值提高。但更有效的辦法是在旋渦發生體的兩側封裝對應的兩塊壓電晶體，即采用差動壓電傳感器和差動放大電路（見圖3）。由于機械振動對2塊壓電晶體的作用力是一致的，而流體旋渦在阻流體兩側是交替產生的，通過差動放大后，2塊壓電晶體相同的機械振動信號相互抵消削減，2塊壓電晶體相反的流量信號相加后增強。于是，大大降低了機械振動信號的干擾。
渦街流量計常見故障的解決指導
1、示值誤差偏離過大、重復性過大
原因分析為一次元件的漩渦發生體損壞；上、下游直管段長度不夠；儀表常數K只設置不正確；探頭玷污嚴重；管道內流體擾動過大。解決方法為更換漩渦發生體；改變安裝地點；重新計量檢定取得正確儀表常數K；清洗探頭；調換安裝地，增加入口壓力。
2、無流量時有信號輸出
原因分析為儀表引線屏蔽或接
地不良引入干擾信號；儀表周?chē)袕?qiáng)電設備或動力線干擾；管道強烈震動。解決方法為加強引線屏蔽，保證線路良好接地；讓儀表遠離干擾源；跳高觸發電平或減震。
地不良引入干擾信號；儀表周?chē)袕?qiáng)電設備或動力線干擾；管道強烈震動。解決方法為加強引線屏蔽，保證線路良好接地；讓儀表遠離干擾源；跳高觸發電平或減震。
3、流量下限拓展受限制
選用可以設置流量補償修正系數的流量顯示積算儀，通過軟件編程來實現流量下限的拓展。以三角柱形漩渦發生體為例，雷諾數范圍為2×104～7×106，為實現流量下限延伸到5×103，在測量小流量時應修正。根據在雷諾數5×103～2×104范圍內的理論補償修正系數，拓展流量下限及補償流量測量誤差。
4、通電后二次儀表無顯示
原因分析為電源接線有誤或電源斷路；接線電壓大于220V，電爐燒壞；供電電壓與儀表要求供電電壓不相符；傳感器故障或放大板故障；故道內流量太小或管道內無流量。解決方法為檢查線路，正確接線；如果燒壞查找損壞部件，更換原廠配件；按要求提供供電電源；更換二次儀表故障部件；調整管道流量。
5、儀表常數K隨使用介質變化而變化
渦街流量傳感器用來測量液體流量時，應該使用水來標定儀表常數K值，在測量氣體和蒸汽時，應該用氣體標定儀表常數K值。雖然從原理上講，儀表常數K值與被測介質的性質無關，但由于傳感器的加工工藝，各生產廠家之間存在差異，不同流體對應的K值會有一些區別。因而，使用不同介質時，應該用等同介質標定，以取得儀表常數K值。同時，使用介質溫度高于150℃時，還應該對儀表常數K值修正。
6、流量不準確，與工藝參數差別較大
原因分析為工藝參數錄入有誤；儀表量程不滿足實際流量要求。解決方法為：正確錄入儀表參數；調整工藝或選擇適合實際流量范圍的儀表。
7、 遠傳信號輸出不正常
原因分析為如果是頻率或脈沖信號輸出，接受電路與輸出電路兼容；如果是（4～20）mA電流輸出，流量設定范圍與輸出電流不一一對應。解決方法為外接電器元件（如串聯一定阻值的電阻等），使輸出和輸入電路良好兼容；參數設定時流量上下限數值與4mA和20mA一一對應。
8. 儀表使用一段時間后，誤差偏離正常范圍
由于工業流體介質往往含有一些雜質，應根據具體情況在規定時間內清洗傳感器。
安裝應力檢測式渦街流量計的現場管道機械振動相當強烈，影響到儀表不能正常工作，有何對策？
遇到這種情況，可采用下列措施中的一種或幾種，使儀表能正常工作。
1.調整流量計的安裝方位。
流量計對不同方向的抗振動的抵抗能力是不同的。安裝在管道上的流量計方位可用X-Y-Z三維坐標表示，X是管道中心線方向，即流量計進口到出口的方向；Z是流量計柱體軸向；Y是與管道中心線垂直同時與流量計柱體軸向垂直的方向，也是渦街橫向力作用的方向。流量計Z方向的抗振動能力最強而Y方向則最差（請讀者思考一下：為什么？）。流量計安裝于管道上時，X軸是必須與管道一致的，但是流量計的Y軸（連帶Z軸）是可以隨意繞X軸旋轉到任意方位的。明白了這一點，我們就有了第一個措施了：觀察或測定短道的主要振動方向，然后，旋轉流量計，直到Z軸與此主振反向重合，把儀表固定在該方位工作。
2.增設管道固定支架，限制管道振幅。
在流量計下游，緊靠流量計處加裝一個固定支架，可以減小管道振幅達到降低振動噪聲目的。
3.調整儀表電路的設定狀態，力求排除振動噪聲的影響。
隔爆型渦街流量計與本安防爆型渦街流量計使用上有何不同？
這里，我們暫不討論它們?cè)谙到y(tǒng)設計和安裝工藝上的不同要求，我們只關注這兩種不同防爆型式渦街流量計的不同操作要求和用戶的不同感受。首先我們要注意到，由于流量測量的特點，流量?jī)x表的現場調試是難免的。而對于現今國內外生產的渦街流量計而言，通電狀態下的現場調試幾乎是必不可少的。渦街流量計一般需要現場調整信號增益，消除振動干擾等操作。隔爆型渦街流量計不允許通電狀態下打開電路殼體，要交替通斷電源進行反復調整，既不方便也容易出現差錯和危險。本安防爆型渦街流量計則可以在通電狀態下進行隨意的操作，既便利又安全。
渦街流量計測量氣體或蒸汽（蒸汽流量計）時，需要同時測量介質壓力和溫度。對壓力和溫度測點位置有什么要求？
壓力溫度測點，應按照渦街流量計生產廠家在安裝使用說明書中指定的位置設置。溫度測點應設在流量計后3-5D，太靠近流量計，溫度計套管會影響流量計的信號質量，溫度測點離流量計太遠，則測得溫度可能與流量計處溫度有差異。壓力測點則必須完全按照廠家指定位置設置，否則，會產生附加的測量誤差。由于流量計前后有壓力差，因此，流量計前后壓力不同，介質密度也不同。
