危險廢物智能液位計監控體系現場改造技術要點
摘要：為進一步規范和加強危險廢物經營單位日常監督管理，有效防止二次污染，嚴控環境風險，保障安全生產，便于各級環保部門對危險廢物經營單位歷史經營情況的監督檢查，要求取得危險廢物經營許可資質的企業在廠區內安裝智能監控系統，本文針對視頻監控的要求對地磅數據接口、道閘系統、攝像機系統、稱重系統、液位計關鍵部位現場施工提出技術改造建議。
根據中共中央辦公廳國務院辦公廳《關于深化環境監測改革提高環境監測數據質量的意見》《污染源自動監控管理辦法》( 環境保護總局令第 28 號 )《危險廢物經營單位審查和許可指南》( 環境保護部公告 2009 年第 65 號 ) 的有關要求 ,在現場安裝中討論一下視頻監控設備及數據采集設備的具體操作，對企業建設內容給出相關建議，因各企業實際情況、建設內容不同，僅作參考。
根據相關文件要求，需要安裝視頻監控企業為取得危險廢物 ( 含醫療廢物 ) 經營許可證的單位、申請辦理危險廢物 ( 含醫療廢物 ) 經營許可證的單位，因各省實際情況不同具體的要求也不相同。
視頻監控系統的基本要求：
視頻監控系統的基本要求：所有危險廢物經營單位應當具有現場視頻監控系統及中控室、備用電源、視頻備份等保障措施。廠區內所有進出口處、磅秤、處理設備與處理生產線、處理殘?jiān)隹趨^(qū)域、危險廢物貯存區域、中控室、可能產生污染的區域應當設置現場視頻監控系統，并確保畫面清晰。廠界內視頻監控應當覆蓋從危險廢物入廠到處理后產品和處理殘?jiān)鰪S的全過程，并規范攝像頭角度、監控范圍。廠區所有進出口均應當設置全景視頻監控，能夠清楚辨識車輛前后牌，清楚辨識人員及車輛進出廠的過程，畫面覆蓋每個進出口的全景。
關鍵點位的視頻監控應當確保畫面清晰，錄像畫面的清晰度應當達到 200 萬像素以上。關鍵點位包括：廠區進出口、危險廢物貯存區、危險廢物卸貨區域、危險廢物投料口、產品和處理殘?jiān)隹凇⑻幚須堅A存區、在線監測等工位。攝像頭距離監控對象的位置應保證監控對象全部攝入監控視頻中。
地磅數據接口：
道閘系統：
攝像頭設置：
分別在地磅出口、頂部、稱重房安裝攝像頭，其中地磅出口要具備車輛識別功能，頂部與稱重房一般高清攝像頭即可。各攝像頭的角度、清晰度要調整好，如頂部攝像頭要能清晰拍攝到車廂全貌，稱重房的攝像頭要能清晰拍攝到稱重顯示器的具體數值。攝像頭安裝要與地磅保持整體性，不可分在不同區域建設，也不可一機多用。對于雙向通道的稱重地磅，兩頭都要安裝具備車輛識別功能的攝像頭。建議企業增加一路記錄整個稱重過程的高清攝像頭。進出廠磅秤，應當清楚辨識車輛前后車牌及稱重顯示數據。磅房?jī)?nèi)部，畫面應當覆蓋司磅員操作過程，磅房外部未設置重量顯示裝置的，磅房?jī)?nèi)部應當清楚辨識稱重顯示數據。危險廢物通過管道輸送至裝置的，應當在管道輸送流量計裝置處設置視頻監控，畫面能夠清晰顯示流量數據等相關信息。
稱重房設置：
液位計接入：
一、KXBC一體式直銷智能超聲波液位計物位計特點
1、采用SMD技術，提高儀器可靠性；
2、自動功率調整、增益控制、溫度補償；
3、先進的檢測技術，豐富的軟件功能適應各種復雜環境；
4、采用新型的波形計算技術，提高儀表的測量精度；
5、具有干擾回波的抑止功能保證測量數據的真實；
6、16位D/A轉換，提高電流輸出的精度和分辯率；
7、傳感器采用四氟乙烯材料，可用于各種腐蝕性場；
8、多種輸出形式：可編程繼電器輸出、高精度4－20mA電流輸出、Rs—485數字通信輸出 。
二、KXBC直銷智能超聲波液位計物位計技術參數
量程:0－3m、5m、8m、10m、15m、20m 、60m
精度:0.25% 、0.5%
盲區:0.3－0.5m
工作溫度:－20℃－+55℃
電源:24VDC、220VAC
輸出:4－20mA （可加上下開關量控制）
防護等級:IP65
安裝方式：開孔螺母安裝（或自行加裝法蘭）
壁掛式安裝（分體機）
外殼：ABS工程塑料
分離距離：小于50米（適用于分體機）建議用戶選用一體機配專用液位顯示儀
三、應用領域
一體式超聲波液位計物位計主要測量液體液位高低，如江河水位、廢水液位、灌裝液體液位、泥漿、水箱水位、水池水位等，用于能夠保證超聲波有限傳播到被測液面的場合?，F(xiàn)已廣泛應用于環保、供電、化工、鋼鐵、制藥、廠礦等行業。
四、安裝注意事項
1、耐溫能力有限，大多數小于60℃，個別特殊產品可達100℃
2、真空環境下無法測量，壓力的大幅波動影響測量精度
3、安裝時盡量避開氣泡、障礙物、波浪等干擾因素
五、安裝說明
1、傳感器和zui高物位之間距離應大于盲區（空距≥zui高物位+盲區）同時要保證傳感器軸線應垂直于被測物面。 盲區即傳感器到測量液（物）面zui小距離，在這一區間內儀表無法正常工作，一般取值小量程設30cm～60cm之間，大量程設60～100cm之間。
2、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。
3、由于傳感器發射角的存在，在安裝時傳感器與器壁應保持一定的距離L。測量固體物料時傳感器應避開下料口。（參考值L≥0.12 x量程）
4、在測量范圍內不要有容易引起干擾信號的障礙物，如人梯、橫梁、檢修通道等。
5、測量固體物料時，必要時可采用萬向連接器，通過它來調節傳感器的測量角度，使傳感器zui大程度的接收回波信號，并找到zui佳點，實現對料位的準確測量。

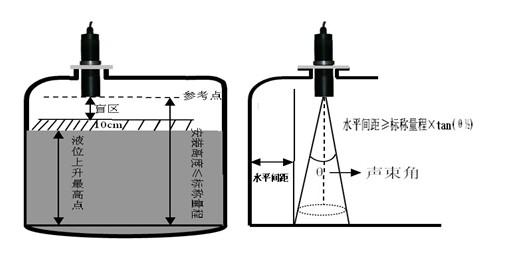

六、超聲波液位計安裝結構圖
工況數據接入：
須接入工況數據的企業須提供數據接入接口，如已建DCS 系統，可以提供標準的 OPC 服務接口。如未建 DCS 系統可提供 PLC、Modbus 等接口。接入條件允許后，企業提供1 平方米的設備放置場所，一般放在中控室，場所需提供穩定的 220 伏電源、互聯網接口或每月 500M 的流量卡。OPC、PLC、Modbus 服務接口要標準可調取。已接入 DCS 系統但無OPC 接口的，提供電流分配器，提供一路信號接入智能控制傳輸器。數據接入須使用智能控制傳輸儀。
