為了減少標定成本，電磁流量計干標定越來越受到重視。 干標定理論中虛電流是一個重要的概念。本實驗探究了通過實驗測量虛電流勢的方法。 采用去離子水做測量介質，在兩電極間施加低頻方波電壓，測得圓柱形流量計橫截面上的電勢數據，并與理論電勢分布進行對比，驗證了理論數據與測量結果的一致性。

0.引言

電磁流量計是根據 Ｆａｒａｄａｙ 電磁感應定律制成的測量導電流體體積流量的一種感應式儀表，它具有壓損小、量程寬、度高等優點。 電磁流量計的標定分為實流標定和干標定兩種，實流標定度高，但是成本也較高 。 對于大型的電磁流量計，干標定成了更好的選擇。

目前干標定還處于研究探索階段，在干標定理論中，Ｂｅｖｉｒ提出電磁流量計兩電極之間的電勢差

。在流量計內部的值主要采用計算的方式獲得 ，雖然計算模型在不斷完善，但目前并沒有一個廣泛適用的模型。本研究的目的就是探究實驗測量虛電流勢 G 分布的方法，同時與計算的結果進行比對，驗證計算的合理性。

１.實驗原理和方法

實驗裝置圖如圖１ 所示。

實驗采用一個外徑為 １００.２ｍｍ，內徑為 ９4ｍｍ的有機玻璃管作為測量管，管壁中段中心位置打一對直徑為３ｍｍ 的通孔，裝上銅電極。 將有機玻璃管一端密封，注滿去離子水。

使用 Ａｇｉｌｅｎｔ ３３２２０Ａ 信號發生器產生頻率為２０ｍＨｚ 的方波作為信號源連接到測量管兩端的銅電極上，設定占空比為 5０％，峰峰值為０ ～１.０Ｖ，高阻抗輸出模式下，用信號發生器測量該信號的峰峰值為０ ～２.０２Ｖ。 因為液體水有電容效應，所以測量虛電流勢***好使用直流電，但是直流電又存在水的電解問題，綜合考慮，這里采用 ２０ｍＨｚ 低頻方波作為信號源。 經測試，此信號源的直流段能滿足測量需求，且沒有明顯的電解效應。

取一根長直銅導線作為測量電極，固定于三維坐標架上。 三維坐標架定位精度為 ０.１ｍｍ。 使用Ｔｅｋｔｒｏｎｉｘ ＴＤＳ ２０２4Ｂ 示波器測量電勢信號，示波器的正極接在測量電極上，負極與信號發生器負極連接。 通過調節三維坐標架，我們可以測得不同位置的電勢值。

２.實驗的測量與結果

２.１ 實驗數據的測量

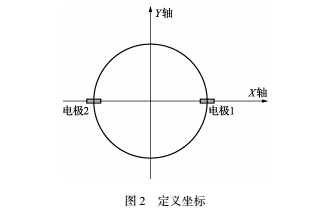

首先定義電極平面的坐標如圖２ 所示。

Ｘ 軸為穿過管壁電極的坐標軸，Ｙ 軸為穿過圓心并與 Ｘ 垂直的坐標軸。 由于圓管的內徑為９4ｍｍ，所以圓心坐標為（０，０），電極 １ 坐標為（4７，０），電極 ２ 坐標為（ -4７，０）。

由于三維坐標架的測量范圍有限，所以在測量電極１ 到電極 ２ 軸線上的數據時，要分兩次測量。先測出電極１ 到圓心的數據，然后調整坐標架，測出電極２ 到圓心的數據。 測量垂直于電極１ 到電極２軸線的數據時，在靠近電極附近的區域，由于測量范圍較小，三維坐標架可以一次完成測量。 而在測量遠離電極的區域時，由于測量范圍較大，三維坐標架必須分兩次完成測量， 先測量電極軸線上側（即圖 ２ 中 y ＞０ 一側）的數據，然后調整坐標架，測量電極軸線下側（即圖２ 中 y ＜０ 一側） 的數據。 通過這種方法測得的數據會有一定的測量誤差。

測量數據時，移動三維坐標架到測量點，等待一段時間，大約３ｍｉｎ，數據穩定后，從示波器上讀出該測量點的電壓值。

２.２ 實驗測量結果

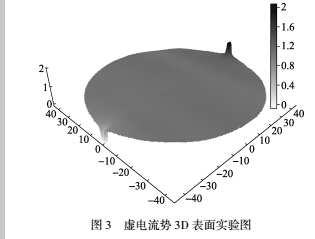

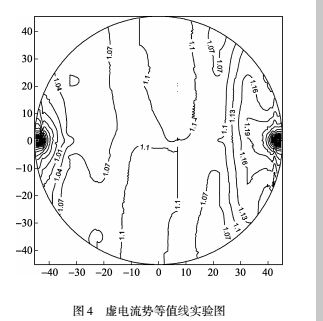

由實驗測得的約１２００ 個測點的數據，通過ｓｕｒｆ-ｅｒ（8.０ 版本） 插值白化得到虛電流勢的 ３Ｄ 表面圖和等值線圖，見圖３ 和圖 4。

如果將電極１ 和電極２ 看作是點電極，則可以求解出虛電流勢的理論解為 ：

式中：G 為虛電流勢，（ r，θ） 為極坐標，Im  為虛宗量

Ｂｅｓｓｅｌ 函數。

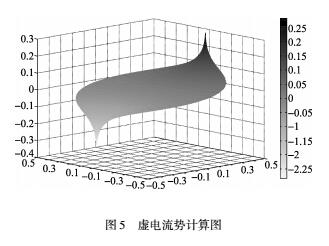

式中起主要作用的是部分求和的值，所以可以用部分來得到一個虛電流勢函數的近似分布圖，這樣可以簡化計算。 使用 ｍａｔｌａｂ 計算得到的此理論虛電流勢分布圖見圖 5。

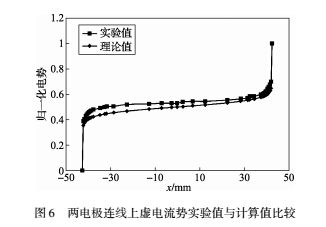

為了更好地對比試驗測量數據和理論計算結果，我們?nèi)〕鰞呻姌O連線上的電勢數據，并進行歸一化，如圖６ 所示。

從圖６ 中我們可以看到，理論值與實驗測量結果具有一致的變化趨勢，在兩端電極附近，虛電流勢變化劇烈，在稍微離開電極一定距離后，電勢變化就迅速趨于平緩。 另外我們可以看到，理論值和實驗值并沒有完全重合，主要原因可能是電極本身的幾何形狀不完全相同，另外我們實驗使用的兩個電極的安裝位置不完全對稱。

圓柱橫截面上的虛電流電勢分布與理論分布具有一致性，都是具有兩端電極處電勢變化劇烈，中間大部分區域，電勢分布平坦的特點。 今后我們可以進一步改進計算模型，使計算模型與實際的電磁流量計更加符合。 例如，有人就提出了包含電極尺寸及位置信息的電磁流量計干標定模型。

本文探究了通過實驗測量虛電流勢的方法，如實驗測量精度能進一步提高，則今后可進一步研究理論計算與實驗測量相結合，提高電磁流量計干標定精度的方法。 理論計算的精度受限于所建立的模型的精度，而實驗測量卻恰好能夠彌補理論計算這方面的不足。
