金屬轉子流量計安裝要求





1、安裝前，應將流量計運輸保護用的頂桿、填充物、皮筋等取出，使浮子改變一定的位置，檢查轉換器動作狀態，認為不正常時，應進行調整。



2、流量計應垂直安裝在無振動的管道上，要保證測量管傾斜度小于5°，且應加裝旁路，便于維護和清洗而不影響生產。



3、流量計安裝時應用水平儀嚴格校準，且組裝時不應受應力，垂直安裝型轉子流量計介質流向為自下而上，水平安裝型轉子流量計介質流向應與其標示方向一致。為方便使用和拆檢，一般要求安裝閥組。



4、遠傳型金屬轉子流量計其遠傳部分是靠磁性與轉子耦合的，若介質中含有易被磁性物質吸附的小顆粒，則轉子易被磨損和卡塞，造成測量不準或無法測量，解決的辦法是在前面加裝磁過濾器。



5、在流量計上游應安裝閥門，在下游5～10倍儀表口徑處安裝流量調節閥。



6、儀表無嚴格上游直管段長度要求，但也有制造廠要求安裝流量計的位置應保證入口有≥5DN的直管段，出口不≤250mm的直管段或者(2-5)D長度，實際上必要性不大。

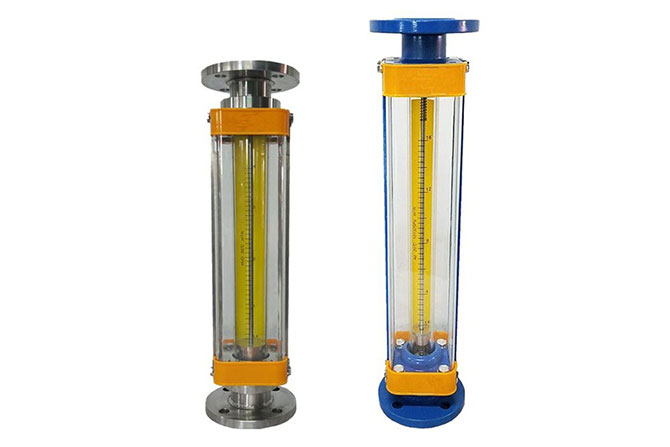

轉子流量計如何安裝



為了能讓轉子流量計正常工作且能達到一定的測量精度，在安裝流量計時，有許多注意事項，下面小編就給大家介紹一下轉子流量計如何安裝。



1、轉子流量計須垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度2°,水平安裝時水平夾角2°；（現在有可水平安裝的轉子流量計）



2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥；



3、轉子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；



4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；



5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；



6、為了避免由于管道引起的流量計變形，工藝管線的法蘭須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：



7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真。



轉子流量計的正確使用方式如下：



第一步，緩緩的打開流量計上游的閥門，直到閥門全部打開，在下游可以調節流量，關閉時要先關上游閥門，在關閉下游。



第二步：儀表顯示器讀書時，要認真，嚴格按照刻度進行計算，定期檢查浮子，保證浮子狀態良好。



第三步：要注意管壁內保持清潔。以免影響測量的精準度。
