您了解氣體流量計常見的種類嗎？今天求信小編就帶您認識下常見氣體流量計。我們一起來看看氣體流量計的種類。





氣體超聲波流量計



氣體超聲波流量計計量精度高、無壓損、無磨損部件、使用壽命長、量程范圍寬、可雙向測量和可測脈動流。與其他類型流量計相比，氣體超聲波流量計顯然有著更多更好的性能特性，自投放市場以來，受到用戶的廣泛好評。目前國內建設的各類天然氣管道的貿易計量，大都選用氣體超聲波流量計，例如西氣東輸管道的首選流量計就是氣體超聲波流量計。



熱式氣體質量流量計



基于熱擴散原理而設計，該儀表采用恒溫差法對氣體進行準確測量。傳感器部分由兩個基準級鉑電阻溫度傳感器組成，適用于所有氣體流量計的測量（乙炔除外）

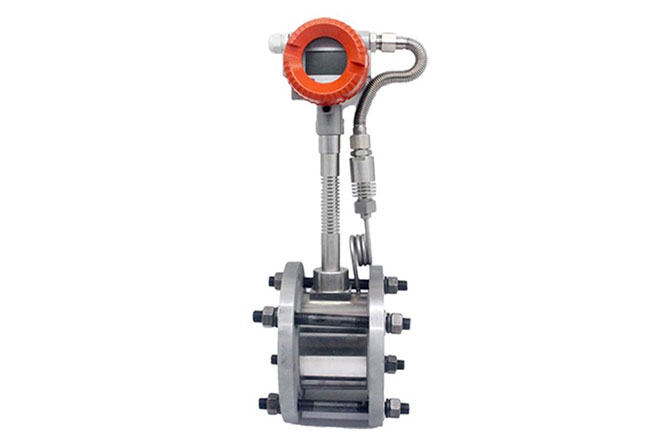

旋進漩渦流量計



采用最新的微處理技術，具有功能強，流量范圍寬，操作維修檢定，安裝使用方便等優點，廣泛應用于石油、化工、電力、冶金、煤炭等各種氣體、液體的測量。



渦輪流量計



一種速度式儀表，它具有精度高、重復性好、結構簡單、耐高壓、測量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點，用于封閉管道中測量低粘度、無強腐蝕性、清潔液體的體積流量和累積量?？蓮V泛應用于石油、化工、冶金、有機液體、無機液、液化氣、城市燃?xì)夤芫W(wǎng)、制藥、食品、造紙等行業。



渦街流量計



氣體渦街流量計主要用于工業管道中氣體或蒸汽介質流體的流量測量。氣體渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。氣體渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。



差壓流量計



差壓流量計通過測量插入在流道中的障礙物上的壓降來計算流量。常見的差壓類型的流量計有孔板式、噴嘴式、文丘里管式、均速管式。



孔板流量計



是天然氣計量中常用的差壓流量計。它測量體積流量，而不是質量流量。它的局限性包括小流量準確度較低，此外，因?yàn)樗求w積流量計，它需要進行溫度壓力修正來實現質量流量。



氣體質量流量計的主要分類



氣體質量流量計可分為兩類：一類是直接式，即直接輸出質量流量；另一類為間接式或推導式，如應用超聲流量計和密度計組合，對它們的輸出再進行乘法運算以得出質量流量。



直接式



直接式質量流量計有多種類型，如量熱式、角動量式、陀螺式和雙葉輪式等。這種儀表適于測量小流量氣體，缺點是惰性大，測量值與氣體的定壓比熱有關，測量元件與介質接觸，易被沾污和腐蝕。 為雙孔板差壓式質量流量計。在管道A、B處安裝兩個相同的孔板。在分流管道中裝有兩個相同的可產生方向相反的恒定體積流量q的定流量泵。



間接式



間接式質量流量計有 3種主要型式:速度式流量計與密度計的組合，節流式（或靶式）流量計與容積式流量計的組合，節流式（或靶式）流量計與密度計組合。
