浮子流量計怎么讀數？見過浮子流量計的人應該都會很好奇，這么簡單的一個裝置真的可以準確測量流量數據，答案當然是真的，但很多人應該還會有一個疑問，那就是浮子流量計應該如何正確讀數？





一般渦輪流量計、帶刺流量計等都是指針式的或是顯示屏式的，但是福字流量計呢？



眼睛齊平 轉子的上端平面讀刻度,從0刻度方向開始。在轉子流量計上讀出的數據為瞬時流量，要么是體積流量，要么為質量流量。如為質量流量，你先換算為體積流量（單位m3/s），然后再根據轉子流量計的口徑用體積流量除以截面積就可以估算出來（注意：這里是估算，因?yàn)榻孛娣e不是線性的）



玻璃轉子流量計的刻度，是生產廠在本廠條件下用近于理想流體的水和干燥空氣作介質標定得到的。但在流量計的使用現場，有兩種情形不能直接使用它的刻度值：一是測量介質不是水和空氣，二是測且介質雖為水和空氣，但其狀態（溫度．壓力）與刻度狀態有別。這樣，在使用流量計時，為獲得正確測量結果，就出現了需要把刻度值進行修正的問題。因而，解決好玻璃轉子流量計刻度修正，是用好這種儀表的關鍵。



浮子流量計工作原理



浮子流量計工作原理是被測流體從下向上經過錐管1和浮子2形成的環隙3時，浮子上下端產生差壓形成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子在錐管中高度和通過的流量有對應關系。



在美國、日本常稱作變面積流量計（Variable Area Flowmeter）或面積流量計。浮子流量計原理設想發軔于19世紀60年代，20世紀初出現商品。從應用臺數所占比例來看，1985年英國抽樣調查72家企業17000臺流量?jī)x表中浮子流量計占19.2%。我國浮子流量計產量1996年估計在15萬-17萬臺之間，其中95%左右為玻璃管浮子流量計。



浮子流量計的特點



浮子流量計使用于小管徑和低流速。常用儀表口徑40-50mm以下，最小口徑做到1.5-4mm。適用于測量低流速小流量，以液體為例，口徑10mm以下玻璃管浮子流量計滿度流量的名義管徑，流速只在0.2-0.6m/s之間，甚至低于0.1m/s；金屬管浮子流量計和口徑大于15mm的玻璃管浮子流量計稍高些，流速在0.5-1.5m/s之間。



浮子流量計可用于較低雷諾數，選用粘度不敏感形狀的浮子，流通環隙處雷諾數只要大于40或500，雷諾數變化流量系數即保持常數，亦即流體粘度變化不影響流量系數。這數值遠低于標準孔板等節流差壓式儀表最低雷諾數104-105的要求。



大部分浮子流量計沒有上游直管段要求，或者說對上游直管段要求不高。



浮子流量計有較寬的流量范圍度，一般為10：1，最低為5：1，最高為25：1。流量檢測元件的輸出接近于線性。壓力損失較低。



玻璃管浮子流量計結構簡單，價格低廉。只要在現場指示流量者使用方便，缺點是有玻璃管易碎的風險，尤其是無導向結構浮子用于氣體。

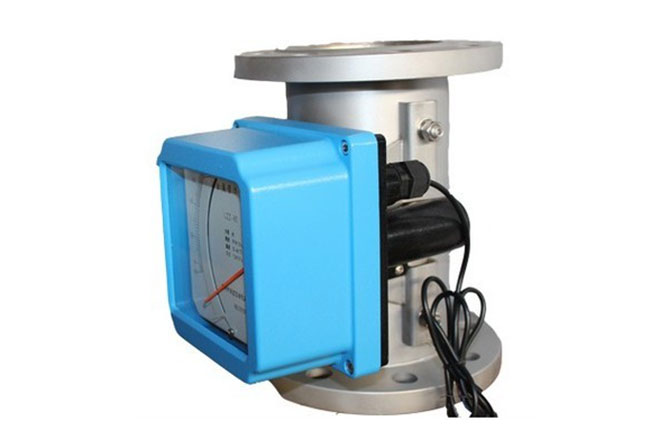

金屬管浮子流量計無錐管破裂的風險。與玻璃管浮子流量計相比，使用溫度和壓力范圍寬。



大部分結構浮子流量計只能用于自下向上垂直流的管道安裝。



浮子流量計應用局限于中小管徑，普通全流型浮子流量計不能用于大管徑，玻璃管浮子流量計最大口徑100mm，金屬管浮子流量計為150mm，更大管徑只能用分流型儀表。



使用流體和出廠標定流體不同時，要作流量示值修正。液體用浮子流量計通常以水標定，氣體用空氣標定，如實際使用流體密度、粘度與之不同，流量要偏離原分度值，要作換算修正。
