磁翻板液位計如何防凍

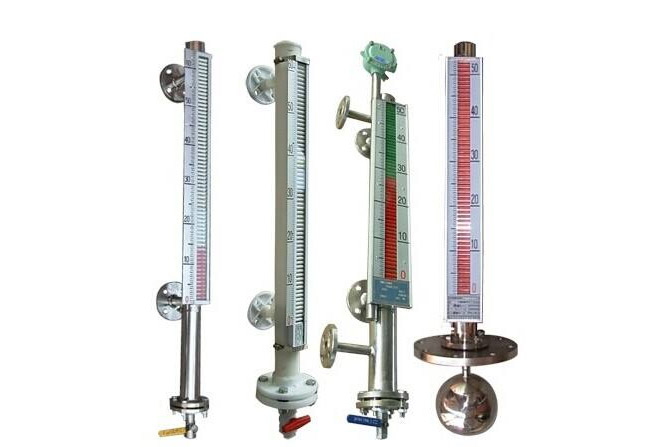

磁翻板液位計如何防凍？磁翻板液位計作為一種廣泛使用的液位檢測設備，廣泛應用于食品、化工、醫藥等行業。但在冬天結冰的情況下，依靠連通器原理工作的磁翻板液位計則很難進行液位測量工作。這時候就需要對磁翻板液位計進行保溫處理。那么，磁翻板液位計是如何防凍保溫的呢？
一般情況下，對磁翻板液位計進行保溫的方法主要分為兩種：一種是電加熱/電伴熱保溫，一種是真空夾套保溫。下面就磁翻板液位計的這兩種保溫方法分別說明如下：
一、電加熱/電伴熱保溫：
電加熱/電伴熱保溫是采用纏繞在磁翻板液位計主管道上的電阻絲，對管道進行加熱使管道內的液體處在冰點以上，保證罐體內的液體不會因為溫度過低而結冰。
二、真空夾套保溫：
真空夾套保溫液位計是在主管道外部的主體外安裝一個保溫夾套，并通入蒸汽等熱媒劑，以保持主體內液體的正常流動，這種方式，對于易凝固液體的液位測量和控制較為適用。而對于低沸點液體，則可通過加入冷水等冷媒劑的方式保證液位的穩定，使儀表能夠進行液位測量工作。
注意事項
為了保證真空夾套的真空狀態，我們需要為真空夾套定期檢測真空狀態，當真空夾套真空值上升需要在真空夾套閥門處安裝一個真空泵，重新抽取真空，以保證被檢測的液體不會因為溫度過低而凍結，從而保證液位測量的正常進行。
對于磁翻板液位計等露天安裝的儀表如何進行正確的防凍處理
必須對儀表和儀表測量管線進行防凍處理，需要伴熱保溫的對象主要有安裝在儀表保溫箱內的變送器，外浮筒式液位變送器或其它形式的露天安裝的液位變送單元，壓力，差壓，流量等儀表的檢測管線和測量管線。那么具體的我們有哪些操作呢？
1、保持蒸汽管網壓力穩定
“某運行部”儀表伴熱需要的蒸汽壓力為150攝氏度，0.5MPa，保持蒸汽管網壓力穩定且不低于0.5MPa保證伴熱良好運行的基本條件，當蒸汽壓力低于0.4MPa時，熱動力型的疏水閥無法動作，造成伴熱管凝結水越積越多，后伴熱管被凍。
2、合理選擇疏水閥的結構形式
合理的選擇疏水閥的結構型式是保證保溫伴熱良好運行的必要條件，疏水閥的結構形式有很多種，根據原理可分為機械式(利用蒸汽和凝結水密度差)、熱動力式(利用蒸汽和凝結水溫度差)與熱靜力式(利用蒸汽和凝結水相變)三種形式;除機械式必須水平安裝之外，熱動力與熱靜力既可水平安裝又可垂直安裝。
其中機械式疏水閥又可分為浮球式(連桿浮球式、自由浮球式)與吊桶式(浮桶式、倒吊桶式)兩種;熱動力式疏水閥可分為雙金屬式、波紋式與隔膜式三種;熱靜力式疏水閥可分為孔板式、脈沖式與噴嘴式三種。究竟選擇哪一種疏水閥更為合理需要根據現場的實際情況而定。
3、凝液的排放
凝液排放口距離疏水閥約300-600mm的距離為宜，凝液排放口伸進排污溝距離溝底約180-200mm的距離為宜;對于既無排污溝又無凝液回收措施的就地排放凝液管，避免冬天倒出結冰的現象，應將就地排放的凝液排放管統一匯總至一根總管，將總管引至就近的排水溝或排水井排放。
4、儀表的輕重伴熱要適當
根據石油化工儀表及管道伴熱和隔熱設計規范，伴熱方式分為重伴熱和輕伴熱。重伴熱是指伴熱管線直接接觸儀表及儀表測量管線。輕伴熱是指伴熱管線不接觸儀表及儀表測量管線或它們之間加一層石棉板隔離開。在被測介質易凍結、冷凝、結晶的場合，儀表測量管道應采用重伴熱;當重伴熱可能引起被測介質汽化時，應采用輕伴熱或隔熱。輕重伴熱的方式應根據介質的特性來確定。
5、禁止用一根伴熱管串聯伴熱兩臺及以上儀表
每個蒸汽伴熱系統應單獨設置一臺凝液疏水器，禁止一根伴熱管同時串聯伴熱兩臺及以上的儀表，一旦伴熱線故障或被凍會造成兩臺或多臺儀表同時被凍，這樣做存在極大風險，而且規范也不允許這樣做。蒸汽夾套保溫型磁翻板液位計對于這種要求也不例外。
6、合理選用保溫伴熱材料及其規格
保溫箱內部的伴熱管材質的選用Φ14×2（Φ12x 1.5)的不銹鋼管;保溫箱外部的伴熱管材質的選用Φ22×3的不銹鋼管;保溫材料用Φ25硅酸鋁纖維氈或Φ25硅酸鋁纖維繩至少包兩層，用鋁箔扎帶綁扎。外面用玻璃絲布纏繞兩層，刷防水防火油漆三遍。
什么是防凍型磁翻板液位計？
簡單的來講，防凍型磁翻板液位計是指在低溫情況下防止磁翻板液位計內部流體結冰或凍結堵塞導致無法測量的一種液位計，從定義上來說，防凍型也可以稱之為保溫型磁翻板液位計
那么哪些磁翻板液位計可以稱之為保溫型磁翻板液位計呢
1、蒸汽夾套磁翻板液位計可以稱之為保溫型磁翻板液位計，在鋼管外外包一層通有蒸汽流通的管道，以便于保持鋼管內流體保持溫度而不降溫導致凍結。
2、電伴熱磁翻板液位計是在基型的主體外安裝電拌熱源、石棉保溫層，可以保持主體內液體的溫度75℃左右從而使液體正常流動，外側由304不銹鋼板制成外表美觀。
從用戶的角度來說，蒸汽夾套磁翻板液位計和電伴熱磁翻板液位計是不一樣的，但是都可以用于保溫或防凍，所以選擇兩者的時候，要從自身的需求和現場工藝條件來確定。
