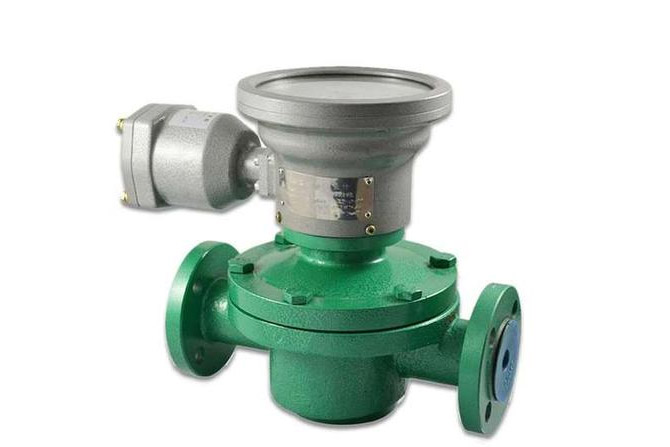

流量計屬于精密儀器，在使用過程中要注意保養與維護工作，如果維護不當很容易出現計量不準確、不計量及工作不同步等故障，今天小編為大家整理橢圓齒輪流量計故障分析維護。





一、計量誤差過大



橢圓齒輪流量計在計量工作中允許有千分之二的誤差，如果超過其誤差值，則被認為誤差過大。在實際工作中，我們發現造成計量誤差過大的主要原因有以下幾個方面。



1.流量傳感器兩端管道段不同軸



如果流量傳感器兩端管道段（即流量傳感器前端長度為25倍的管道直徑段和后端長度為5倍的管道直徑段）不同軸，將直接影響流量計橢圓齒輪的轉動穩定性，導致計量誤差過大，所以在維護工作中要保證流量傳感器兩端管道段同軸。



2.系統密封不嚴



橢圓齒輪流量計系統密封不嚴時，將有部分空氣被吸入管道中，導致計量誤差過大。所以橢圓齒輪流量計系統各部件及各部件間的連接處必須密封嚴密，不得有漏氣現象。



二、積算儀不計量



橢圓齒輪流量計在工作時，其出油口處有油流出，但積算儀不計量。出現這種故障的主要原因有以下幾個方面。



1.發訊器發訊片卡死



發訊器是將流量信號轉換成脈沖信號裝置，當發訊器中的發訊片被卡死后，將失去其轉換功能，因此也就無法進行計量工作了。清除卡滯物后，積算儀即可正常工作。



2.發訊器光耦被污物覆蓋



發訊器光耦是用來產生脈沖信號的電子元件，當發訊器光耦被污物覆蓋后，即失去了產生脈沖信號功能。清除覆蓋物后，積算儀恢復正常工作。



三、按下油泵啟動按鈕后，油泵不工作



發生這種故障的主要原因是積算儀電源板二極管（IN4001）被擊穿，即不能接通油泵交流接觸器的線圈電源，實際上也就沒有接通油泵電源。解決方法也很簡單，只要更換上合格的二極管后，油泵就能恢復了正常工作。



橢圓齒輪流量計維護



1.清洗管線：新投管線運行前要清掃，往往隨后還要用實流沖洗，以去除殘留焊屑垢皮等。此時先應關閉儀表前后截止閥，讓液流從旁路管流過；若無旁路管，儀表位置應裝短管代替。



2.排盡氣體：通常實液掃線后，管道內還殘留較多空氣，隨著加壓運行，空氣以較高流速流過容積式流量計，活動測量元件可能過速運轉，損傷軸和軸承。因此開始時要緩慢增加流量，使空氣漸漸外溢。



3.旁路管切換順序：液流從旁路管轉入儀表時，啟閉要緩慢，特別在高溫高壓管線上更應注意。啟用時第1步徐徐開啟A閥，液體先在旁路管流動一段時間；第2步徐徐開啟B閥；第3步徐徐開啟C閥；第4步徐徐關閉A閥。關閉時按上述逆順序動作操作。啟動后通過最低位指針或字輪和秒表，確認未達過度流動，最佳流量應控制在(70～80)%最大流量，以保證儀表使用壽命。



4.監查過濾器：新線啟動過濾器網最易被打破，試運行后要及時檢查網是否完好。同時過濾網清潔無污物時記錄下常用流量下的壓力損失這兩個參數，今后不必卸下檢查網堵塞狀況，即以壓力損失增加程度判斷是是否要清洗。



5.測量高粘度液體用：于高粘度液體，一般均加熱后使之流動。當儀表停用后，其內部液體冷卻而變稠，再啟用時必須先加熱待液體粘度降低后才讓液體流過儀表，否則會咬住活動測量元件使儀表損壞。



6.加潤滑油：氣體用等PDF啟用前必須加潤滑油，日常運行也經常檢查潤滑油存量的液位計。



7.避免急劇流量變化：使用氣體腰輪流量計時，應注意不能有急劇的流量變化(如使用快開閥)，因腰輪的慣性作用，急劇流量變化將產生較大附加慣性力，使轉子損壞。用作控制系統的檢測儀表時，若下游控制突然截止流動，轉子一時停不下來，產生壓氣機效應，下游壓力升高，然后倒流，發出錯誤信號。



8.沖洗管道用蒸汽禁止通過橢圓齒輪流量計。



橢圓齒輪流量計使用注意事項



容積式流量計一直以來在流量計量行業有著重要的意義，其歷史較為悠久，數據可靠性最高，在石油石化行業得到廣泛的應用。橢圓齒輪流量計為容積式液體流量計量代表之一，那么，橢圓齒輪流量計在使用需要注意些什么呢？接下來我們就一起來了解一下吧。



1、指針顯示時，表頭要有一定數量的潤滑油，潤滑油一般為硅油或砷油。



2、應按時定期巡檢，觀看流量計運轉是否有雜音，表頭機械記數器有無卡阻，記錄是否連續。



3、定期清理過濾器，防止長時間使用后雜質堵塞過濾器（是否堵塞從進出口壓力差來判斷）。



4、現場允許情況下可對表頭齒輪傳動部分每年進行清洗、檢查、潤滑，并對表頭進行調校。



5、現場使用時流量計應在規定范圍內使用，不得超量程使用。



6、勿使液體倒流，現場顯示器的指針或計數器的字輪反轉說明倒流，應詳細檢查以免事故發生。



7、應定期檢查磁性密封聯軸器或機械密封聯軸器傳動和磁性情況，查磁場強度是否夠，不夠應及時更新磁鋼。



8、啟用前應首先緩慢開啟旁通閥然后打開流量計入口閥，再打開出口閥，打開出口閥同時一定要密切注視流量計指針的移動速度，正常工作后，再關閉旁通閥，如出現異常，應立即打開旁通閥，同時關閉出入口閥，進行檢查處理。



9、新安管路或檢修后，投用一天后，必須打開過濾器清除雜質。正常使用時，輕質油半年、重油3個月，必須清洗過濾器1次，嚴禁使用蒸汽吹掃流量計。



10、更換石墨軸承時，對不大于DN50的流量計，間隙最大不超過0.1mm；對大于DN50的流量計，間隙最大不超過0.2mm；對上、下蓋與轉子的間隙和轉子與計量箱內腔的間隙最大值應不超過0.15mm。



11、維護保養拆卸時，對重要部件應做好標記以免裝錯，裝配時應使轉子轉動靈活，間隙均勻，嚙合正確，轉子之間轉度內腔，轉子與上下蓋不要有磨擦碰撞現象。
