設計了一種基于 DSP 的智能流量計儀器系統。它采用了先進的基于數字信號處理器的硬件平臺，完成對渦街傳感器輸出信號的數字濾波和數字化信息處理，能夠快速、準確地計算出流體的流量。

一、前言

目前市場上的主要流量計產品在對傳感器輸出的含有噪聲的信號的處理上，主要采用模擬濾波來實現，采用這種方式抗干擾能力差、智能化水平低、適應性差，已經不能滿足當前工農業生產和社會生活的需要。本項目針對這種情況設計了一種以數字信號處理器（DSP）為核心的智能流量計儀器系統。它采用了先進的基于數字信號處理器的硬件平臺，完成對渦街傳感器輸出信號的數字濾波和數字化信息處理，快速、準確地計算出流體的流量。

二、系統的硬件設計

1、系統設計的原理

當前流量計產品主要由兩個部分構成，即流量傳感器部分和信號信息處理部分，本文主要對傳感器輸出信號的處理技術進行研究。

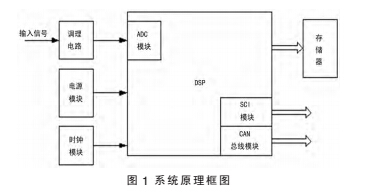

在實驗中選用先進的 TMS320LF2407 為核心構建系統。 LF2407A DSP 芯片是基于 C2000 平臺的定點運算數字信號處理器，具有 40MIPS 的運行速度，使得其能提供比傳統 16位微控制器和微處理器更高的性價比 。以 LF2407A 數字信號處理器芯片為核心構建測量系統，傳感器輸出的信號經過調理電路的處理，達到 LF2407A DSP 芯片的 A/D 轉換器對輸入信號的要求。由 DSP 芯片控制片內外設通過 SPI、SCI 模塊等數字接口與外界進行通信原理圖見圖 1。

LF2407A 數字信號處理器芯片的 A/D 轉換器所允許的輸入信號為 0～3.3V，所選用的壓電晶體渦街傳感器輸出的信號為 -3mV ～+3mV 正弦波 ，這樣微弱的信號顯然不滿足 LF2407A 數字信號處理器芯片 A/D 轉換器的要求，所以在 A/D 轉換前要對傳感器輸出信號進行放大、抬升、濾波三步調理。選用斬波穩零式高精度運算放大器 ICL7650 對傳感器輸出信號進行放大，并且在調理電路的***后選用 OP07 搭建濾波電路對信號進行必要的濾波，將輸出信號中的高頻噪聲干擾濾去。

2、信號放大和抬升

ICL7650 除了具有普通運算放大器的特點和應用范圍外，還具有高增益、高共模抑制比、失調小、漂移低等特點，所以常常被用在微弱信號的前置放大器中。

由渦街流量傳感器輸出的電壓信號為一頻率變化的含有各種噪聲的正弦波信號，即同時具有正、負電壓，并且幅值小（毫伏級），而 LF2407A 數字信號處理器芯片的 A/D 轉換器要求輸入的信號必須為正電壓，所以還要將信號抬升到 0～3.3V區間內。并且為了盡可能提高***后的信號處理精度，我們要使得信號經過放大后高、低電平盡可能接近 0、3.3V。

3、信號的濾波

濾波器是具有頻率選擇功能的電路，它允許一定頻率范圍內的信號通過，而對不需要傳送的信號實現有效的抑制。所以將運放與反饋引入 RC 濾波器，構成有源 RC 濾波器，可以使 Q 值提高，獲得合適的過渡帶，提高濾波質量。

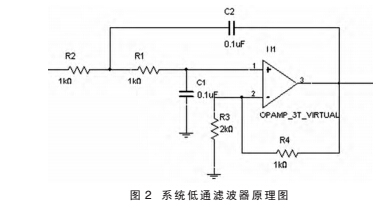

本系統采用了 LF2407A 數字信號處理器進行信號的處理運算，可以在系統處理速度允許的情況下模擬部分簡化電路設計，將復雜的信號濾波由數字信號處理器進行，具體見圖 2。這樣做既節約了成本，也可以獲得更好的信號質量。隨著技術的進步，濾波算法的效率會越來越高，通過運用先進的軟件數字濾波算法，可以很方便的完成信號的數字濾波處理。普通渦街傳感器的輸出信號的頻率范圍為2～2KHz，用 OP07 運算放大器構建一個通帶為 2KHz 的二階低通濾波器放大、抬升電路的輸出信號進行濾波。

4、數字信號處理器及外圍電路設計

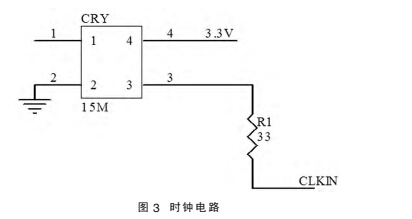

（1）時鐘電路 LF2407A 數字信號處理器芯片的工作頻率為 40MHz，

選用 10MHz 的有源晶體振蕩器，需要供電電壓為 3.3V，可以直接連接到 LF2407A 數字信號處理器芯片的 XTAL1 腳上。需要在內部進行 4 倍頻，達到 40MHz 的工作頻率。確定 C8 為 0.015μF、C7 為 0.68、R14 為 11Ω 具體見圖 3。

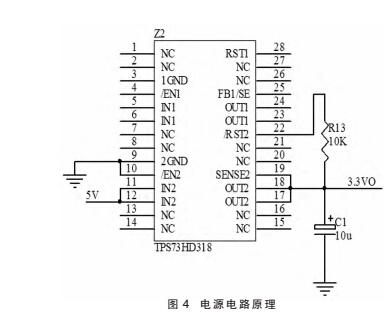

（2）電源電路為了提供穩定的系統電源和保證系統的正常工作，選用 TI 公司與 LF2407A 數字信號處理器芯片配套的電源芯片—TPS73HD318。輸入電壓為 5V，輸出電壓為 3.3V，輸出***大電流為 1.2A。

系統由外部輸入 5V 交流電，經過濾波處理后提供給 HD318 芯片，由芯片輸出穩定的 3.3V 電壓供給 LF2407A 數字信號處理器芯片內核、片內 A/D 轉換器以及 PLL 模塊。另外，5V 電源經過濾波以后還要提供給 Flash 存儲器作為編程電壓，見圖 4。在高頻情況下數字、模擬兩部分電路會互相產生較大的噪聲和電磁干擾，為了避免這種情況，數字電路和模擬電路的要獨立供電，數字地和模擬地也要分開，在每個電源的輸出端都要有一個磁珠進行隔離。而且 LF2407A 數字信號處理器芯片每個電源輸入端都要有相應的電容進行去耦合濾波，必要的地方還要添加鉭電容以提高效果。在 PCB 設計時要注意使濾波電容與所對應的電源輸入端盡可能的近。

三、系統程序設計介紹

系統程序主要是用來控制系統運行、控制 A/D 轉換和控制系統與其他流量計或者計算機等外部設備通信。

 系統程序中主要模塊有系統初始化模塊、A/D 轉換程序模塊和 SCI 通信控制程序模塊。

如果系統可以與外部進行通信，則當所存儲數據溢出時可以將數據送往外部設備，這樣可以將數據連續存儲，便于使用者的長期檢測。如果系統不需要將數據長期保存，則保留***新數據，拋棄舊數據，這樣可用于實時檢測而不需長期紀錄的領域。

1、系統初始化模塊

在系統初始化時，除去設置一些系統寄存器以外，還要初始化 ADC 模塊和 SPI 模塊。需要注意的是：在初始化階段首先要使用狀態寄存器 ST0 中的全局中斷使能位 INTM來關閉核心中斷，在主程序開始時再打開。

在本項目中選用的外部有源晶振頻率為 10MHz，PLL（鎖相環）倍頻系數選擇為 4 倍，將 SCSI1 中 CLK PS2、CLKPS1、CLK PS0 三位均置 0。

將片內雙端口 RAM 中 B0 塊配置為數據存儲器，用來存放 A/D 轉換結果。

2、ADC 模塊設置

在項目中只對一個模擬通道進行轉換，使用兩個 8 狀態的排序器，選用 ADC0 通道。轉換后結果可從 RESULT0中讀取。將轉換后的結果存在 DARAM 中的 B0 塊。

3、SCI 模塊設置

在 SCI 模塊設置中，可以通過 SCI 通信控制寄存器SCICCR 來定義用于 SCI 的字符格式、協議和通信模式。

在本項目中完成的是系統運行的基本程序設置，使硬件平臺能夠順利運行。

四、結論

流量計產品在現代工農業生產和社會生活的諸多領域中的應用越來越廣泛，市場對流量計產品的要求也越來越高，針對目前市場上現有傳統流量計產品抗干擾能力較差、智能化水平較低、適應性差、精度不夠高的技術不足，本項目結合信息技術領域內的新技術，就流量計中信息的數字化處理技術進行了研究，以 TMS320LF2407A 數字信號處理器為核心組建硬件平臺，設計了一種具有一定數字化、智能化、信息化水平的流量計產品。
