插入式流量計在大口徑水流量測量中占有重要的地位，重量輕、壓損小、易于安裝和維修，是插入式流量計的一大優點，下面華云儀表為大家整理插入式液體流量計種類。





幾種插入式流量計的比較



（1）插入式渦輪流量計。價格較低，適合測量潔凈液體的流量。流體中含固體顆?；蛘吵砦飼r(shí)，極易導致渦輪卡滯。流體中夾帶的纖維、四氟生料帶之類的異物，極易繞在渦輪葉片上，導致流量系數改變，而大口徑管路上加裝網目數滿足要求的過濾器又不大現實，因而影響了人們對插入式渦輪流量計的選用。



（2）差壓式均速管流量計。這種流量計在大口徑水流量測量中用得較多。主要原因是結構簡單，價格便宜，維修方便。因?qū)購搅魉儆?jì)型，只要儀表插入桿長度同管徑相吻合，儀表示值受管內流速分布的影響較小。均速管在安裝時要特別注意引壓管中不能有氣體存在。



（3）插入式渦街流量計。插入式渦街流量計本身精度可達±1％，耐臟性比插入式渦輪流量計好，被測流體中有少量泥沙時也不會像均速管那樣容易引起故障，但受其測量原理的制約，用來測量水流量時，可測流速下限只能達到0.3m/s，因此，在測量對象的流速下限要求更低時，不能勝任。

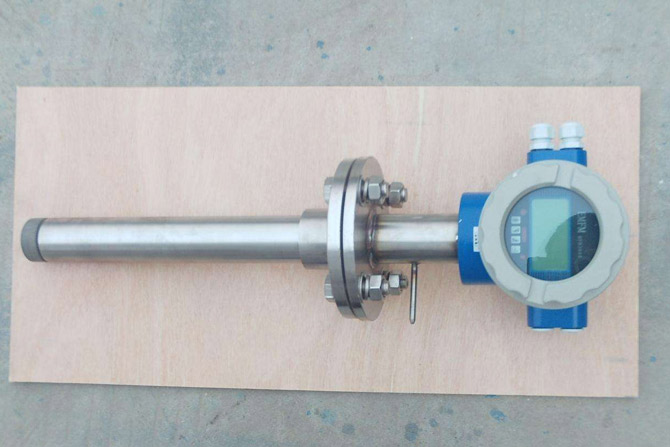

（4）插入式電磁流量計。同其他插入式流量計相比，用插入式電磁流量計測量大口徑管道水流量具有明顯的優越性。范圍度特別大；測量頭有較高的精度；阻塞影響可忽略；有浸沒型產品，安裝在儀表井中被水淹沒也不影響正常測量。



插入式流量計是基于速度面積法工作的，不論測量頭是何種測量原理，管道中都必須充滿液體。為了防止液體中的氣體在管道內積聚，管道的最高點都應安裝排氣閥，實行自動排氣或人工定期排氣。



插入式流量計有哪些與主要應用



插入式電磁流量計與流體接觸的傳感器零部件有襯里（或絕緣材料制成的測量管）、電極、接地環和密封墊片，其材料的耐腐蝕性、耐磨耗性和使用件少，形狀簡單，材料選擇靈活溫度上限等影響儀表對流體的適應性。由于零部件少，形狀簡單，材料選擇靈活，電磁流量傳感器對流體的適應性強。



插入式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。插入式電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。



插入式渦街流量計的優點是抗振性能特別好，無零點漂移，可靠性高。通過長時間對渦街流量計進行的大量波形分析和頻譜分析，設計出探頭形狀、壁厚，高度、探頭桿直徑及與之相配套的壓電晶體，采用先進的數控車床進行加工，確保加工的同軸度和光潔度等技術參數，配合特殊的工藝處理，克服渦街流量計存在的固有自振蕩頻率對信號的影響這個通病。



插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。



插入式超聲波流量計根據對信號檢測的原理超聲流量計可分為傳播速度差法(直接時差法、時差法、相位差法和頻差法)、波束偏移法、多普勒法、互相關法、空間濾法及噪聲法等。超聲流量計和電磁流量計一樣，因儀表流通通道未設置任何阻礙件，均屬無阻礙流量計，是適于解決流量測量困難問題的一類流量計，特別在大口徑流量測量方面有較突出的優點。



插入式超聲波流量計主要應用于石油、化工、冶金、電力、給排水等領域。



插入式渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上?？梢燥@示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。



插入式渦輪流量計主要用于石油、化工、冶金、科研等領域的計量、控制系統。



插入式靶式流量計是在傳統靶式流量計的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量插入式靶式流量計計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。



插入式靶式流量計在小流量、高粘度、易凝易堵、高低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性。主要用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。



流量計選型四大原則



原則一



流量計選型是指按照生產要求，從儀表產品供應的實際情況出發，綜合地考慮測量的安全、準確和經濟性，并根據被測流體的性質及流動情況確定流量取樣裝置的方式和測量?jī)x表的型式和規格。



流量測量的安全可靠，首先是測量方式可靠，即取樣裝置在運行中不會發生機械強度或電氣回路故障而引起事故；二是測量?jī)x表無論在正常生產或故障情況下都不致影響生產系統的安全。例如，對發電廠高溫高壓主蒸汽流量的測量，其安裝于管道中的一次測量元件必須牢固，以確保在高速汽流沖刷下不發生機構損壞。因此，一般都優先選用標準節流裝置，而不選用懸臂梁式雙重喇叭管或插入式流量計等非標準測速裝置，以及結構強度低的靶式、渦輪流量計等。燃油電廠和有可燃性氣體的場合，應選用防爆型儀表。



原則二



在保證儀表安全運行的基礎上，力求提高儀表的準確性和節能性。為此，不僅要選用滿足準確度要求的顯示儀表，而且要根據被測介質的特點選擇合理的測量方式。發電廠主蒸汽流量測量，由于其對電廠安全和經濟性至關重要，一般都采用成熟的標準節流裝量配差壓流量計，化學水處理的污水和燃油分別屬臟污流和低雷諾數粘性流，都不適用標準節流件。對臟污流一般選用圓缺孔板等非標準節流件配差壓計或超聲多普勒式流量計，而粘性流可分別采用容積式、靶式或楔形流量計等。水輪機人口水量、凝汽器循環水量及回?zé)釞C(jī)組的回?zé)嵴羝榷际谴蠊軓剑?00mm以上）的流量測量參數，由于加工創造困難和壓損大，一般都不選用標準節流裝置。根據被測介質特件及測量準確度要求，分別采用插入式流量計、測速元件配差壓計、超聲波流量計，或采用標記法、模擬法等無能損方式測流量。



原則三



為保證流量計使用壽命及準確性，選型時還要注意儀表的防振要求。在濕熱地區要選擇濕熱式儀表。



正確地選擇儀表的規格，也是保證儀表使用壽命和準確度的重要一環。應特別注意靜壓及耐溫的選擇。儀表的靜壓即耐壓程度，它應稍大于被測介質的工作壓力，一般取1.25倍，以保證不發生泄漏或意外。量程范圍的選擇，主要是儀表刻度上限的選擇。選小了，易過載，損壞儀表；選大了，有礙于測量的準確性。一般選為實際運行中**流量值的1.2一1.3倍。



原則四



安裝在生產管道上長期運行的接觸式儀表，還應考慮流量測量元件所造成的能量損失。一般情況下，在同一生產管道中不應選用多個壓損較大的測量元件，如節流元件等。
