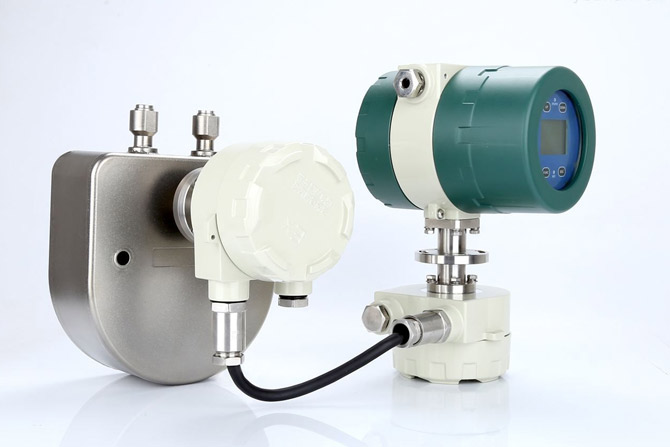

質量流量計測量系統采用科里奧利原理，不僅能直接測量和顯示被測介質的溫度和密度，還可顯示被測介質的質量流量，那么安裝質量流量計應注意什么？





一、質量流量計的安裝注意事項



1.安裝地點的選擇：應避免電磁干擾。傳感器及變送器的安裝地點應盡量遠離強電磁場，如大功率馬達、變壓設施、變頻設備等。



2.正式安裝流量計之前，請勿將流量計進、出口的保護套除去，以防雜物進入流量計。



3.安裝時應注意流量計外殼上的流向標志。雖然質量流量可雙向測量，但最好依流向標志安裝，以防組態時出錯。



4.質量流量計上、下游一般無直管段要求。



5.工藝管道的中心應對齊（用眼觀察無明顯偏離）。不能在安裝時用流量計硬行拉直上、下游工藝管道，以避免損壞流量計。流量計上、下游工藝管道近法蘭處應有牢固支撐及夾持以防止震動影響測量精度。焊接時注意勿讓電流經過表體，即靶線與焊線在傳感器同側。



6.流量計上、下游應裝有手動截止閥以方便調零、維護及確護流量計不工作時可處于滿管狀態。



7.在測量易汽化介質時，流量計下游最好裝有壓力表，以觀察在線壓力，用以控制適當?shù)谋硥?，防止汽化。若在流量?jì)中發生汽化將影響測量精度，甚至影響流量計正常工作。



8.一般建議：測量液體流量時，流量計向下安裝，安裝在工藝管道的相對低點位置。



9.測量氣體流量時流量計朝上安裝。測量漿液狀介質時一般采用旗式（豎式）安裝（但如流量計外形為三角形的如CMF025，CMF050等，一般采用向上安裝）。



10.接線：電源線，流量計信號線及輸出信號線應走各自獨立的管線以防止互相干擾。輸出信號線最好選用帶屏蔽的絞合線。傳感器與變送器之間的最遠距離為300米，接線完成后應蓋緊接線盒蓋，并密封穿線孔以防止潮氣進入影響測量。



11.如介質為常溫易凝物,需采取保溫措施.注意要將傳感器接線盒置于保溫層外。



二、質量流量計安裝時注意事項



除以上幾點要著重考慮之外，還應遵循下列原則:



1.流量計設計旁路，前后都有截止閥，方便標零流量計的管線上總是有控制閥，控制閥應裝在流量計下游，以避免由閥門產生任何流速分布擾動和氣穴，從而影響測量精度。條件允許的話為流量計設計配備一個旁通路線，就可以在工藝管道線不斷流的情況下，對流量計進行離線檢定或修理。零點漂移是科氏力式質量流量計在實際運行中經常遇到的問題。尤其是在小流量測量時，零點漂移對測量準確度的影響較為嚴重。定期進行零點檢查和調整是非常必要的。零點檢查至少每三個月進行一次。



2.測量液體介質選擇較低安裝位置當用科氏力式質量流量計測量液體介質，特別是易汽化的液體或含有少量氣體的液體介質時，應把流量傳感器安裝在管道的較低處，而不要將傳感器安裝在管道的最高處，以防止夾雜的氣體在測量管中聚集而導致測量誤差。此外，有條件的話，還應考慮流量計安裝、日常維護及拆卸的方便。譬如，不要將傳感器裝得太高，也不要裝在周圍管線多而復雜的地方。這些做法，都會為流量計的安裝和日常維護提供方便。



3.“無應力”的措施“無應力”安裝是科氏力式質量流量計傳感器安裝必須遵守的前提，也是與其他流量傳感器安裝的最大區別。筆者在改型安裝時就進行了提前預制管道。我們可以利用工藝連接件面到面的準確尺寸，首先把要安裝的傳感器與配置的上、下游管線 (各有一段適當?shù)拈L(zhǎng)度即可)同軸對準并連接好，同時注意保持連接件的受力均勻，再安裝好上、下游截止閥及其外配管 (各有一小段即可)，將這些作為一個整體預先連接好，然后整體吊裝與工藝主管線相焊接。



4.接地措施可靠流量計必須良好接地以便保證其正常運行。特別是當工藝管線接地不良時，應考慮傳感器直接電氣接地。連接傳感器與變送器的信號電纜，在強電磁干擾區必須屏蔽且兩端接地，筆者所在的空分裝置就使用了這種方法。但在防爆的危險區域時，只能一端接地，具體在哪端接地，應按說明書中有關要求確定。



三、使用中注意事項



1.設計時要針對具體情況選用合適的流量計，特別要對流體性質了解清楚，如流量、溫度、壓力、密度、黏度等，根據這些情況選用合適儀表。另外要使用質量信譽較好公司天辰博銳的產品，確保應用良好。必須熟悉設計標準；剛開始我們由于不熟悉設計標準，在設計過程中把質量流量計(測量介質液化氣的)設計在調節閥后，造成了在低流量情況下調節閥基本全關，使質量流量計前后壓差過小，流過流量計的介質過少或中斷，從而使流量計不能正常計量，造成計量誤差；最后的解決辦法是：在預先知道裝置壓降到一定程度下，適當調整流量計下游閥門開度，確保流量計兩端有一個足夠計量的壓差，保證質量流量計連續計量，以避免計量誤差。



2.質量流量計應用的成功與否，與安裝有直接關系。除正常安裝要求外，要特別注意減少振動影響，對來自管線及現場環境的振動要盡量設法避免，可以采取如加固定墩等辦法來克服振動干擾。



3.儀表投用時要嚴格按照出廠校驗單的數據對儀表進行初始化，這也是保證測量準確的前提。



4.儀表使用過程中在使用條件下有必要進行準確的零點標定。質量流量計屬于在線使用的高度測量?jī)x表，零點的漂移對測量結果有影響，長期使用時一定要定期進行標定。重點是對零點進行在線標定，儀表投運后進行了兩次標定，從結果上看都存在零點漂移問題，其漂移量雖然不影響其實際度，但也造成了一定計量誤差。對此定期在線標定零點應納入質量流量計的管理范圍，也應引起各使用單位的重視。不同產品零點穩定度不同。



5.一定要避免超過使用儀表范圍的情況發生，這會引起儀表測量度的下降，嚴重時會導致儀表?yè)p壞。例如由于超過儀表使用溫度范圍的蒸汽掃線等操作，將會使檢測線圈損壞而使儀表無法再使用。



6.要求對其精心維護，對現場的振動及使用條件進行經常檢查等，以保證度及儀表的安全。



7.防止人為斷電和拆線。采取斷電和拆信號線的辦法使流量計短時間不計量，從而造成計量糾紛。
