蒸汽流量計的原理是什么?蒸汽流量計性價比高嗎
蒸汽流量計的原理是什么?蒸汽流量計性價比高嗎?
蒸汽流量計是一種根據卡門渦街原理測量流量的流量計，屬于最年輕的流量計類型。測量流體介質中放置一個或多個非流線型渦流發生器，測量流體介質在發生器兩側交替釋放規則排列的渦流列。蒸汽流量計頻率在一定范圍內與管道流體介質的流速成正比。通過晶體管或差動電容檢測渦流列的產生頻率，獲得測量介質的流量。渦蒸汽流量計具有結構簡單、安裝維護方便、使用壽命長、通用性好、穩定性高的特點，其測量精度不受介質的壓力、溫度、粘度和密度的影響，可以直接測量工作條件下蒸汽、空氣、氣體、水和液體的體積流量。
蒸汽流量計要求被測流體介質具有較高的流速，產生渦流列，會產生噪聲。流量測量精度在1.0%-2.0%之間，直徑一般在300
mm以內，較大的必須使用插入式，精度下降明顯。根據渦流頻率的檢測方式，渦街流量計可分為電容式、應變式、應力式、振動體式、熱敏式、光電式和超聲波式。
2.電磁流量計的原理及選擇

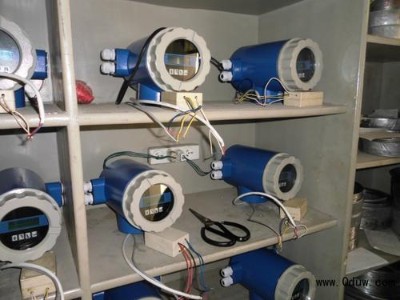

電磁流量計利用電磁感應來測量流量，利用切割磁力線產生的感應電動勢來測量流體介質的流量，因此只能測量導電流體介質，可用于測量電導率5s/cm的鹽、酸、堿溶液、水等流體介質，也可測量泥漿、紙漿、礦漿等導電漿料的流量。
電磁流量計產生很小的壓力損失，可以測量很寬范圍的流動介質。最小流量與最大流量之比通常可達到13，336，020以上。被測流體介質流量與產生的輸出信號成線性關系，測量精度優于0.5%。電磁流量計是一種體積流量測量?jī)x，其測量不受被測流體介質的粘度、粘度和溫度的影響。因此，電磁流量計只有用水校準后才能用于其他導電流體介質的流動。目前，工業電磁流量計的直徑可以從幾毫米到幾米不等，我國現有的實流校準設備的最大直徑已經達到3米。
3.科里奧利質量流量計的原理及選擇
流體體積是因變量，隨溫度和壓力變化，而流體質量不隨溫度和壓力變化。精確的生產過程控制、質量控制、交易結算、消耗控制等等都需要精確的測量數據。如果渦街流量計、電磁流量計、孔板流量計等體積流量計不能滿足要求，則需要對壓力、溫度、密度等參數進行修改，間接獲得被測流體介質的質量。中間環節多，人為因素多，準確性難以保證。隨著科學技術的發展，質量流量計已經出現，可以直接測量流體介質的質量。質量流量計主要分為差壓質量流量計、熱質量流量計和科里奧利質量流量計，它們的工作原理是不同的。其中，科里奧利質量流量計是一種直接測量質量流量的儀器，由與流體介質質量流量成正比的科里奧利力構成。由于它能準確測量管道中流體介質的質量流量，并具有穩定性高、可靠性好、測量范圍大的特點，可應用于高粘度流體的測量，因此受到化工生產企業的青睞。
4.差壓流量計的原理及選擇
差壓流量計是一種測量流體介質流量的儀器，它利用被測流體介質流過節流裝置時，其流通面積局部減小和收縮的原理，壓差與流量之間存在內在聯系。常用的節流裝置有孔板、文丘里管、噴嘴等。差壓流量計具有結構牢固、性能穩定、使用壽命長、便于批量生產等優點，是目前應用最廣泛的流量計。但是差壓流量計也有其固有的缺點，比如測量精度低，測量范圍窄，一般只有：1
~ 4:1，安裝要求高，壓力損失大。
