雷達物位計怎么安裝
雷達物位計怎么安裝？雷達物位計的精確度以及精密度非常的高，要經過專業的安裝，正確的使用，才能得到精準良好的測量效果。
一、如何安裝雷達物位計
1. 不要把設備安裝在進料口、進料簾、漩渦等位置，被測物體在注入的時候會產生部分幅度造成虛假回波，導致數據不精確。漩渦則會引起不規則液位，影響微波信號產生散射，造成信號衰弱，導致數據不正確，所以要注意。
2. 安裝的容器內配有攪拌器，攪拌時會產生不規則漩渦，造成信號衰減，而且攪拌器上的葉片也會反射微波信號，造成虛假數據。尤其是在被測量的物體，物體相對介電常數較小并且達到低液位的時候，攪拌器對設備探測的數據造成的影響十分嚴重。所以雷達物位計的安裝要避開攪拌器附近。
3. 面對具有腐蝕性和已結晶的物體液體時，為了防止雷達物位計的傳感器受到影響，一般都會采用配備聚四氟乙烯防護膜和分體法蘭式結構的儀器型號。但是零件的耐高溫程度不是太高，聚四氟乙烯只能達到200℃。所以為了避免因零件原因?qū)y量數據產生影響，安裝是要求法蘭端面和最高液位之間要保持一定的安全距離。
4. 如果安裝的容器是一個凹形或者錐形，那么調試的時候一定要注意雷達波束要達到容器最低點的位置，如果被測物體的液位低于雷達波束記錄的最低點，那么將無法測量，所以安裝是要盡量的對最低點位置進行調整，確保測量數據的正確性。
二、雷達物位計安裝應注意的問題
1.當測量液態物料時，傳感器的軸線和介質表面保持垂直；當測量固態物料時，由于固體介質會有一個堆角，傳感器要傾斜一定的角度。
2.盡量避免在發射角內有造成假反射的裝置。特別要避免在距離天線最近的1/3錐形發射區內有障礙裝置(因為障礙裝置越近，虛假反射信號越強)。若實在避免不了，建議用一個折射板將過強的虛假反射信號折射走。這樣可以減小假回波的能量密度，使傳感器較容易地將虛假信號濾出。

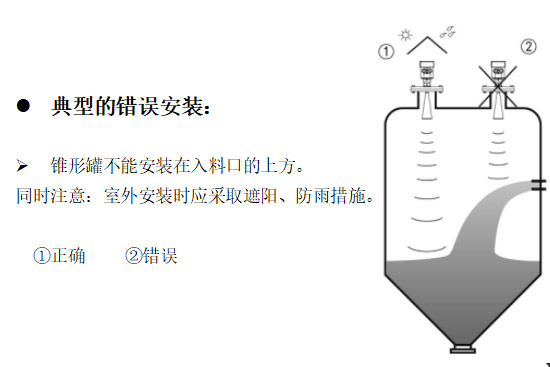

3.要避開進料口，以免產生虛假反射。
4.傳感器不要安裝在拱形罐的中心處(否則傳感器收到的虛假回波會增強)，也不能距離罐壁很近安裝，最佳安裝位置在容器半徑的1/2處。
5.要避免安裝在有很強渦流的地方。如：由于攪拌或很強的化學反應等，建議采用導波管或旁通管測量。
6.若傳感器安裝在接管上，天線必須從接管伸出來。喇叭口天線伸出接管至少10mm。棒式天線接管長度最大100或250mm。接管直徑最小250mm?？梢圆扇〖哟蠼庸苤睆降姆椒?，以減少由于接管產生的干擾回波。
7.關于導波管天線：導波管內壁一定要光滑，下面開口的導波管必須達到需要的最低液位，這樣才能在管道中進行測量。傳感器的類型牌要對準導波管開孔的軸線。若被測介電常數小于4，需在導波管末端安裝反射板，或?qū)Рü苣┒藦澇梢粋€彎度，將容器底的反射回波折射走。
三、安裝后雷達物位計精度不準怎么辦
但雷達物位計在測量以上介質物位時會遇到精度不準的問題,下面來了解一下影響精度的因素及解決方法。
(1)雷達物位計接收反射波能的數量依賴于被測介質的反射特性,反射率取決于被測介質的傳導率和介電常數兩特性,介電常數低,傳導率低的液體反射信號弱,信號衰減嚴重,因此,雷達物位計測量物位時,一定要考慮發射電磁波信號源的功率強弱。
(2)被測介質的液位波動或泡沫散射會引起信號減弱,因此要提高信號源的功率或加導波管。
(3)被測介質的罐內有障礙物時,會產生虛假信號,影響雷達物位計的正常工作,為此要采用功能強的微處理器進行復雜的信號處理。同時,在安裝時盡量避免罐內的障礙物。
(4)雷達物位計的安裝應盡量使天線發射的電磁波垂直于被測介質的液面,同時要使天線盡可能多接收到液面反射波。
(5)雷達物位計在測量罐頂時,應使液面與天線保持一段距離,這是為了防止被測介質對天線會有腐蝕性。同時在測量罐底液位時,發射波可能穿透罐底液面,打到罐底,這樣反射回來的波就是干擾波?；蛘弋敼薜诪榘夹位蝈F形時,當液面低于此點時,雷達物位計也無法測量。所以在信號處理的問題上,要注意限值的選定。
(6)雷達物位計在不同的工況中應選擇不同形狀的天線。為避免罐壁、罐內干擾物產生干擾,建議選用導波管來避免干擾回波。
