科里奧利質量流量計檢定中問題分析與處理

科里奧利質量流量計(Coriolis Mass Flowmeter,簡稱CMF)是利用流體在振動管中流動時,產生與質量流量成正比的科里奧利力,通過測量科氏力,從而測得質量流量的儀表。由于科里奧利質量流量計精度高,且可以直接測得包括質量流量、密度和溫度等重要參數,所以被廣泛應用于貿易交接、工藝控制等領域。

1科里奧利質量流量計的工作原理

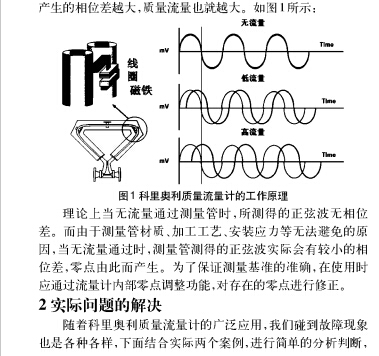

科里奧利質量流量計分為傳感器與變送器兩部分,傳感器作為測量部分包括測量管、驅動線圈和磁鐵、測量線圈與磁鐵、電阻溫度計、核心處理器等。驅動線圈與磁鐵配合使用,使科里奧利質量流量計傳感器的測量管發生振動,經線圈驅動,使測量管以其諧振頻率進行振動。而測量管兩側安裝有檢測線圈與磁鐵構成的電磁檢測器,當測量管振動時,兩個檢測線圈將持續產生正弦波信號。在沒有流量通過時,形成的正弦波的相位差為零。當有介質通過測量管的入口測管和出口測管時,都會產生科里奧利力。這些力會使測量管彼此做相對扭曲振動。由于測量管的扭曲,使入口側與出口側的運動不同,因此檢測組件上產生的正弦波出現不同步現象,即兩個正弦波出現了相位差。而此相位差與質量流量成正比?？评飱W利力越大
