用活動式體積管檢定原油流量計是一種經濟、高效的檢定方式，廣泛應用于中小型原油計量站。自動化技術的應用給檢定帶來便利的同時也增加了誤差來源，脈沖插入技術、溫度和壓力補償都會給檢定結果帶來誤差，檢定時需對測量軟件、流量計***小脈沖數、溫度穩定性、信號分配器、消氣器等進行驗證和確認，而且應滿足相應檢定規程的要求，在有效位數保留、數據修約等方面還應滿足相關標準的要求。這樣才能降低測量誤差，提高檢定質量。

流量計是原油貿易計量中***關鍵的設備，體積管是檢定原油流量計的一種流量標準裝置，活動式體積管通常用于小型計量站流量計的檢定。本文就活動式體積管檢定原油流量計過程中應注意的事項展開討論。

1.體積管的軟件驗證

目前，大多數體積管生產廠家都已實現了體積管檢定過程自動化，從流量計的脈沖信號采集到***后的檢定結果處理、原始資料的生成，都可以依靠計算機軟件完成，減少了人為誤差。但是這對測量軟件的準確性要求非常高，如果某個數據或計算公式錯誤，會對***后的測量結果產生影響，使測量結果不準確。曾發生過所使用的體積管在投產前就存在測量軟件錯誤的情況，體積管生產廠家因壓力

單位使用錯誤，導致軟件在計算液體壓縮系數 k 時產生錯誤，進而造成***終計算結果與正確值相差4%。因此，有必要對體積管標準裝置的計算軟件進行驗證。

軟件驗證是按照相關標準中的數據錄取規則和檢定規程中的計算步驟，用手工計算的方式對體積管標準裝置自帶軟件的計算結果進行驗證。驗證時應注意，計算參數有效位數的保留應符合文獻的規定，數據修約應符合文獻[3]的規定。軟件驗證不僅可以發現測量軟件的顯著錯誤，還可以糾正一些細節問題，從而保證計量結果準確可靠。

2.對流量計的要求

因活動式體積管的標準容積一般較小，通常會使用脈沖插入技術提高分辨力。脈沖插入技術是以流量計脈沖頻率沒有明顯變化的假設為前提，但由內部旋轉非線性度引起的頻率變化將降低流量計檢定的準確度。渦輪流量計、容積式流量計等旋轉式流量計，特別是刮板流量計、羅茨流量計等容積式流量計，由于內部旋轉非線性度和其他的隨機波動，脈沖的時間間隔是不太規則的。例如某單位使用的一臺刮板流量計，在 200 m3/h流量下，用頻率計測試，其脈沖頻率變化范圍為 350~650 Hz。在此工況下，用一個標準容積為 120 L、雙計時脈沖插入法的活動式體積管檢定，根據文獻[4]給出的脈沖數計算方法，內部旋轉非線性度引入的誤差可達0.11%，對于***大允許誤差為 0.2%的流量計來說，該誤差顯然會對檢定結果造成影響。

通過以上分析可知，不是一臺體積管可以檢定所有的流量計。為得到可接受的流量計檢定結果，檢定前應核實流量計性能參數。根據文獻第 6條的要求，流量計應滿足以下條件：一次檢定過程中流量計轉子旋轉一周以上，發出脈沖數大于 100；如果脈沖間隔按隨機方式分布，***少脈沖數應滿足文獻公式 9的要求。

當流量計存在嚴重的周期性內部旋轉非線性度時，通過增加檢定運行次數來增加收集的脈沖數，或?qū)⒘髁坑?jì)脈沖發訊器調至轉子旋轉一周只發一個脈沖，可在一定程度上減輕非線性帶來的影響。

在進行流量計檢定時通常都會根據檢定規程操作，但是檢定規程中并沒有給出對流量計脈沖數的要求，如果被檢流量計不滿足文獻[4]的要求，有可能給出錯誤的檢定結論。因此，在進行原油流量計檢定時不只應關注相應檢定規程，還應關注原油計量相關標準。

3.壓力、溫度監測注意事項

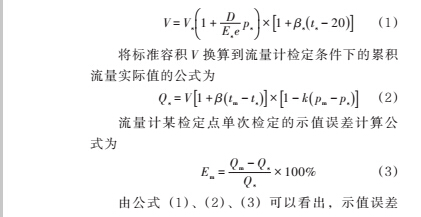

根據文獻，用體積管法檢定容積式流量計時標準容積的計算公式為

由公式（1）、（2）、（3）可以看出，示值誤差Em 的準確度與體積管的標準容積 Vs 、體積管內徑 D 、體積管壁厚 e 、體積管材料的彈性模量 Es 、標準裝置的體膨脹系數 βs 、液體膨脹系數 β 、液體壓縮系數 k 、標準裝置處液體溫度平均值 ts 、標準裝置處的液體表壓力平均值 ps 、流量計處液體溫度平均值 tm 、流量計處液體表壓力平均值 pm 等參數有關，其中 Vs、D、e、Es、βs、β、k 可以通過體積管標準裝置的出廠檢驗報告、查表等方式獲得，需要在檢定過程中測量的量為 ts、ps、tm、pm 。因此，在檢定過程中應密切注意對壓力、溫度的監控。

通過上述分析發現，檢定過程中溫度的變化會對測量結果造成一定的影響。文獻和文獻對檢定過程中介質溫度變化提出了“不能超過±0.5 ℃” 的要求，但是僅保證介質溫度的穩定尚不足以確保測量結果的準確。由于體積管處與流量計處溫度測量儀表的安裝方式及工藝可能不同，造成溫度響應時間不同，如果檢定過程中有一處的溫度尚未達到平衡狀態，將對檢定結果造成影響。因此，檢定開始前應先在較大流量下運行一段時間，同時監控體積管處與流量計處溫度的差值，當兩處溫度差值恒定后方可開始檢定。

實際工作中，為方便檢定，流量計系統通常會將壓力、溫度信號通過信號分配器分成兩路，一路自用，另一路用于檢定。但是信號經過信號分配器后可能會發生改變，可通過更換信號通道的方式，檢查經分配后的兩路信號是否一致，必要時應放棄使用信號分配器，將溫度、壓力信號直接接入檢定系統，以消除誤差。

4.消氣器效果檢查

為消除原油中的氣體對計量結果的影響，根據相關設計規范，可在流量計前安裝消氣器。如果消氣器效果不好，檢定介質中會有氣體存在。由于氣體流動存在不確定性，檢定時流量計重復性結果通常會不合格。雖然通過放氣等措施可以得到合格的檢定數據，但是由于系統中有氣體存在，計量數據中包含了該部分氣體的體積，會嚴重?fù)p害原油接方的利益。因此，當檢定介質中存在氣體時，即使流量計合格，整個計量系統的測量數據也已失準，此時計量系統應停止使用，將流量計送外檢定也不能發現類似問題。而活動式體積管在線實流檢定相比離線檢定具有一定的優勢，它可以發現計量系統配套儀表、設備存在的問題。
