摘要: 某核電廠熱水加熱系統( VYS) 調試過程中采用磁翻板液位計對波動箱液位進行測量，為防止系統沖洗過程中除鹽水溢出波動箱和除鹽水補給閥頻繁動作，對磁翻板液位計參數進行優化。參數優化后的沖洗試驗表明，波動箱液位正常，磁翻板液位計工作正常，可以很好地對波動箱液位進行監測。

引言：



        我國的核電廠均分布在沿海地區，而浙江、山東、遼寧等地區冬季溫度較低，設備容易凍裂，工作環境較差。核電廠熱水加熱系統( VYS) 在冬季天氣寒冷期間為特定的輔助廠房、附屬?gòu)S房、放射性廢物廠房的空氣處理機組、單元加熱器和風管加熱盤提供熱水，以防止設備凍壞并提高工作的舒適性。核電廠VYS 包括熱交換器、熱水循環泵、波動箱、化學加藥罐和相關的閥門儀表。系統沖洗是運行試驗前的一個重要環節，目的是驗證系統管道強度，清除管道內焊渣，驗證泵參數是否符合帶載要求。波動箱可補償溫度變化導致的系統水容積變化，同時還能補償閉環系統的外漏，為泵提供一個穩定的入口壓力，防止泵因入口壓力不足而汽蝕。



1、存在的問題：



         某核電廠波動箱參數為: 設計溫度，121 ℃; 設計壓力，1． 1 MPa; 液位范圍，0 ～ 234． 4 cm。該廠采用磁翻板液位計對波動箱液位進行測量，此磁翻板液位計采用先進的模糊邏輯對信號進行分析處理，適用于存儲容器和過程容器，具有對人體及環境均無害、不受介質密度的影響、通用性強、抗干擾能力強、不需要現場校調等優點。但是，在系統沖洗過程中，根據磁翻板液位計實際設定值進行波動箱液位測量，存在以下問題: ( 1) 由于磁翻板液位計每幀之間間隔時間太長，除鹽水有時會溢出波動箱; ( 2) 磁翻板液位計波動箱液位報警值設定不合理，造成補水閥頻繁動作。



2、磁翻板液位計的工作原理：

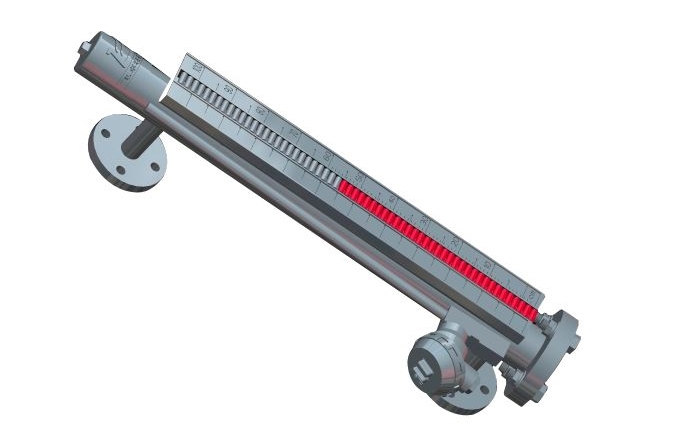

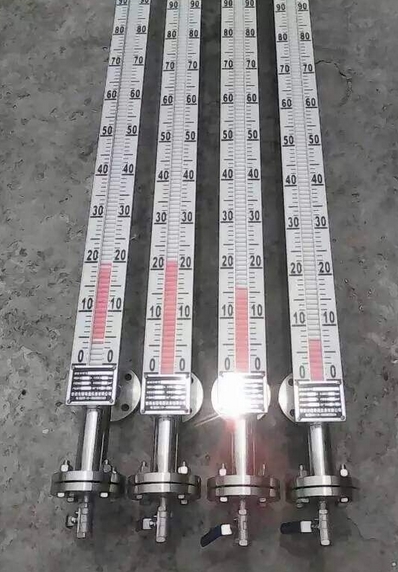

          液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示.

3、調試中磁翻板液位計參數優化：



         根據冷凍水系統調試經驗，磁翻板液位計容易受到注水波動的影響，形成虛假回波，從而導致補水電磁閥頻繁動作，甚至出現水漫出波動箱的情況，因此，在該系統充水過程中，需要對磁翻板液位計的參數進行調整，以驗證是否可以對波動箱液位進行有效控制。



3． 1、磁翻板液位計設定參數：



        磁翻板液位計參數根據波動箱液位初始值進行設定，波動箱液位設定范圍為0 ～ 234． 4 cm。當波動箱液位為59． 2 cm 時，將產生低液位1 報警，此時將打開除鹽水補給閥; 當波動箱液位低于49． 3 cm時，將產生低液位2 報警，此時系統將默認波動箱為空，對熱水加熱系統將產生嚴重影響。當波動箱液位指示為68． 3 cm 時，將產生高1 報警，此時將關閉除鹽水補給閥; 當波動箱液位指示為190． 0 cm 時，將產生高2 報警，此時默認波動箱內水溢出，對系統及周邊的電氣設備將產生嚴重的影響。



3． 2、磁翻板液位計參數優化：



( 1) 熱水加熱系統波動箱通過補水閥從除鹽水系統補水，系統原液位指示高1 報警為68． 3 cm，為了避免補水閥頻繁動作，將高1 報警值改為100． 0cm。由于波動箱液位設定值為0 ～ 234． 4 cm，高1報警更改后增加了磁翻板液位計測量裕度，可避免補水過程中液位波動而造成的干擾。



( 2) 磁翻板液位計掃描間隔由原先的600 s更改為10 s。根據磁翻板液位計工作原理，磁翻板液位計兩束波掃描時間越短，液位變化量越小，磁翻板液位計越能實時監測液位變化。



結束語

  理論與實際需求相結合，將發揮設備的***大效能。文中結合磁翻板液位計在核電廠調試過程中的實際應用，對液位計參數進行優化，解決了在監測波動箱補水過程中由于水的漫射干擾、幀間隔時間長可能導致的波動箱水溢出、補水閥頻繁動作等問題，具有很好的實用性。
