渦輪流量計
渦輪流量計是一種精密流量測量儀表，測量無雜質、無腐蝕液體的流量和總量。它被廣泛用于石油、化工、冶金、科研等領域。

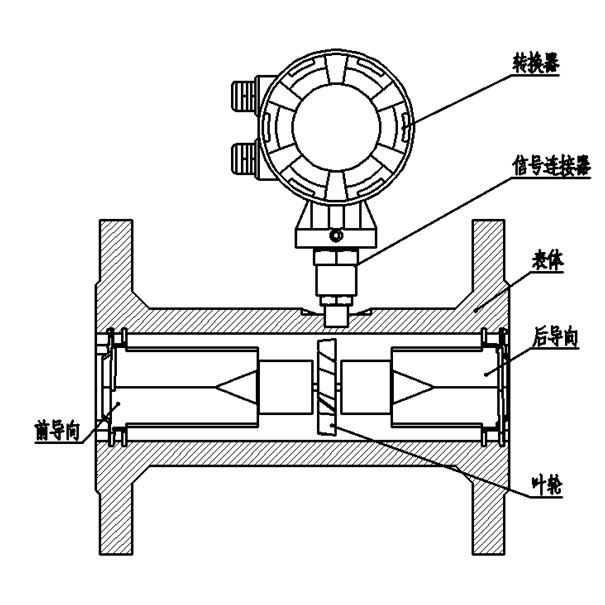

工作原理 產品結構渦輪流量計的基本結構如圖1-1所示，它主要由表體、前導向架、后導向架、葉輪、信號連接器和轉換器等組成。
技術參數|
被測介質 |
無雜質、低粘度、無強烈腐蝕性液體 |
|||
|
執行標準 |
渦輪流量傳感器（JB/T9246-1999） |
|||
|
檢定規程 |
渦輪流量計（JJG1037-2008） |
|||
|
儀表口徑及連接方式 |
法蘭連接型 |
DN15-DN200 |
||
|
螺紋連接型 |
DN4-DN50 |
|||
|
夾裝連接型 |
DN4-DN200 |
|||
|
卡裝連接型 |
DN4-DN80 |
|||
|
法蘭標準 |
常規標準 |
GB/T 9113-2000 |
||
|
其他標準 |
國際管法蘭 |
如：德標DIN、美標ANSI、日標JIS |
||
|
國內管法蘭 |
如：化工部標準、機械部標準 |
|||
|
螺紋規格 |
常規規格 |
英制管螺紋（外螺紋） |
||
|
其他規格 |
內螺紋、球面螺紋、NPT螺紋等 |
|||
|
檢定條件 |
檢定裝置 |
標準表法液體流量檢定裝置、靜態質量法液體流量檢定裝置 |
||
|
環境條件 |
環境溫度 |
|||
|
相對濕度 |
||||
|
使用條件 |
介質溫度 |
T1:-20℃～+80℃ （一般型，標配） |
||
|
T2:-20℃～+120℃ （高溫型，訂制） |
||||
|
T3:-20℃～+150℃ （高溫型，訂制） |
||||
|
環境溫度 |
-20℃～+60℃ |
|||
|
相對濕度 |
5%～90% |
|||
|
大氣壓力 |
86Kpa～106Kpa |
|||
|
檢定條件 |
檢定裝置 |
標準表法液體流量檢定裝置、靜態質量法液體流量檢定裝置 |
||
流量范圍|
儀表口徑 |
常規流量范圍(m3/h) |
擴展流量范圍(m3/h) |
始動流量(m3/h) |
***大壓損(kPa) |
|
4 |
0.04～0.25 |
0.04～0.4 |
0.02 |
120 |
|
6 |
0.1～0.6 |
0.06～0.6 |
0.05 |
80 |
|
10 |
0.2～1.2 |
0.15～1.5 |
0.07 |
50 |
|
15 |
0.6～3.6 |
0.5~5 |
0.35 |
35 |
|
20 |
0.8～8 |
0.45～9 |
0.3 |
35 |
|
25 |
1～10 |
0.5～10 |
0.4 |
35 |
|
32 |
1.5～15 |
0.8～15 |
0.6 |
35 |
|
40 |
2～20 |
1～20 |
0.6 |
35 |
|
50 |
4～40 |
2～40 |
1 |
35 |
|
65 |
7～70 |
5～70 |
4 |
25 |
|
80 |
10～100 |
7～100 |
5 |
25 |
|
100 |
20～200 |
10～200 |
8 |
25 |
|
125 |
25～250 |
13～250 |
10 |
25 |
|
150 |
30～300 |
15～300 |
12 |
25 |
|
200 |
80～800 |
40～800 |
20 |
25 |
儀表分類|

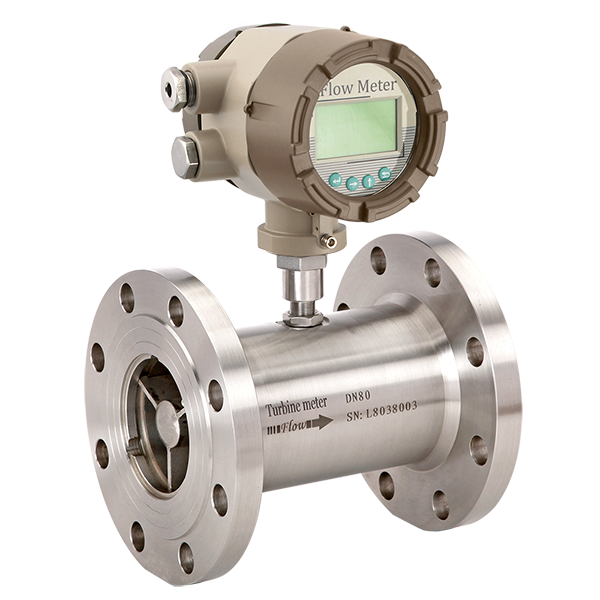

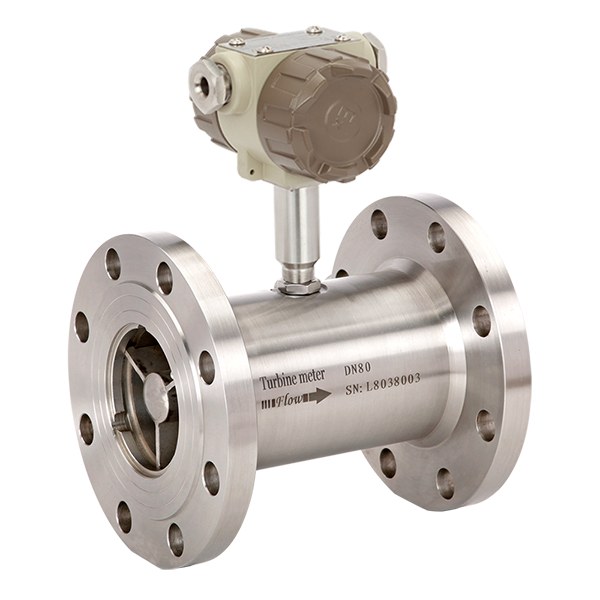

產品圖片 |
 |
|
 |
|
|
儀表型號 |
LWGY-N2 |
LWGY-A |
LWGY-E |
|
|
信號輸出 |
脈沖 |
4-20mA |
4-20mA/脈沖 |
|
|
供電電源 |
DC24V |
DC24V |
3.6V鋰電池 |
DC24V |
|
精度等級 |
1.0～0.5級 |
1.0～0.5級 |
1.0～0.5級 |
|
|
測量范圍 |
標準量程 |
標準量程 |
標準量程或擴展量程 |
|
|
顯示器 |
無 |
無 |
有 |
|
|
通訊接口 |
無 |
無 |
可選RS485 |
|
|
通訊協議 |
無 |
無 |
Moubus HART |
|
|
儀表材質 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
|
防爆等級 |
ExdIICT6 Gb |
ExdIICT6 Gb |
ExdIICT6 Gb |
|
|
防護等級 |
IP65 |
IP65 |
IP65 |
|
|
整機功耗 |
< 1W |
< 0.5W |
< 2W |
<700uA |
|
儀表通經 |
DN4～DN200 |
DN4～DN200 |
DN4～DN200 |
|
|
介質溫度 |
-20℃～80℃ |
-20℃～120℃ |
-20℃～150℃(需訂制) |
|
|
環境溫度 |
-20℃～60℃ |
-20℃～60℃ |
-20℃～60℃ |
|
