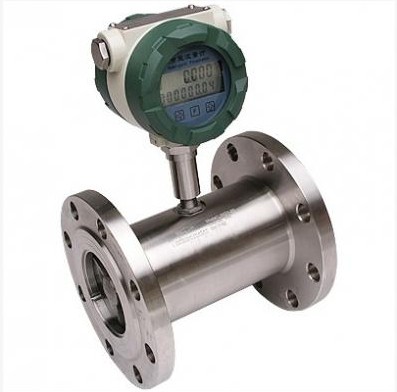

白酒流量計原理
白酒流量計是采用一體化液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。酒精流量計是一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
AK-LWGY型液體渦輪流量計（酒精流量計）是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，若與具有特殊功能的顯示儀表配套，還可以進行A定量控制、超量報警等，是流量計量和節能的理想儀表。 該類渦輪流量產品本身具備現場顯示功能，也可將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
二、白酒流量計產品特點：
1.白酒流量計高度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
性，如經常校準或在線校準可得到極高的度，在貿易結算中是優先選用的流量計；
2.白酒流量計輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
3.白酒流量計可獲得很高的頻率信號（3-4kHz），信號分辨力強；
4.白酒流量計范圍度寬，中大口徑可達1:20，小口徑為1:10；
5.白酒流量計適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
6.白酒流量計專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
三，酒精流量計選型：
|
儀表口徑 |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
常規耐受壓力（MPa） |
特制耐壓等級（MPa）（法蘭連接方式） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
2.5 |
|
|
DN 125 |
25～250 |
13～250 |
1.6 |
2.5、4.0 |
|
DN 150 |
30～300 |
15～300 |
1.6 |
2.5、4.0 |
|
DN 200 |
80～800 |
40～800 |
1.6 |
2.5、4.0 |
四、白酒流量計產品類型分類：
1．按儀表功能分類，AK-LWGY系列 渦輪流量計可分為2大類，即：
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計
2．白酒流量計功能說明
渦輪流量傳感器/變送器
該類渦輪流量計產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖
按照不同的輸出信號，該類產品可分為AK-LWGY-N型和AK-LWGY-A型
| 圖1 基本型傳感器/變送器 | 圖2 防爆型 傳感器/變送器 |
 |
|
AK-LWGY-N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；
AK-LWGY-A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。

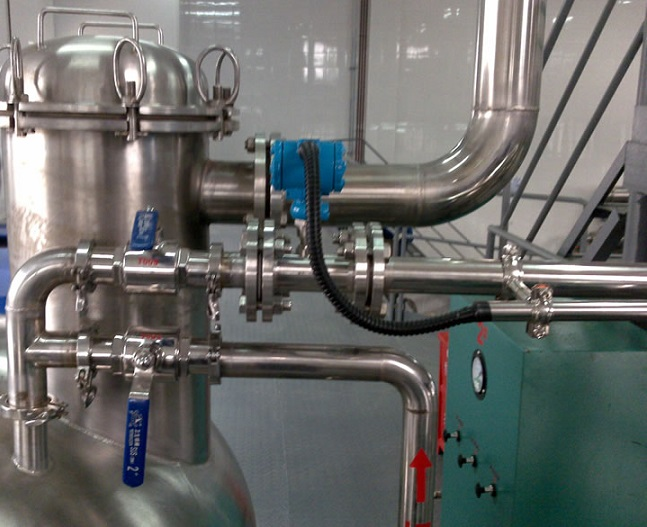

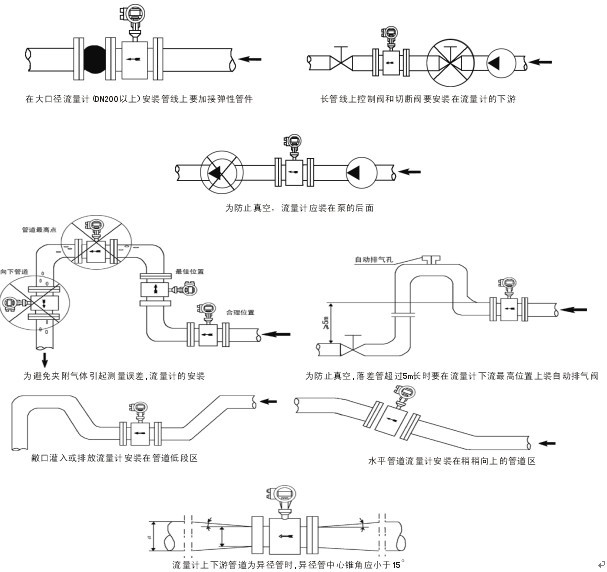

五，白酒流量計安裝圖示及現場標定圖：
白酒計量表特點 ：
1.高度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的度，在貿易結算中是優先選用的流量計；
3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
|
儀表口徑及連接方式 |
4、 6 、 10 、 15 、 20 、 25 、 32 、 40采用螺紋連接 |
| （15 、 20 、 25 、 32 、 40 ） 50 、 65 、 80 、 100 、 125 、 150 、 200采用法蘭連接 | |
| 精度等級 | ±1%R、±0.5%R |
| 量程比 | 1:10； 1:15 ；1:20 |
| 儀表材質 | 304不銹鋼、 316 （ L）不銹鋼等 |
| 被測介質溫度（℃） | -20～＋ 120℃ |
| 環境條件 | 溫度－10 ～ +55℃ ，相對濕度 5% ～ 90% ，大氣壓力 86 ～106Kpa |
| 輸出信號 | 脈沖頻率信號，低電平≤0.8V 高電平≥8V |
| 供電電源 | +12VDC 、 +24VDC（可選） |
| 信號傳輸線 | STVPV3×0.3（三線制） |
| 傳輸距離 | ≤1000m |
| 信號線接口 | 豪斯曼接頭 |
| 防爆等級 | 非防爆產品 |
| 防護等級 |
IP65 |
渦輪流量計（以下簡稱TUF）是葉輪式流量（流速）計的主要品種，葉輪式流量計還有風速計、水表等。TUF由傳感器和轉換顯示儀組成，傳感器采用多葉片的轉子感受流體的平均流速，從而推導流量或總量。轉子的轉速（或轉數）可用機械、磁感應、光電方式檢測并由讀出裝置進行顯示和傳送記錄。據稱美國早在1886年即發布過個TUF專利，1914年的專利認為TUF的流量與頻率有關。美國的臺TUF是在1938年開發的，它用在飛機上燃油的流量測量，只是至少二戰后因噴氣發動機和液體噴氣燃料急需一種高精度、快速響應的流量計才使它獲得真正的工業應用。如今，它已在石油、化工、科研、國防、計量各部分中獲得廣泛應用。
流量計中TUF、容積式流量計和科氏質量流量計是三類重復性、度***佳的產品，而TUF又有自己的特點，如結構簡單、加工零件少、重量輕、維修方便、流通能力大和可適應高參數等，是其他兩類流量計是難以達到的。
LWGY系列渦輪流量計是吸取了國外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、重復性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量密封管道與不銹鋼1Cr18Ni9Ti、2CrI3及剛玉AL2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若用分體式的還可以進行定量控制、超量報警，免去安裝二次顯示儀表，是流量和節能的理想儀表。
二、工作原理

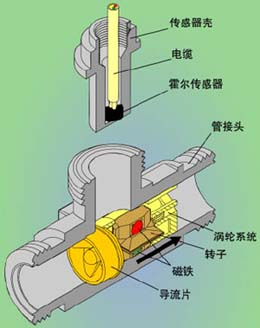

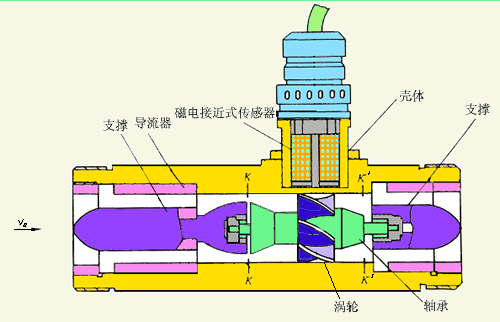

圖1所示為流量傳感器結構圖，由圖可見，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉。其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值，檢測線圈中的磁通隨即發生周期性的變化，產生周期性的感應電勢，即電脈沖信號，經過放大器放大后，送至顯示儀表。
|
渦輪流量計的流量方程可分為兩種：實用流量方程和理論流量方程。
（1） 實用流量方程
qv=f/k 公式1
qm=qvp 公式2
式中qv、qm分別為體積流量m3/h、質量流量kg/h
f為流量計輸出的頻率信號Hz
k為流量計的流量系數
|
流量計的儀表系數與流量(或管道雷諾數)的關系曲線如圖2所示。由圖可見，儀表系數可分為二段，即線性段和非線性段。線性段約為其工作段的三分之二，其特性與傳感器結構尺寸及流體枯性有關。在非線性段，特性受軸承摩擦力，流體粘性阻力影響較大。當流量低于傳感器流量下限時，儀表系數隨著流量迅速變化。壓力損失與流量近似為平方關系。當流量超過流量上限時要注意防止空穴現象。結構相似
的IUF特性曲線的形狀是相似的，它僅在系統誤差水平方面有所不同。
傳感器的儀表系數由流量校驗裝置校驗得出，它完全不問傳感器內部流體的流動機理，把傳感器作為一個黑匣子，根據輸人(流量)和輸出(頻率脈沖信號)確定其轉換系數，它便于實際應用。但要注意，此轉換系數(儀表系數)是有條件的，其校驗條件是參考條件，如果使用時偏離此條件系數將發生變化，變化的情況視傳感器類型，管道安裝條件和流體物性參數的情況而定。
(2)理論流方程
|
根據動量矩定理可以列出葉輪的運動方程
當葉輪以恒速旋轉時 0，則M1=M2+M3+M4。經理論分析與實驗驗
證可得n=Aqv+B- 公式4
n：葉輪轉速
qv：體積流量
A：與流體物性（密度、粘度等），葉輪結構參數（葉片傾角、葉輪直徑、流道截面積等）有關的系數
B：與葉片頂隙，流體流速分布有關的系數
C：與摩擦力矩有關的系數
國內外學者提出許多理論流量方程，它們適用于各種傳感器結構及流體工作條件。至今渦輪儀表特性的水動力學特性仍舊不很清楚，它與流體物性及流動特性有復雜的關系。比如當流場有旋渦和非對稱速度分布時水動力學特性就非常復雜。不能用理論推導儀表系數，儀表系數仍需由實驗校驗確定。但是理論流量方程有巨大的實用意義，它可用于指導傳感器結構參數設計及現場使用條件變化時儀表系數變化規律的預測和估算。
三、產品特點
1.高度，一般可達±1%R、±0.5%R、高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05% ~ 0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的度，在貿易結算中是優先選用的流量計；
3.輸出脈沖頻率信號，適于總量計量與計算機連接，無零點漂移，抗煩擾能力強；
4.可獲得很高的頻率信號（3 ~ 4kHz），信號分辨率強；
5.流量范圍度寬，***大可達1:30；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
四、基本參數與性能
1.技術性能
|
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接 |
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
|
|
精度等級 |
±1%R、±0.5%R、±0.2%R（需定制） |
|
儀表材料 |
304不銹鋼、316（L）不銹鋼 |
|
量程比 |
1:10、1:20、1:30 |
|
被測介質溫度 |
-20 ~ +100℃、-20 ~ +150℃（需定制） |
|
環境溫度 |
溫度-10~+55℃，相對濕度5%~90%，大氣壓86~106kPa |
|
輸出信號 |
傳感器：脈沖頻率信號，低電平≤0.8v，高電平≥2v |
|
變送器：兩線制4~20mADC電流信號，RS485，開關量 |
|
|
供電電源 |
傳感器：+5v ~ +24v DC |
|
變送器：+12v ~ +24v DC |
|
|
現場顯示型：儀表自帶3.6v鋰電池 |
|
|
信號傳輸線 |
STVPV3×0.3（三線制），2×0.3（二線制） |
|
傳輸距離 |
≤1000m |
|
防爆等級 |
基本型：ABS塑料，防爆型：304內螺紋M20×1.5 |
|
防爆等級 |
基本型：非防爆產品，防爆型：ExdIIBT5 |
|
防護等級 |
IP65 |
2.測量范圍及工作壓力 表1
|
儀表口徑 （mm） |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
超擴展流量范圍（m3/h） |
常規耐受壓力（MPa） |
|
DN4 |
0.04-0.25 |
0.04-0.4 |
0.02-0.4 |
6.3 |
|
DN6 |
0.1-0.6 |
0.06-0.6 |
0.03-0.6 |
6.3 |
|
DN10 |
0.2-1.2 |
0.15-1.5 |
0.07-1.5 |
6.3 |
|
DN15 |
0.6-6 |
0.4-8 |
0.3-8 |
6.3、2.5（法蘭） |
|
DN20 |
0.8-8 |
0.45-9 |
0.25-9 |
6.3、2.5（法蘭） |
|
DN25 |
1-10 |
0.5-10 |
0.3-10 |
6.3、2.5（法蘭） |
|
DN32 |
1.5-15 |
0.8-15 |
0.4-15 |
6.3、2.5（法蘭） |
|
DN40 |
2-20 |
1-20 |
0.5-20 |
6.3、2.5（法蘭） |
|
DN50 |
4-40 |
2-40 |
1-40 |
2.5 |
|
DN65 |
7-70 |
4-70 |
2-70 |
2.5 |
|
DN80 |
10-100 |
5-100 |
3-100 |
2.5 |
|
DN100 |
20-200 |
10-200 |
5-200 |
1.6 |
|
DN125 |
25-250 |
13-250 |
7-250 |
1.6 |
|
DN150 |
30-300 |
15-300 |
9-300 |
1.6 |
|
DN200 |
80-800 |
40-800 |
30-800 |
1.6 |
五、儀表分類
1.按儀表功能分類，LWGY系列渦輪流量計可分為三大類，
即：
◆渦輪流量傳感器/變送器（圖3、圖4）
◆智能一體化渦輪流量計（圖5）
◆智能分體渦輪流量計（圖6）
2.功能說明
◆渦輪流量傳感器/變送器
該類渦輪流量計本身不具備現場顯示功能，僅將流量信號遠處輸出。流量信號可分為脈沖信號或電流信號（4 ~ 20mA）；該類儀表價格低廉，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
按照不同的輸出信號，該類產品可分為LWGY型和LWGYA型。
LWGY型傳感器：12VDC或24VDC供電，三線制脈沖輸出，高電平≥2V，低電平≤0.8V，如無特殊說明，高電平為5V；信號傳輸距離≤1000m。
LWGYA型傳感器：24VDC供電，二線制電流4-20mA輸出，信號傳輸距離≤1000m。
該類渦輪流量產品均為基本型和防爆型兩種
◆ 智能一體化渦輪流量計
采用先進的16位超低功耗超強抗擾單片機技術研制的傳感器與顯示積算一體化的型智能儀表，采用雙排液晶顯示，具有結構緊湊、讀數直觀清晰、可靠型高、成本低等明顯優點。儀表具備儀表系數四點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（5位有效數字）及累積流量（8為有效數字，帶清零功能）。所有有效數據掉電后10年不丟，該類渦輪流量產品為基本型和防爆型兩種。
該類渦輪流量計按照供電方式可分為：
LWGYB型：3.6V鋰電池供電，現場顯示瞬時流量累積流量，無輸出。
LWGYC型：24VDC供電，二線制4 – 20mA輸出，并現場瞬時流量累計流量。并口根據不同的現場需要可增加RS485或HART同訊。
◆智能分體渦輪流量計
|
采用先進的16位超低功耗超強抗擾單片機技術研制的，傳感器與顯示積算通過3芯屏蔽電纜連接，***遠傳輸距離≤1000m，采用三排液晶顯示，具有結構緊湊、讀數直觀清晰、可靠型高、成本低（無需安裝二次顯示儀表）等明顯優點，安裝方式與二次顯示儀表安裝方式類似。儀表具備儀表系數九點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（5位有效數字）、累積流量（8為有效數字，帶清零功能）頻率（4位有效數字）或流速（4位有效數字）。所有有效數據掉電后10年不丟，該類渦輪流量產品為基本型
該類渦輪流量按照供電方式可分為：
LWGYD-1型：3.6V鋰電池供電，現場顯示瞬時流量累積流量，頻率或流速（默認顯示頻率），無輸出。
LWGYD-2型：24VDC供電二線制4 – 20mA電流輸出，現場顯示瞬時流量累積流量，頻率或流速（默認顯示頻率）。
LEGYD-3型：24VDC供電三線制4 – 20mA電流輸出，現場顯示瞬時流量累積流量，頻率或流速（默認顯示頻率），并口根據現場需求增加RS485通訊，開關量定量控制。
LEGYD-4型：220VAC供電4 – 20mA電流輸出，現場顯示瞬時流量累積流量，頻率或流速（默認顯示頻率），并口根據現場需求增加RS485通訊，開關量定量控制。
六、安裝尺寸
傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖7、圖8、圖9
圖7 LWGY4 ~ 10傳感器結構及安裝示意圖
圖8 LWGY15 ~ 40傳感器結構及安裝示意圖
圖9 LWGY50-200傳感器結構安裝尺寸示意圖
|
公稱通徑 （mm） |
L(mm) |
G |
D(mm) |
D（mm） |
孔數 |
|
4 |
295 |
G1/2 |
|
|
|
|
6 |
330 |
G1/2 |
|||
|
10 |
450 |
G1/2 |
|||
|
15 |
75 |
G1 |
Φ65 |
Φ14 |
4 |
|
20 |
80 |
G1 |
Φ75 |
Φ14 |
4 |
|
25 |
100 |
G5/4 |
Φ85 |
Φ14 |
4 |
|
32 |
140 |
G2 |
Φ100 |
Φ14 |
4 |
|
40 |
140 |
G2 |
Φ110 |
Φ18 |
4 |
|
50 |
150 |
|
Φ125 |
Φ18 |
4 |
|
65 |
170 |
Φ145 |
Φ18 |
4 |
|
|
80 |
200 |
Φ160 |
Φ18 |
8 |
|
|
100 |
220 |
Φ180 |
Φ18 |
8 |
|
|
125 |
250 |
Φ210 |
Φ25 |
8 |
|
|
150 |
300 |
Φ250 |
Φ25 |
8 |
|
|
200 |
360 |
Φ295 |
Φ28 |
12 |
表2
七、流量計安裝注意事項
（1）
|
安裝場所
傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。渦輪流量計的典型安裝管路系統如圖10所示。圖中各部分的配置可視被測對象情況而定，并不一定全部都需要。渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為流體充滿管道，因此要根據傳感器上游側阻流件類型配備必要的直管段或流動調整器，如表5所示。若上游側阻流件情況不明確，一般上游直管段長度不小于20D，下游直管段長度不小于5D，如安裝空間不能滿足上述要求，可在阻流件與傳感器之間安裝流動調整器。傳感器安裝在室外時，應有避直射陽光和防雨淋的措施。
|
（2）連接管道的安裝要求
水平安裝的傳感器要求管道不應有目測可覺察的傾斜（一般在5°以內），垂直安裝的傳感器管道垂直度偏差亦應小于5°，垂直安裝時流體方向必須向上。
需連續運行不能停流的場所，應裝旁通管和可靠的截止閥(見圖10），測量時要確保旁通管無泄漏。
在新鋪設管道裝傳感器的位置先介入一段短管代替?zhèn)鞲衅?，待?ldquo;掃線”工作完畢確認管道內清掃干凈后，再正式接入傳感器。由于忽視此項工作，掃線損壞傳感器屢見不鮮。
若流體含雜質，則應在傳感器上游側裝過濾器，對于不能停流的，應并聯安裝兩套過濾器輪流清除雜質，或選用自動清洗型過濾器。若被測液體含有氣體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。
若傳感器安裝位置處于管線的低點，為防止流體中雜質沉淀滯留，應在其后的管線裝排放閥，定期排放沉淀雜質。
被測流體若為易氣化的液體，為防止發生氣穴，影響測量度和使用期限，傳感器的出口端壓力應高于公式5計算的較低壓力Pmin
Pmin=2△p+1.25PvPa公式5
式中Pmin——較低壓力，Pa；
△p——傳感器***大流量時壓力損失，Pa；
Pv——被測液體***高使用溫度時的壓力，pa。
流量調節閥應裝在傳感器下游，上游側的截止閥測量時應全開，且這些閥門都不得產生振動和向外泄漏，對于可能產生逆向流的流程應加止回閥以防止流體反向流動。
傳感器應與管道同心，密封墊圈不得凸入管路。液體傳感器不應裝在水平管線的***高點。以免管線內聚集的氣體(如停流時混入空氣)停留在傳感器處，不易排出而影響測量。
傳感器前后管道應支撐牢靠，不產生振動，對易凝結流體要對傳感器及其前后管道采取保溫措施。
八、接線方式
◆渦輪流量傳感器，變送器（LWGY型、LWGYA型）
1、基本型LWGY型：24VDC供電，脈沖輸出
“24V+”（紅色線）接DC24V正端；
“24V-”（黑色線）接DC24V負端；
“脈沖”（黃色線）接二次表脈沖輸入端。
2、變送輸出型LWGYA型：24VDC供電二線制4-20mA輸出
“24V+”（紅色線）接DC24V正端；
“24V-”（黑色線）接DC24V負端；
◆智能一體化渦輪流量計
1、LWGYB型：3.6V鋰電池供電，無接線端子
2、LWGYC型：24VDC供電二線制4-20mA輸出
“24V+”(紅色線)接DC24V正端；
“24V-”(黑色線)接DC24V負端；
◆智能分體渦輪流量計
1、LWGYD-1型：3.6V鋰電池供電
1-接傳感器的紅色線；
2-接傳感器的黃色線；
3-接傳感器的黑色線；
2、LWGYD-2型：24VDC供電二線制4-20mA輸出
1-接傳感器的紅色線；
2-接傳感器的黃色線；
3-接傳感器的黑色線；
23-接DC24V正端；
24-接DC24V負端。
3、LWGYD-3：24VDC供電三線制4-20mA輸出，RS485輸出，開關量定量控制
1-接傳感器的紅色線；
2-接傳感器的黃色線；
3-接傳感器的黑色線；
11-接RS485-A；
12-接RS485-B；
13、14-接路開關量定量控制；
15、16-接第二路開關量定量控制；
23-接DC24V正端；
24-接DC24V負端。
4、LWGYD-3：220VAC供電4-20mA輸出，RS485輸出，開關量定量控制
1-接傳感器的紅色線；
2-接傳感器的黃色線；
3-接傳感器的黑色線；
11-接RS485-A；
12-接RS485-B；
13、14-接路開關量定量控制；
15、16-接第二路開關量定量控制；
23-接AC220V L端；
24-接AC220V N端。
白酒計量器安裝要求：
1、 渦輪流量計安裝采用法蘭連接、螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS（DS為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道。
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。
