一、柴油計量表型號概述：

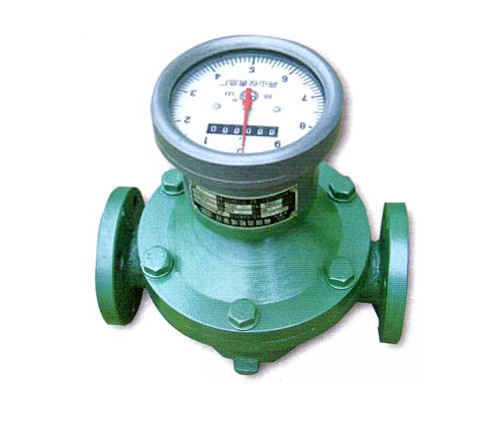

         柴油計量表是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量?jī)x表，廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，如原油、柴油、汽油等，具有量程大，精度高，使用和維修方便等特點，同時柴油流量計還可滿足石油、化工、醫藥、食品、冶金、電力、交通等各領域的液體流量計量。柴油流量計是計量流經管道內液體流量總和的容積式流量計,該流量計具有測量精度高,受液體粘度影響小,表前不需要安裝直管段,。
批發價格：

規格參數：

  柴油計量表原理：

       AK-LC系列橢圓齒輪柴油計量表是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于石油、化工、醫藥衛生等油類及高粘度介質的累積流量測量。柴油流量計是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量?jī)x表，廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，選用不同的制造材料，可滿足石油、化工、醫藥、食品、等各領域的液體流量計量。

在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。

柴油流量計是一種計量流經管道內液體流量總量的容積式儀表，具有現場顯示累計流量或遠距離顯示瞬時流量及累計流量的功能，可與調節系統組合，實現流量檢測和控制的自動化。

柴油計量表廣泛應用于石油、化工等工業過程中的石油制品及其它溶液的流量測量。LC傳感器殼體及橢圓齒輪均采用不銹鋼材料(或鑄鐵材料)，具有衛生、保潔、耐腐蝕等優點，可用于液體飲料、日用化妝液及醫藥工業、食品工業等要求衛生、保潔場合(使用前請先用洗潔精、清水清洗)，也可用于冶金、化工等工業部門腐蝕性液體的測量。柴油流量計主要技術參數
1.          精度等級：普通型0.5級，高精度0.2級
2.          介質壓力：普通型1.6MPa，高壓型3.2MPa
3.          粘度范圍：普通型：0.6~200mpa.s，高粘度200~1000mpa.s
4.          介質溫度：普通型<120℃,高壓型<200℃
5.          表體材質：鑄鐵、不銹鋼等
6.          轉動部件：鋁合金、不銹鋼等
7.          本安防爆：ExiallAT3
8.          連接方式：法蘭連接DN10~DN100，螺紋連接DN10~DN50
9.          安裝方式；水平、垂直
10.    口徑系列：DN10，15，20，25，40，50，80，100
11.    壓力損失：≤0.1  MPa
柴油流量計結構原理

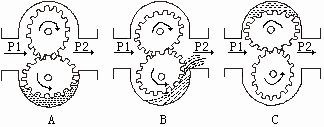

1.          在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪A、B在軸上不停的轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。
2.          LC型橢圓齒輪流量計采用磁性密封連接。積算機構以字輪表示累計讀數。
3.          橢圓齒輪流量計內與被測介質接觸的材料有鑄鐵、鑄鋁、不銹鋼、碳鋼和黃鋼等。

LC型橢圓齒輪流量變送器與二次儀表配套組成的橢圓齒輪流量計，具有遠距離顯示瞬間流量及累計流量功能，可滿足自動控制需要。
變送器具有以下特點：
1.          采用先進無觸點發信技術；
2.          度高，受液體粘度變化影響小；
3.          表前無須安裝直管段；
4.          本質安全型防爆，防爆標志：ExiaIIAT3
5.          合格證書號為GYB5397，與關聯設備LB867連用，可用于相應爆炸危險場所。

柴油計量表性能參數：

連接方式: 法蘭連接:DN10～DN200

安裝方式: 水平、垂直

精度等級: 普通型0.5級，高精度0.2級

耐壓: 普通型1.6MPa,高壓型3.2MPa

耐溫度: 普通型＜120℃，高壓型＜200℃

制作材質: 鑄鐵、鑄鋼、不銹鋼等

轉動部件: 鋁合金、不銹鋼等

可以選裝油品過濾器

柴油流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；

柴油流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行

      按照要求正確安裝后的柴油計量表，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量?jī)x表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的柴油流量計對***小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。

      其次，使用柴油計量表要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，柴油流量計在儀表所規定的使用溫度范圍內使用。長期使用后的柴油流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許***好定期進行標定。

柴油計量表測量范圍及工作壓力

柴油計量表選型編碼

定量控制儀可實現的功能

     1.可外接啟動、停止、清零按扭。

      2.可同時控制閥及泵的開啟。

      3.可設置8個常用量。

      4.斷電，重新啟動后按之前定量值繼續定量。

      5.可查詢定量次數，定量量值，定量時間。

      6.安裝微型打印機可以打印定量數據。

      7.全中文液晶顯示，操作簡單方便。

      8.可安裝大小閥控制定量，精度更。

以上特點是其他定量控制儀無法同時實現的，定量控制儀完美配置，而且可以根據用戶要求更改內部程序，使操作更符合現場要求。

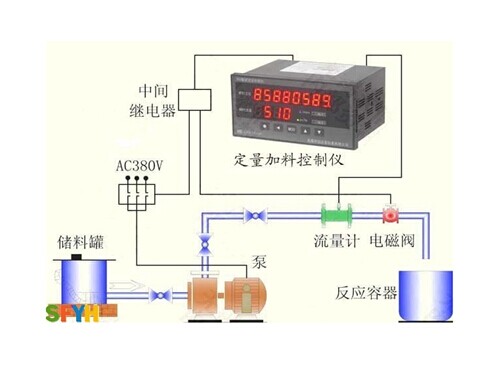

定量控制儀系統是由流量計、流量定量控制儀、電磁閥和配電箱等裝置組成。

可實現對流體的定量計量、定量灌裝、定量配料等過程的控制。結構如圖所示。

定量控制儀原理：

    定量計量開始時流量定量控制儀指示電磁閥開啟，流體進入流量傳感器。流量傳感器

將流量信號傳給定量積算控制儀并開始計量，當流量達到設定值時，定量積算控制儀發出指令使電磁閥斷開，恢復到初始的關閉狀態。

定量控儀制技術要求

例如：給罐子定量加水（比如10L），在流量積算儀（定量控制儀）上輸入10L 的定量值，

然后按一下啟動按鈕（或確認鍵），流量積算儀繼電器閉合(電磁閥打開，加水燈亮),

流量積算儀開始累積，當累積數到達10L 后，流量積算儀繼電器斷開(電磁閥關閉，加

水燈滅),本次定量完成。

如果要進行下一次定量控制，需按一下清零按鈕，再按以上步驟操作，如中間需

 要暫停，可按下停止按鈕。如果定量值與上次一致直接按啟動按鈕即可。

定量控制儀要求：

控制儀輸入為4-20mA 或脈沖信號，帶外接啟動、停止、清零，兩個繼電器輸出。

繼電器到電磁閥需加一個中間繼電器，如果電磁閥是24V 供電，需增加一個24V 開關

電源。

注：指示燈、按鈕、中間繼電器、空氣開關、交流接觸器（可?。?、定量控制儀（液晶

顯示）、控制箱、組成一個控制系統，控制現場（24VDC）電磁閥啟動或停止，另要加一個

總電源開關、流量計，電磁閥，需要按照現場要求來做。(配件可以用戶自己配)

定量控制儀特點：

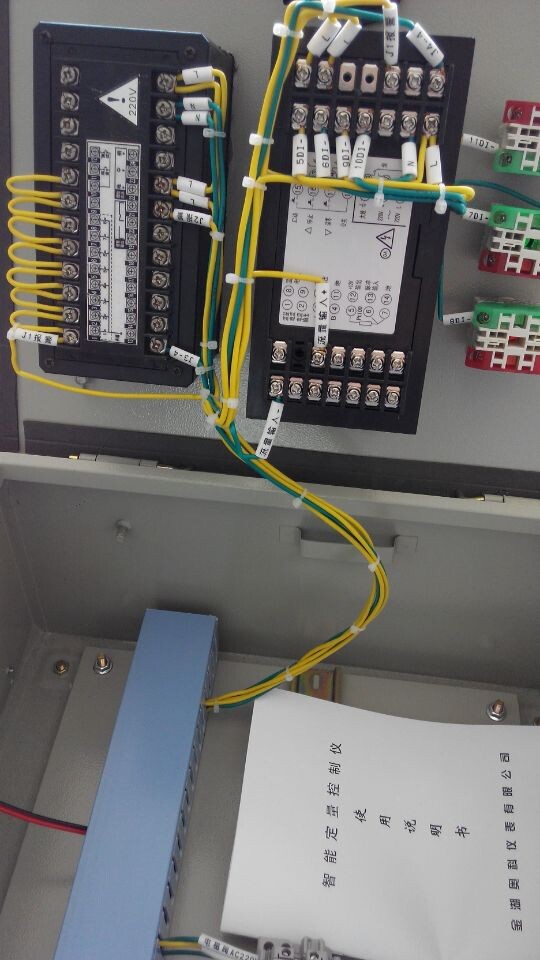

 1、控制箱內的控制線路及組件是根據客戶所需要的流量計和設備量身定制的，信號線連接簡單，到現場后一般無需調整；

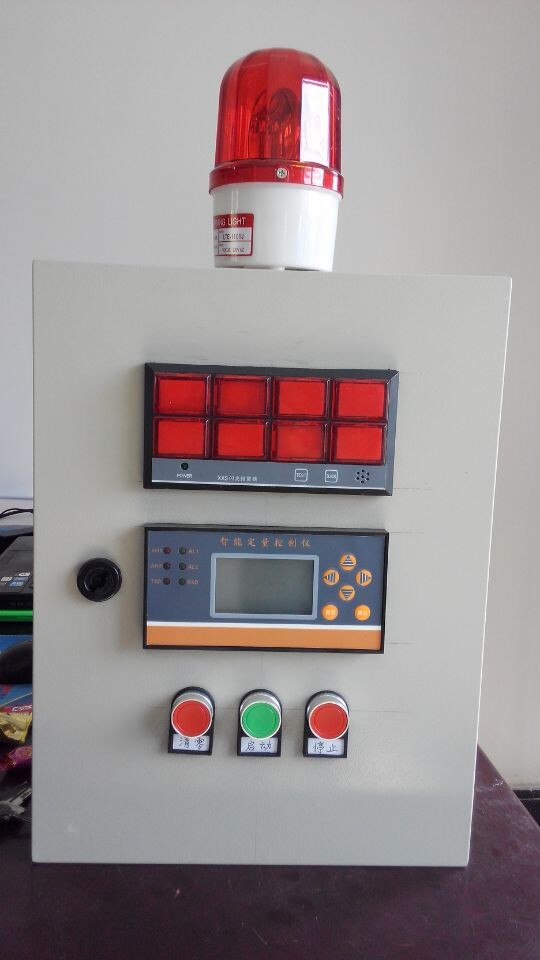

 2、控制箱面板設有“啟動”、“停止”等按鍵，并有“狀態指示燈”顯示，因此顯示直觀，操作簡單、方便、易學；

 3、每次定量控制值可以根據需要任意更改，只需在定量控制儀內操作完成；

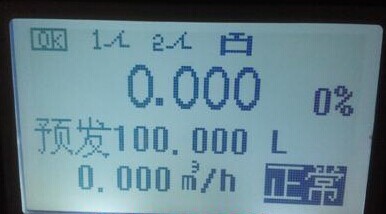

 4、定量控制儀顯示參數包括本次累積、總累積、瞬時流量、時間、流量計輸入信號值等；

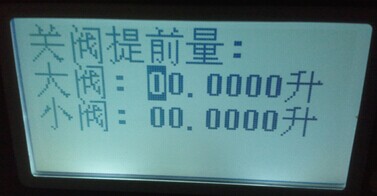

 5、設有大小閥控制，分別控制大流量和小流量，達到的定量控制；

 6、設有打料查詢功能，可查詢總打料次、每次打料時間、每次打料量等。
