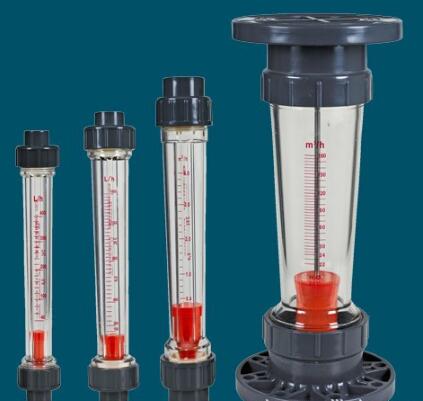

氯氣玻璃轉子流量計
產品價格：
| 價格 |
¥ 110.00~3200.00元
|
| 起批量 | ≥1 臺 |
規格選型：
| 產地 | 蘇州 | 是否進口 | 否 | 加工定制 | 是 |
| 品牌 | 華云 | 型號 | LZS-50 | 類型 | 塑料轉子流量計 |
| 測量范圍 | 0.4~4 0.6~6 1-10 1.6-16（m3/h） | 公稱通徑 | 聯系我 | 適用介質 | 氣體 液體 |
| 工作壓力 | 聯系我（MPa） | 工作溫度 | 聯系我（℃） | 規格 | LZS-50,LZS-50法蘭 |
玻璃轉子流量計示意圖見圖1.

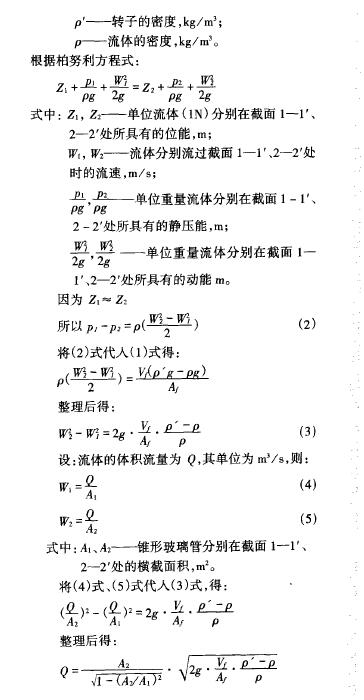

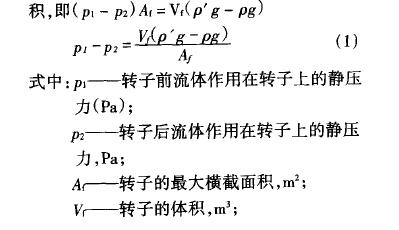

當轉子穩定在某一高度時，轉子在流體中的重量等于流體在轉子前后的靜壓降與轉子截面積的乘積，即：

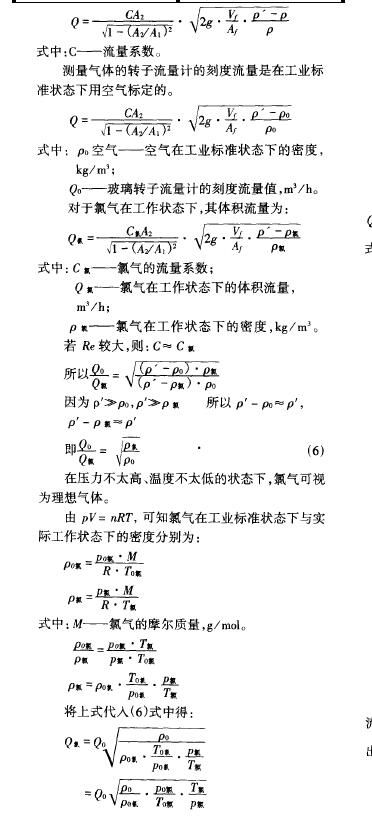

若考慮因流體的粘性、流動狀況、轉子的形狀等因素，則:

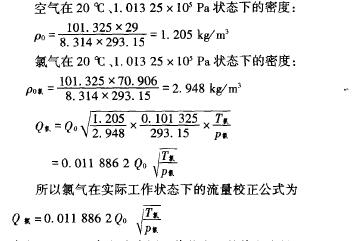

因?yàn)榭諝獾钠骄栙|(zhì)量為29 g/mol;
所以氯氣的摩爾質量為70. 906 g/mol。

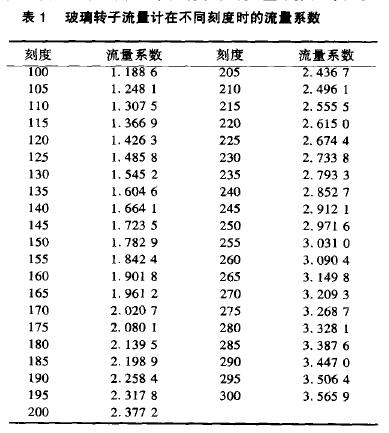

式中:Q—氯氣在實際工作狀態下的體積流量，m'/h; Qo—錐形玻璃管流量計的刻度流量，m3/h; T ,氯氣在實際工作狀態下的溫度， K; P 氯氣的實際工作壓力，MPao 玻璃轉子流量計在不同刻度時的流量系數見表1.
使用此表時，只要查出轉子流量計在某一刻度流量所對應的修正系數，然后乘以
，就可得出氯氣在實際工作狀態下的實際流量。
概述：
LZB防腐型玻璃轉子流量計 LZB/LZJ系列玻璃轉子流量計廣泛應用于化工，石油，輕工，醫藥，環保，食品及計量測試，科學研究等部門，測量單相非脈動流體（液體或者氣體）的流量計
防腐型玻璃轉子流量計LZB-( )F/LZJ-( )F系列耐腐蝕玻璃轉子流量計有較強的耐腐性能，可檢測酸（氫氟酸除外），堿，氧化劑和其他腐蝕性氣體或液體的流量適用于化工，制藥造紙，污水處理等行業
外形尺寸
|
通徑 DN |
A |
B |
C |
D |
E |
連接 形式 |
|
4 |
170 |
208 |
238 |
Φ16.5 |
38X32（正面） |
軟管 |
|
6 |
170 |
208 |
238 |
Φ16.5 |
38X32（正面） |
軟管 |
|
10 |
170 |
208 |
238 |
Φ16.5 |
38X32（正面） |
軟管 |
|
15 |
Φ95 |
Φ65 |
470 |
Φ15 |
4-Φ14 |
法蘭 |
|
25 |
Φ115 |
Φ85 |
470 |
Φ25 |
4-Φ14 |
法蘭 |
|
40 |
Φ145 |
Φ110 |
570 |
Φ40 |
4-Φ18 |
法蘭 |
|
50 |
Φ160 |
Φ125 |
570 |
Φ50 |
4-Φ18 |
法蘭 |
|
80 |
Φ185 |
Φ150 |
660 |
Φ80 |
4-Φ18 |
法蘭 |
|
100 |
Φ205 |
Φ170 |
660 |
Φ100 |
4-Φ18 |
法蘭 |
原理與結構
防腐型玻璃轉子流量計玻璃轉子流量計主要由一個自下而上擴大的玻璃錐管和一只隨流體流量大小上下移動的浮子組成（圖3）。
防腐型玻璃轉子流量計流體自下而上流經錐管時，流體動能在浮子上產生的升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。玻璃轉子流量計讀數位置按圖4所示
防腐型玻璃轉子流量計LZB/LZB-（）F流量計的玻璃錐管分光滑內壁管（見圖5），通徑DN15以上玻璃轉子流量計，浮子通過導桿上下移動，保持穩定：LZJ/LZJ( )F系列玻璃轉子流量計玻璃錐管內壁有三條導向凸筋，使浮子保持穩定（見圖6）。通徑10以下的流量計采用軟管連接，配有針型流量計調節閥；通徑DN15以上玻璃轉子流量計采用法蘭連接。
接觸零部件材質
|
零部件 |
型號 |
|||||
|
LZB-4，6,10 LZJ-6，10 |
LZJ-4F LZJ-6F,10F |
LZB-15 25，40 |
LZJ-15，25 40，50F |
LZB-50 80，100 |
LZB-80 100F |
|
|
浮子 |
304 不銹鋼 |
瑪瑙 |
304 不銹鋼 |
外包氟塑料 |
304 不銹鋼 |
外包氟塑料 |
|
基座 |
HPb-59-1 黃銅 |
304 不銹鋼 |
鑄鐵內襯 聚丙烯塑料 |
鑄鐵內襯 氟塑料 |
鑄鐵內涂防腐漆 |
鑄鐵內襯 氟塑料 |
|
止檔 |
聚丙烯塑料 |
氟塑料 |
聚丙烯塑料 |
氟塑料 |
鑄鐵 |
氟塑料 |
|
密封圈及墊片 |
丁晴橡膠 |
氟橡膠 |
丁晴橡膠 |
氟橡膠 |
丁晴橡膠 |
氟橡膠 |
|
導桿 |
|
|
304 不銹鋼 |
|
304 不銹鋼 |
|
注：如果有機溶液訂貨請注明。
型號規格及參數
|
通徑 DN (mm) |
型號 |
測量范圍 |
錐管 長度 (mm) |
準確度等級 |
允許被測流體狀態 |
|||
|
水20℃ |
空氣 20℃101325pa |
LZB LZJ |
LZB-F LZJ-F |
溫度 ℃ |
壓力 Mpa |
|||
|
4 |
LZB-4 LZB-4F |
(1~10)L/h (1.6~16)L/h (2.5~25)L/h |
(16~160)L/h (25~250)L/h (40~400)L/h |
160 |
2.5 |
4 |
-20
120 |
≤1 |
|
6 |
LZB-6 LZJ-6 LZJ-6F |
(2.5~25)L/h (4~40)L/h (6~60)L/h |
(40~400)L/h (60~600)L/h (100~1000)L/h |
2.5 |
||||
|
10 |
LZB-10 LZJ-10 LZJ-10F |
(6~60)L/h (10~100)L/h (16~160)L/h |
(0.1~1)m3/h (0.16~1.6)m3/h (0.25~2.5) m3/h |
|||||
|
15 |
LZB-15 LZJ-15F |
(16~160)L/h (25~250)L/h (40~400)L/h |
(0.25~2.5) m3/h (0.4~4)m3/h (0.6~6)m3/h |
350 |
≤0.6 |
|||
|
25 |
LZB-25 LZJ-25F |
(40~400)L/h (60~600)L/h (100~1000)L/h |
(1~10)m3/h (1.6~16)m3/h (2.5~25)m3/h |
|||||
|
40 |
LZB-40 LZJ-40F |
(0.16~1.6)m3/h (0.25~2.5) m3/h |
(4~40 ) m3/h (6~60 ) m3/h |
430 |
||||
|
50 |
LZB-50 LZJ-50F |
(0.4~4)m3/h (0.6~6)m3/h |
( 10~100) m3/h (16~160 ) m3/h |
450 |
||||
|
80 |
LZB-80 LZJ-80F |
(1~10)m3/h (1.6~16)m3/h |
( 50~250) m3/h (80~400 ) m3/h |
500 |
≤0.4 |
|||
|
100 |
LZB-100 LZJ-100F |
(5~25)m3/h (8~40)m3/h |
(120~600 ) m3/h (200~1000 ) m3/h |
|||||
注：特殊流量可以定制
全不銹鋼型LZB-( )B/BF LZB-( )B0/B0F
法蘭，浮子，導桿，支撐板及螺栓等均為304不銹鋼材質，型號為L(zhǎng)ZB-( )B.
接液材質如需要選用316，則型號為L(zhǎng)ZB-( )B0，需定制
如需不銹鋼內襯PTFE，則型號為L(zhǎng)ZB-( )BF(316為B0F)，需定制
全四氟型（DN3~DN10）型號為L(zhǎng)ZB-( )F4
基座，浮子，針閥采用聚四氟乙烯（PTFE），支撐板，螺絲等采用不銹鋼材質
