塑料轉子流量計

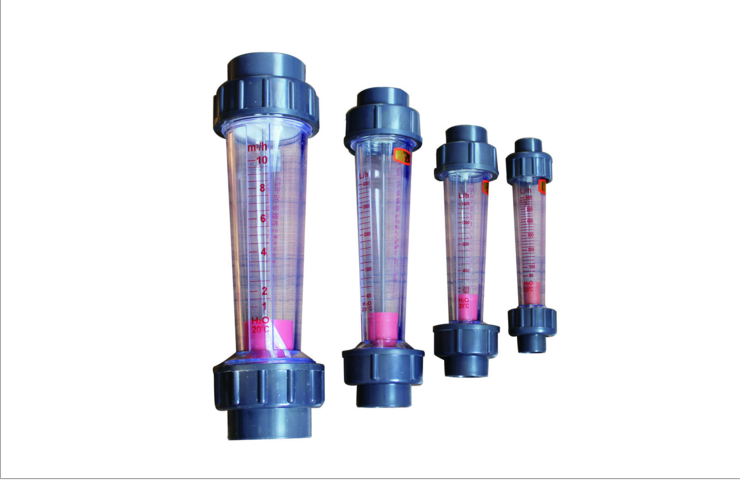

塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。連接方式可分為：插接、焊接、螺紋和法蘭連接四種。
廠家價格：
| 價格 |
¥ 100.00~50000.00元
|
| 起批量 | ≥1 臺 |
規格參數：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | LZB-32S |
| 類型 | 塑料流量計 | 測量范圍 | 10（m3/h） | 精度等級 | 4 |
| 公稱通徑 | 32（mm） | 適用介質 | 液體 | 工作壓力 | 0.6（MPa） |
| 工作溫度 | 0~40（℃） | 規格 | 400-4000L/H,600-6000L/H | 插管 | 外徑40mm |
塑料轉子流量計SLLZB-S的主要測量元件為一根小端向下，大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，SLLZB-S塑料轉子流量計-淮安森菱儀表有限公司-流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。塑料管轉子流量計可廣泛應用于化工、環保、食品等工業部門。
塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。塑料管轉子流量計可廣泛應用于化工、環保、食品等工業部門。
特點 耐磨且耐腐蝕 可附有特定刻度,標定尺寸，測量范圍以及測量管材料均已標注在測量管上。
連接方式連接方式可分為：插接、焊接、螺紋和法蘭連接四種。
塑料管轉子流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
〔1〕安裝前，應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。
〔2〕流量計的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用專用膠水粘合連接，也可用塑料法連接后，再和金屬法蘭連接。
〔3〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平?！惨话銟?biāo)準：需用的***佳流量為流量計***大流量的50％-70％，盡量不要用到***高數?！?/p>
〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
〔5〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
〔6〕塑料管轉子流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。
〔1〕儀表使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門，然后再關閉儀表下游的流量調節閥。
〔2〕儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。
〔3〕當錐管和浮子粘污時，應及時清洗。
〔4〕定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定以得到更好的精度。
〔5〕被測流體與流量計標定介質不一致時，需對示值按進行修正。由下式表示QS=QN QS＝實際流量 Qn＝流量計讀數示值 ρn＝流量計標定時的介質密度ρs＝被測介質的密度 ρf＝浮子材料的密度
|
SK-LZS- 塑料管轉子流量計技術參數 |
公稱通徑
型號
測量范圍
允許被測介質狀況
精度
短管型
溫度℃
壓力MPa
15
SK-LZS-15
5-50l/h
0-60
≤0.6
±5%
10-100l/h
16-160l/h
25-250l/h
40-400l/h
50-500l/h
60-600l/h
100-1000l/h
25
SK-LZS-25
100-1000l/h
160-1600l/h
250-2500l/h
32
SK-LZS-32
0.4-4m3/h
0.6-6m3/h
50
SK-LZS-50
1-10m3/h
1.6-16m3/h
65
SK-LZS-65
5-25m3/h
8-40m3/h
12-60m3/h
80SK-LZS-80
5-25m3/h
8-40m3/h
12-60m3/h
100
SK-LZS-100
12-60m3/h
18-90m3/h
20-120m3/h
125
SK-LZS-125
25-150m3/h
30-180m3/h
150SK-LZS-15012-60m3/h18-90m3/h20-120m3/h 25-150m3/h30-180m3/h
一、概述
塑料轉子流量計錐管等主部件均由AS、ABS塑料制成，有較好的耐腐性能，產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點，塑料管浮子流量計可廣泛應用于化工、環保、食品等工業部門。
二、原理與結構
塑料轉子流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
三、塑料轉子流量計安裝
〔1〕安裝前，應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。
〔2〕流量計的接口，可用配套的ABS塑料管，或用PVC塑料管，用專用膠水粘合連接，也可用塑料法連接后，再和金屬法蘭連接。
〔3〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平?！惨话銟?biāo)準：需用的***佳流量為流量計***大流量的50％-70％，盡量不要用到***高數?！?br /> 〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
〔5〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
〔6〕塑料管轉子流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。
連接方式可分為：插接、焊接、螺紋和法蘭連接四種。
|
XT-LZS-塑料轉子流量計技術參數 |
|||||
|
公稱通徑 |
型號 |
測量范圍 |
允許被測介質狀況 |
精度 |
|
|
短管型 |
溫度℃ |
壓力MPa |
|||
|
15 |
XT-LZS-15 |
5-50l/h |
0-60 |
≤0.6 |
±5% |
|
10-100l/h |
|||||
|
16-160l/h |
|||||
|
25-250l/h |
|||||
|
40-400l/h |
|||||
|
50-500l/h |
|||||
|
60-600l/h |
|||||
|
100-1000l/h |
|||||
|
25 |
XT-LZS-25 |
100-1000l/h |
|||
|
160-1600l/h |
|||||
|
250-2500l/h |
|||||
|
32 |
XT-LZS-32 |
0.4-4m3/h |
|||
|
0.6-6m3/h |
|||||
|
50 |
XT-LZS-50 |
||||
|
1-10m3/h |
|||||
|
1.6-16m3/h |
|||||
|
65 |
XT-LZS-65 |
5-25m3/h |
|||
|
8-40m3/h |
|||||
|
12-60m3/h |
|||||
| 80 | XT-LZS-80 |
5-25m3/h
|
|||
|
8-40m3/h
|
|||||
|
12-60m3/h
|
|||||
|
100 |
XT-LZS-100 |
12-60m3/h |
|||
|
18-90m3/h
|
|||||
|
20-120m3/h |
|||||
|
125 |
XT-LZS-125 |
25-150m3/h |
|||
|
30-180m3/h |
|||||
| 150 | XT-LZS-150 | 12-60m3/h | |||
| 18-90m3/h | |||||
| 20-120m3/h | |||||
| 25-150m3/h | |||||
| 30-180m3/h | |||||
四、塑料轉子流量計使用
〔1〕儀表使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門，然后再關閉儀表下游的流量調節閥。
〔2〕儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。
〔3〕當錐管和浮子粘污時，應及時清洗。
〔4〕定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定以得到更好的精度。
〔5〕被測流體與流量計標定介質不一致時，需對示值按進行修正。由下式表示QS=QN QS＝實際流量 Qn＝流量計讀數示值 ρn＝流量計標定時的介質密度ρs＝被測介質的密度 ρf＝浮子材料的密度
|
XT-LZS塑料轉子流量計外形安裝尺寸 |
||||
|
型號 |
尺寸 |
適用管道 |
||
|
短管型 |
||||
|
L |
D1 |
D2 |
||
|
XT-LZS-15 |
202 |
20 |
45 |
15或20 |
|
XT-LZS-25 |
226 |
32 |
60 |
25或32 |
|
XT-LZS-32 |
288 |
40 |
74 |
32或40 |
|
XT-LZS-50 |
341 |
63 |
98 |
50或63 |
|
XT-LZS-65 |
430 |
75 |
122 |
65或75 |
|
XT-LZS-100 |
520 |
法蘭連接 |
100 |
|
|
XT-LZS-125 |
520 |
法蘭連接 |
125 |
|
|
口徑
|
型號
|
流量范圍
|
連接高度
|
 |
|
100
|
XTLZS-100
|
8-50M3/h
|
555
|
|
|
14-90M3/h
|
||||
|
16-120M3/h
|
||||
|
125
|
XTLZS-125
|
25-150M3/h
|
555
|
|
|
25-180M3/h
|
||||
|
25-200M3/h
|
||||
|
150
|
XTLZS-150
|
25-150M3/h
|
555
|
|
|
25-180M3/h
|
||||
|
25-200M3/h
|
