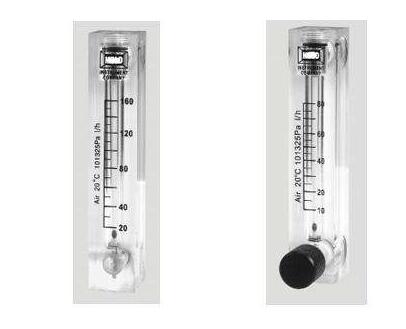

DXLZBY-M系列面板式有機玻璃轉子流量計是一種以有機玻璃為主體的新型流量計，用于測量水流量。它的特點是外形美觀、重量輕、清晰度高、不易破裂、使用壽命長。
DXLZBY—MT型即帶流量調節閥。

有機玻璃轉子流量計|廠家價格

廠家價格：

價格	¥ 60.00~3800.00元
起批量	≥1 件

曲線對照表
有機玻璃轉子流量計

技術參數

規格	外形尺寸（高寬厚）	接嘴中心距	安裝孔中心距	介質	流量范圍	連接形式
						無接咀	有接咀
DXLZBY-10	1683034	127	76	水	0.2~2 GPM	G1/2″	G1/2″
					1~7 LPM
DXLZBY-10	1683034	127	76	水	1~5 GPM	G1/2″	G1/2″
					2~18 LPM
DXLZBY-15	2203945	165	102	水	150~1500L/h	G3/4″	———
DXLZBY-15	2203945	165	102	水	250~2500L/h	G3/4″	———
DXLZBY-15	2203945	165	102	水	1~10 GPM	G3/4″	———
					5~35 LPM
DXLZBY-15	2203945	165	102	水	4~20 GPM	G3/4″	———
					20~70 LPM
DXLZBY-15	2203945	165	102	水	5~30 GPM	G3/4″	———
					20~120 LPM
DXLZBY-15	2254545	165	100	水	1~10 GPM	———	G1″
					5~35 LPM
DXLZBY-15	2254545	165	100	水	4~20 GPM	———	G1″
					20~70 LPM
DXLZBY-15	2254545	165	100	水	5~30 GPM	———	G1″
					20~120 LPM
DXLZBY-25	2656065	200	132	水	5~30 GPM	———	G11/4″
					20~120 LPM
DXLZBY-25	2656065	200	132	水	5~50 GPM	———	G11/4″
					20~180 LPM
DXLZBY-25	2656065	200	132	水	10~70 GPM	———	G11/4″

技術參數

公稱通經 DN(mm)	型號	范圍度	測量范圍		度等級	錐管長度 (mm)	允許被測流體狀況
			水(20℃)	空氣 (101325Pa,20℃)			溫度(℃)	壓力(MPa)
3	LZB-3W LZB-3WF LZB-3WB LZB-3WBF	10:1	2.5～25mL/min 6～60mL/min 10～100mL/min	0.03～0.3L/min 0.06～0.6L/min 0.1～1L/min 0.15～1.5/min	4 6	100	-20～120	≤0.2
4	LZB-4W LZB-4WF LZB-4WB LZB-4WBF		16～160mL/min 25～250mL/min 40～400mL/min	0.3～3L/min 0.6～6L/min 0.71～7L/min	2.5 4
6	LZB-6W LZB-6WF LZB-6WB LZB-6WBF		0.04～0.4mL/min 0.06～0.6mL/min 0.1～1mL/min	0.7～7L/min 1～10L/min 1.5～15L/min	1.5 2.5
10	LZB-10W LZB-10WF LZB-10WB LZB-10WBF		0.1～1mL/min 0.16～1.6mL/min	3～30L/min 5～45L/min		120

注：流量計有帶調節閥（WB型）和不帶調節閥（W型）二種。LZB-WF、LZB-WBF為耐腐型。

LZB-150F轉子流量計

外型及安裝尺寸

（mm）

公稱通徑
DN

型號

設 備
安裝孔

軟管接咀

金屬管接咀

外螺紋

LZB-3W LZB-3WF
LZB-3WB LZB-3WBF

136

27.5

116

＜52

M10×1

D6.2

SR4

?11

LZB-4W LZB-4WF
LZB-4WB LZB-4WBF

LZB-6W LZB-6WF
LZB-6WB LZB-6WBF

29.5

＜60

D10

M12×1

D8.2

SR5

LZB-10W LZB-10WF
LZB-10WB LZB-10WBF

160

140

D11

M16×1.5

D12.1

SR7

技術參數

公稱通經 DN （mm）	型號	范圍度	測量范圍		錐管長度	度等級		允許被測流體狀況
			水，20℃			LZB/LZJ	LZB-（）F LZJ-（）F	溫度（℃）	壓力（MPa）
4	LZB-4 LZB-4F	10:1	1～10L/h 1.6～16l/h 2.5～25L/h	16～160l/h 25～250L/h 40～400L/h	100	2.5	2.5;4	-20～+120	≤1
6	LZJ-6 LZJ-6F		2.5～25L/h 4～40L/h 6～60L/h	40～400L/h 60～600L/h 100～1000L/h		2.5	2.5;4
10	LZJ-10 LZJ-10F		6～60L/h 10～100L/h 16～160L/h	100～1000L/h 160～1600L/h 250～2500L/h	160
15	LZB-15 LZB-15F		16～160L/h 25～250L/h 40～400L/h	0.25～2.5/h 0.4～4/h 0.6～6/h	350		2.5		≤0.6
25	LZB-25 LZB-25F		40～400L/h 60 ～600L/h 100～1000L/h	1～10/h 1.6～16/h 2.5～25/h		1.5
40	LZB-40 LZB-40F		160～1600L/h 250～2500L/h	4～40/h 6～60/h	430
50	LZB-50 LZB-50F		0.4～4/h 0.6～6/h	10～100/h 16～160/h	450
80	LZB-80 LZB-80F	10:1 5:1	1～10/h 1.6～16/h 5～25/h	50～250/h 80～400/h	500				≤0.4
100	LZB-100 LZB-100F	5:1	5～25/h 8～40/h 12～60/h	120～600/h 200～1000/h
注：液體流量的***大測量范圍，可安用戶需要，擴大到90/h。

安裝尺寸

（mm）

公稱通徑 DN	型號	尺寸							連接方式
公稱通徑 DN	型號	A	B	C	D	E	M	N	連接方式
4	LZB-4	36	171	119	43.5		145	Ø14	軟管
6	LZB-6	36	171	119			145	Ø14
10	LZB-10	43	244	178			208	Ø16.5
15	LZB-15	Ø95	470	Ø65	Ø15	4-Ø14	_______	_______	法蘭
25	LZB-25	Ø115	470	Ø85	Ø25	4-Ø14
40	LZB-40	Ø145	570	Ø110	Ø40	4-Ø18
50	LZB-50	Ø160	570	Ø125	Ø50
80	LZB-80	Ø185	660	Ø150	Ø80
100	LZB-100	Ø205	660	Ø170	Ø100

購買須知

注：

①LZBY有機玻璃轉子流量計耐溫<70℃，耐壓0.4Mpa.
②無接咀表示流量計本體螺紋尺寸，有接咀表示流量計接咀外螺紋尺寸。
③特殊規格、流量經雙方協商確認可按用戶要求設計加工。
