上游擾流件對氣體渦輪流量計準確度的影響與安
摘要：根據氣田的計量需求，保證氣體渦輪流量計在使用過程中能準確地測量天然氣流量，通過具體的實驗分析上游擾流件對流量計準確度的影響，為流量計的現場應用起到至關重要的指導作用，具有一定的意義。
氣體渦輪流量計是繼孔板流量計之后的第二個在氣田廣泛應用的天然氣流量計，其測量原理是利用懸置于流體中帶葉片的轉子或葉輪感受流體的平均流速而推導出被測流體的瞬時流量和累積流量。雖然氣體渦輪流量計對測量介質的潔凈度要求較高，但由于它具有對直管段的要求短以及測量準確度高、測量范圍較寬等突出優點，較多地用于對儀表精度要求高的氣田商貿計量中。在使用過程中，發現流量計的安裝位置雖然遵循標準要求，但受上游擾流件的影響導致其對氣體的測量準確度有所降低，因此通過實驗作上游擾流件對氣體渦輪流量計準確度的影響進行分析，為流量計在氣田的實際應用提供技術支持。
1、渦輪流量計的計量性能：
渦輪流量計的計量性能主要包括準確度等級和重復性要求等兩個方面。
1.1、準確度等級：
氣體渦輪流量計的準確度等級見表１、表２。

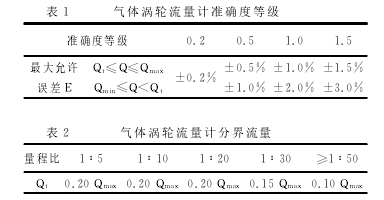

表１ 氣體渦輪流量計準確度等級
表２ 氣體渦輪流量計分界流量
分界流量 Ｑｔ參見表２。
１．２、流量計的重復性要求：
流量計的重復性不得超過相應準確度等級規定的***大允許誤差值的１／３。
２、流量計準確度影響的實驗分析：
２．１、實驗要求：
實驗用鐘罩式氣體流量標定裝置［２］標定 ＤＮ５０Ｇ６５氣體渦輪流量計，其準確度等級為１．５級；***小流量為 Ｑｍｉｎ：１０ｍ３／ｈ，***大流量為 Ｑｍａｘ：１００ｍ３／ｈ；流量計量程比為１∶１０；上游直管段要求：５Ｄ＝５０×５＝２５０ｍｍ＝２５ｃｍ，下游直管段要 求：３Ｄ＝５０×３＝１５０ｍｍ＝１５ｃｍ。
２．２、實驗思路：
實驗以在流量計前端安裝一對大小頭作為擾流件，在擾流件和流量計之間安裝不同長度的直管段。經過一定時間段的運行，確認標準裝置與流量計的流量偏差以及流量計的重復性，以此分析擾流件對流量計準確度的影響［３］。
實驗以在流量計前端安裝一對大小頭作為擾流件，在擾流件和流量計之間安裝不同長度的直管段。經過一定時間段的運行，確認標準裝置與流量計的流量偏差以及流量計的重復性，以此分析擾流件對流量計準確度的影響［３］。
２．３、實驗分析：
２．３．１、在流量計上游安裝４０ｃｍ 直管段，下游安裝１９ｃｍ 直管段實驗流量計上游直管段長度大于 ５Ｄ（２５ｃｍ），下游直管段長度大于 ３Ｄ（１５ｃｍ），實驗安裝圖如圖 １ 所示，
２．３．１、在流量計上游安裝４０ｃｍ 直管段，下游安裝１９ｃｍ 直管段實驗流量計上游直管段長度大于 ５Ｄ（２５ｃｍ），下游直管段長度大于 ３Ｄ（１５ｃｍ），實驗安裝圖如圖 １ 所示，
示意圖如圖２所示。

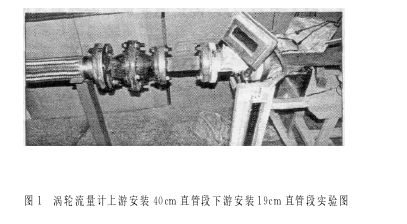

圖１ 渦輪流量計上游安裝４０ｃｍ 直管段下游安裝１９ｃｍ 直管段實驗圖

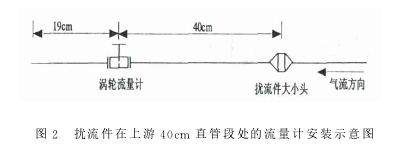

圖２ 擾流件在上游４０ｃｍ 直管段處的流量計安裝示意圖
實驗數據如表３所示。

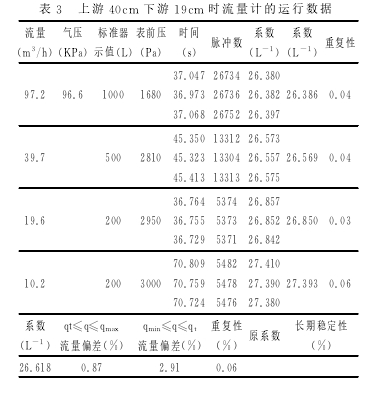

表３ 上游４０ｃｍ 下游１９ｃｍ 時流量計的運行數據
從表３可以看出，擾流件安裝在距流量計上游端較遠時，其運行數據的流量偏差與重復性符合流量計的標準。
２．３．２、在流量計上游安裝２９．１ｃｍ 直管段，下游安裝１９ｃｍ 直管段實驗
流量計上游直管段長度較大于 ５Ｄ（２５ｃｍ），下游直管段長度大于 ３Ｄ（１５ｃｍ），實驗安裝示意圖如圖３所示。

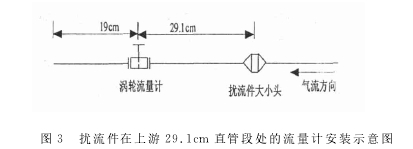

圖３ 擾流件在上游２９．１ｃｍ 直管段處的流量計安裝示意圖
實驗數據如表４所示。從表４可以看出，擾流件安裝在距流量計上游端接近 ５Ｄ 處時，其運行數據的流量偏差（ｑｍｉｎ≤ｑ≤ｑｔ 部分）＞３％，不滿足標準的要求，但其重復性符合流量計的標準。
2．２．３、在流量計上游安裝１９ｃｍ 直管段，下游安裝４０ｃｍ 直管段實驗
流量計上游直管段長度小于５Ｄ（２５ｃｍ），下游直管段長度大于３Ｄ（１５ｃｍ），實驗安裝示意圖如圖４所示。
| 表 | ４ | 上游 | ２９．１ｃｍ | 下游 | １９ｃｍ | 時流量計的運行數據 | ||||||||||||||||||||||||||
| 流量 | 氣壓 標準器 表前壓 時間 | 脈沖數 | 系數 | 系數 | 重復性 | |||||||||||||||||||||||||||
| ３ | ）示值（）（ ） （） | －１ | －１ | |||||||||||||||||||||||||||||
| （ ／）（ | （ ）（ ） | |||||||||||||||||||||||||||||||
| ｍ ｈ | ＫＰａ | Ｌ | Ｐａ | ｓ | Ｌ | Ｌ | ||||||||||||||||||||||||||
| ３６．９９１２６７６４ | ２６．４１５ | |||||||||||||||||||||||||||||||
| ９７．４ | ９６．６ | １０００ | １７００ | ３６．９５４２６７３９ | ２６．３９０２６．４００ | ０．０５ | ||||||||||||||||||||||||||
| ３６．９３２２６７４５ | ２６．３９６ | |||||||||||||||||||||||||||||||
| ４５．５２９１３３１２ | ２６．５７１ | |||||||||||||||||||||||||||||||
| ３９．６ | ５００ | ２８００ | ４５．４２２１３２９６ | ２６．５３９２６．５５７ | ０．０６ | |||||||||||||||||||||||||||
| ４５．４６７１３３０７ | ２６．５６１ | |||||||||||||||||||||||||||||||
| ３７．０３４ | ５３７８ | ２６．８８２ | ||||||||||||||||||||||||||||||
| １９．５ | ２００ | ２９７０ | ３６．９１２ | ５３６８ | ２６．８３２２６．８５５ | ０．０９ | ||||||||||||||||||||||||||
| ３６．９６７ | ５３７２ | ２６．８５２ | ||||||||||||||||||||||||||||||
| ７１．３５２ | ５４８７ | ２７．４３５ | ||||||||||||||||||||||||||||||
| １０．１ | ２００ | ３０００ | ７１．２７７ | ５４８１ | ２７．４０５２７．４２８ | ０．０８ | ||||||||||||||||||||||||||
| ７１．３８７ | ５４８９ | ２７．４４５ | ||||||||||||||||||||||||||||||
| 系數 | ｑｔ≤ｑ≤ｑｍａｘ | ｑｍｉｎ≤ｑ≤ｑｔ | 重復性 | 原系數 | 長期穩定性 | |||||||||||||||||||||||||||
| （－１） | 流量偏差（ ） | 流量偏差（ ） | （ ） | （ ） | ||||||||||||||||||||||||||||
| Ｌ | ％ | ％ | ％ | ％ | ||||||||||||||||||||||||||||
| ２６．６２８ | ０．８５ | ３．０１ | ０．０９ | |||||||||||||||||||||||||||||
| 表 | ５ | 上游 | １９ｃｍ | 下游 | ４０ｃｍ | 時流量計的運行數據 | ||||||||||||||||||||||||||
| 流量 | 氣壓 標準器 表前壓 時間 | 脈沖數 | 系數 | 系數 | 重復性 | |||||||||||||||||||||||||||
| （ ／）（ ）示值（）（ ） （） | （ ）（ ） | |||||||||||||||||||||||||||||||
| ３ | ＫＰａ | Ｌ | Ｐａ | ｓ | －１ | －１ | ||||||||||||||||||||||||||
| ｍ ｈ | Ｌ | Ｌ | ||||||||||||||||||||||||||||||
| ３６．９３４２６７３２ | ２６．３７８ | |||||||||||||||||||||||||||||||
| ９７．３ | ９６．６ | １０００ | １６８０ | ３７．０７４２６７４９ | ２６．３９４２６．３８９ | ０．０４ | ||||||||||||||||||||||||||
| ３６．９９４２６７４８ | ２６．３９４ | |||||||||||||||||||||||||||||||
| ４６．０２３１３２９８ | ２６．５４３ | |||||||||||||||||||||||||||||||
| ３９．４ | ５００ | ２８００ | ４５．９９９１３２８９ | ２６．５２５２６．５３９ | ０．０５ | |||||||||||||||||||||||||||
| ４５．０１８１３３０２ | ２６．５５１ | |||||||||||||||||||||||||||||||
| ３４．４４１ | ５３７５ | ２６．８６２ | ||||||||||||||||||||||||||||||
| ２０．３ | ２００ | ２９５０ | ３５．３４２ | ５３６０ | ２６．７８７２６．８２７ | ０．１４ | ||||||||||||||||||||||||||
| ３５．３９３ | ５３６９ | ２６．８３２ | ||||||||||||||||||||||||||||||
| ７１．５６５ | ５４８６ | ２７．４３０ | ||||||||||||||||||||||||||||||
| １０．１ | ２００ | ３０００ | ７１．５７２ | ５４８６ | ２７．４３０２７．４３０ | ０ | ||||||||||||||||||||||||||
| ７１．５６５ | ５４８６ | ２７．４３０ | ||||||||||||||||||||||||||||||
| 系數 | ｑｔ≤ｑ≤ｑｍａｘ | ｑｍｉｎ≤ｑ≤ｑｔ | 重復性 | 原系數 | 長期穩定性 | |||||||||||||||||||||||||||
| （－１） | 流量偏差（ ） | 流量偏差（ ） | （ ） | （ ） | ||||||||||||||||||||||||||||
| Ｌ | ％ | ％ | ％ | ％ | ||||||||||||||||||||||||||||
| ２６．６０８ | ０．８２ | ３．０９ | ０．１４ | |||||||||||||||||||||||||||||

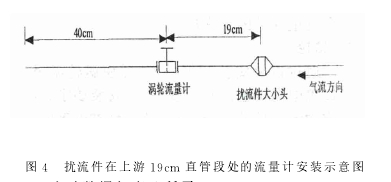

圖４ 擾流件在上游１９ｃｍ 直管段處的流量計安裝示意圖
實驗數據如表５所示。從表５可以看出，擾流件安裝在距流量計上游端小于５Ｄ 處時，其運行數據的流量偏差（ｑｍｉｎ≤ｑ≤ｑｔ 部分）＞３％，不滿足標準 的要求，但其重復性符合流量計的標準。
３、結論：
通過以上實驗數據分析，即使渦輪流量計在使用過程中滿足上游直管段 ５Ｄ 的安裝要求，也會造成一定的流量偏差，導致流量計測量準確度的降低，因此建議在流量計的安裝時，上游擾流件與其安裝位置的直管段要求越長越好，至少在８Ｄ 以上。
