渦輪流量計校準新型信號發生器
渦輪流量計由于具有測量精度高、 重復性好、 抗干擾能力強等優點, 在各種流體的測量中獲得廣泛應用[ 1-2] 。 其測量原理是在管道中心安放一個渦輪 , 當流體通過管道時 , 沖擊渦輪葉片 , 對渦輪產生驅動力矩, 使其克服摩擦力矩和流體阻力矩而產生旋轉。 在一定的流量范圍內, 對一定的流體介質粘度, 渦輪的旋轉角速度與流體流速成正比。 當渦輪葉片切割由磁鋼產生的磁力線時, 引起磁通變化[ 3] , 經前置放大器放大、 整形后, 產生與流速成正比的脈沖信號, 送入顯示儀表進行計數和顯示 , 這樣根據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。 對于上述原理的渦輪型流量儀在開發、 生產和出廠校準鑒定中均需要一種輸出頻率連續可調的高頻率精度的信號源 , 來模擬傳感器在不同流速下輸出的脈沖信號 , 因此開發一種高精度的頻率可調的信號發生器尤為必要。
直接數字合成 (DDS) 技術是一種從參考頻率源生成多種頻率的數字控制方法, 具有頻率分辨率高、 輸出頻點多、產生任意波形等特點, 是一種理想的設計信號發生器解決方案[ 4] 。
1、DDS 技術工作原理：
基于 DDS 技術的信號發生器由相位累加器、 波形 ROM 、 D /A 轉換器和低通濾波器構成, 如圖 1 所示。 在固定頻率的參考時鐘下, 通過改變每個參考時鐘脈沖所代表的相位間隔(即圖 1 中 M) 來改變輸出頻率。 其中波形存儲器一般為只讀存儲器, 它用來存儲波形幅度量化編碼值, 可以為任意波形。當 1 個參考時鐘脈沖到來時, 鎖存在相位增量寄存器中的頻率控制字 M 就和 N 位相位累加器的輸出相加。 相位累加器的輸出被鎖存后, 它就作為波形存儲器的一個尋址地址, 該地址對應的波形存儲器中的內容就是一個波形合成點的幅度值, 經 D /A 轉換將其轉換為模擬采樣值, 再經低通濾波器濾波后得到符合要求的模擬信號。當下一個時鐘到來時, 相位累加器的輸出又加一次頻率控制字, 使波形存儲器的地址處于所合成波形的下一個幅值點上。***終, 相位累加器檢索到足夠的點就構成了整個波形[ 5-7] 。

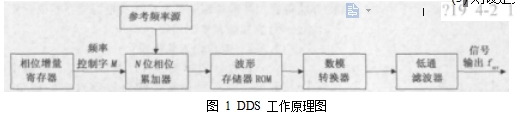

圖 1 DDS 工作原理圖
若參考時鐘頻率為 f c , 相位累加器的字長是 N , 則 DDS輸出頻率的大小為: f out =M ×f c /2N , 其中 M 是頻率控制字,其大小由外部控制電路設定。 當參考時鐘頻率 f c 與相位累加器的位數 N 固定時, 輸出頻率 f out 的大小就由 M 來確定, M＝２N ×f out / f c , 因此 M 值改變則輸出頻率隨之改變。 當 M =1 時, DDS 所能產生信號的較低頻率為 f out = f c /2N , 這是 DDS 的頻率分辨率。
2、新的頻率控制字 M 的求解算法：
2. 1、常用的頻率控制 M 的求解方法：
設參考時鐘頻率 f c =2 f Hz , 相位累加器位數為 N , 要求信號發生器輸出頻率范圍 aH z ～ f Hz , 頻率變化的分辨力即步距為 tH z, 則可選的輸出頻率數有 ( f – a) /t +1 個, 即 aH z, ( a +t) Hz , (a +2t) Hz , …, (f – t ) H z, f H z。 下面來分析頻率控制字 M 的求取方法。
方法一:首先利用手工計算這 ( f – a) / t +1 個頻率對應的寫向頻率寄存器的值 M , 把這 (f – a) /t +1 個 N 位二進制數存儲到系統存儲器中, 信號發生器接受頻率設定值后從 (f – a) / t+1 個數中找出對應的值寫向頻率寄存器。
此方法的優點是設定頻率的精度可達 DDS 芯片的頻率分辨力即 f c /2N , 精度較高。 但系統設計時需要計算的數據量大, 頻率設定速度低, 系統需要的存儲空間大。
方法二:利用公式 M =2N × fout / f c , 編程后用軟件計算。即先計算 f out =tHz 時對應的寫向頻率寄存器的值 M1 并對其取整得 M1’ , 則某一頻率下寫向頻率寄存器的值 M =B ×M1 ’ , 其中 B (=1, 2 , 3……) 為某一頻率對 tHz 的倍數。
此算法的優點是編程簡單, 不需要手工計算大量數值, 不需要占大量存儲空間。 但設定頻率有誤差累積效應, 隨著頻率增加, 設定頻率的誤差 Δ= (M1 – M1 ’ ) ×B / M1 H z 也在增加。 如當 fc =2M Hz , N = 28 , t = 0. 1Hz, 輸出頻率為 1kHz 時, 其誤差約為 31Hz , 這樣大的誤差在儀表校準應用中是不允許的。
2. 2、新的頻率控制字 M 的求解算法：
為解決 2. 1 中兩種方法的缺點, 本文設計了一種新方法,既可以在不降低頻率設定速度情況下節省大量存儲空間, 又可以顯著降低設定頻率的誤差。
首先分別計算出輸出頻率為 M 1{t , 2t , …, 9tHz}, M
2{10t , 20t , …, 90tHz}, M 3{100t , 200t , …, 900tHz}, …,
Mi {10i – 1 ×t , 10i – 1 ×2t, …, 10i – 1 ×9t H z}, …, Mq {10q- 1
| ×t , 10 | ×2t, | …, 10 | q- 1 | ×9t }( q = | log | f | , 即 q 為以 10 | ||
| 10 | |||||||||
| q – 1 | t | ||||||||
為底 f /t 的對數向上取整) 時對應的寫入寄存器的值 M (四舍五入后保留的整數), 并將其存入 q 個數組 M1 , M2 , …, Mi , …, Mq 中, 則可通過下面步驟獲得設定頻率為 mHz 時需寫入寄存器的 M 值:
(1) 先求出 m 為步距 t 的倍數 B :B =m /t , 則 B 的***大值為 f /t (f 為***大輸出頻率)。
(2) 將 B 表示為:B =n1 +n2 ×10 +n3 ×102 + …+ni × 10i – 1 +…np ×10p – 1 , 當 1 ≤i <p 時, 0 ≤ni ≤9 , 1 ≤np ≤9。
(3) 則設定頻率為 mHz 時需寫入寄存器的 M 值可分別從
| M1 | 中從取 M1 [ n1] , 從 M2 中取 M2 [ n2] , 從 | ||
| M3 | 中取 M3 [ n3] , …, | 從 Mi 中取 Mi [ ni ] , | |
| …, | 從 Mp | 中取 Mp [ np] | 相加即可, 即:M |
| =M1 [ n1] | + M2 [ n2] + M3 [ n3] +… + | ||
| Mi | [ ni ] +…+Mp [ np] 。 (若 ni =0, 則不 | ||
從 Mi 中取值)。
因每組數據均采用手工計算, 故求某組數據中頻率對應的 M 值 (四舍五入后保留的整數) 時***大誤差為 0. 5 , 此時對應的輸出頻率誤差為:Δ≤0. 5 × f c /2N = 0. 5t /M1’ Hz , 所以本算法***大的輸出頻率誤差為:q ×Δ=0. 5 ×t ×q/ M1 ’ H z。
本方法優點:(1) 需寫入內存的數據少, 只需寫入 q 組, 即 9×q 個 N 位二進制數;(2) 頻率設定速度快, 因只需從內存的 q 組數據中查找指定值, 比方法一中從 (f – a) /t +1 個數據中查找指定值速度快;(3) 本方法顯著降低了方法二中的誤差累積效應 (因?yàn)?q 的值很小), 輸出頻率誤差小, 精度高。
3、信號發生器的實現：
3. 1、信號發生器的硬件實現：
系統由微控制器、 鍵盤、 顯示、 信號發生電路、 信號幅值調整電路及電源部分組成, 如圖 2 所示。 其中微控制器部分由 M SP 430F135 和復位電路組成;信號發生電路由直接數字合成器芯片 A D9833 、 有源晶體振蕩器及運算放大器調整電路組成;幅值調整電路由運算放大器、 模擬開關 HCF 4051 及 3 個三極管組成;鍵盤由功能鍵、 確認鍵、 左移鍵、 上箭頭鍵、 下 箭頭鍵組成;顯示部分由兩片 74LV C07 組成的信號電平轉換電路和 LCM 1602D 液晶顯示模塊組成;電源部分由+18V 、 +5V 和+3. 3V 三種電源組成;三種電壓各由一片 DC – DC 轉換芯片及其外圍電路組成的升壓或降壓電路獲得;三種電源均由 2 節串聯的鋰電池供電。

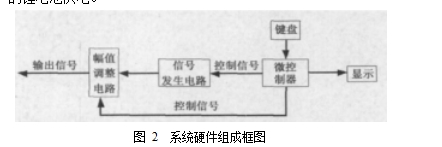

圖 2 系統硬件組成框圖
微控制器通過 5 個 I /O 口線與 5 個鍵盤信號相連;微控制器的 11 個 I /O 口線經過兩片 74LV C07 及電阻組成的電平轉換電路, 實現對顯示的控制與驅動, 可以顯示頻率、 信號幅值等;微控制器作為主機通過三線制 SPI 接口與信號發生電路部分的 AD9833 通訊, 向 A D9833 寫入控制命令字及頻率設定值 M ;信號發生電路輸出信號送入信號幅值調整電路;微控制器通過 3 個 I /O 口線選擇 HCF 4051 的模擬導通通道, 從而調整信號的放大倍數, 得到不同幅值的信號。
具體工作過程:由 2. 2 中方法求得的數據存儲于微控制器的存儲器中 , 系統上電啟動后, 通過鍵盤設定要輸出的頻率值、 信號波形、 信號幅值, 微控制器根據頻率設定值從相應數組中取數并計算得 M 值 ;微控制器通過三線制 SPI 通信接口將信號波形命令字及 M 值寫入 AD9833, 通過 3 個 I /O 口線選定所需幅值;以上設定完成后 , 微控制器通過三線制 SPI 通訊接口向 AD9833 寫入啟動命令, 則 A D9833 就會輸出所需頻率信號, 該信號經過幅值調整電路后, 即得到***終所需信號。 系統的信號發生電路和幅值調整電路分別如圖 3 、 4 所示。

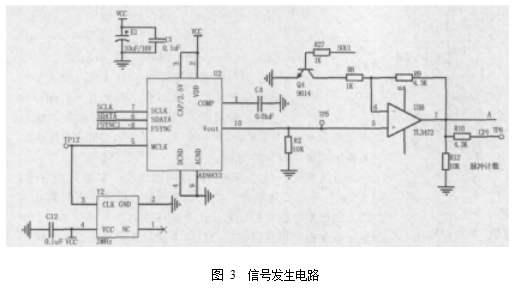

圖 3 信號發生電路

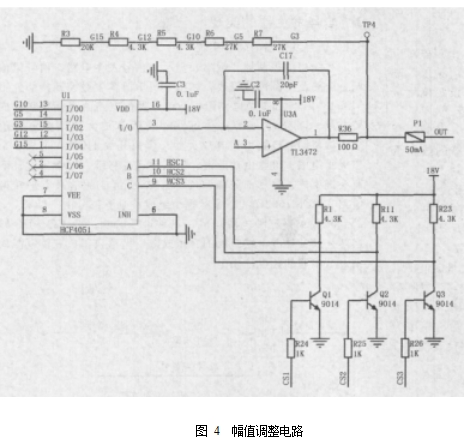

圖 4 幅值調整電路
3. 2、信號發生器的軟件實現：
3. 2. 1、軟件總體設計控制器的主要工作是響應鍵盤輸入、 刷新液晶顯示及控制波形輸出。 首先控制器進入默認的工作狀態, 此時若有按鍵按下, 則響應按鍵;通過按鍵輸入所需的頻率、 幅度和波形參數;控制器再根據輸入的頻率計算出頻率控制字;***后根據頻率控制字、 幅度和波形參數控制輸出對應波形。
3. 2. 2、信號發生軟件設計 AD9833 是可編程 DDS 信號發生器, 內部具有 2 個 28 位頻率寄存器, 2 個 12 位相位寄存器。 工作時, 需先寫入 16 位工作模式命令字, 確定工作狀態并選中頻率寄存器和相位寄存器, 然后寫入 1 個或 2 個字頻率控制字, 控制輸出頻率, ***后寫入相位控制字, 則 DDS 信號發生器就可以根據模式控制字輸出相應的波形。 其中頻率控制字是根據鍵盤輸入的頻率值,由設計的算法得到。 波形的幅度值由單片機根據鍵盤輸入設定對應幅值調整電路得到。
3. 2. 3、鍵盤輸入軟件設計鍵盤處理過程:有鍵按下則產生按鍵中斷, 在中斷中識別按鍵并得到對應的鍵值;主函數中若鍵值不為零則執行按鍵處理程序。按鍵處理程序中根據按鍵的不同執行對應的操作, 實現參數的選擇, 數據的增、 減、 待調數據的左、 右移等操作。 對不同參數能限定輸入數據的范圍, 防止輸入超出的范圍,***后按下確認鍵, 設置生效, 系統按新設定的參數運行。
3. 2. 4 液晶顯示軟件設計系統工作模式分為正常工作模式 (波形輸出模式) 和參數設置模式。 在不同模式下,液晶顯示器顯示不同的界面, 以方便用戶使用。在波形輸出模式下, 關閉液晶的光標和字符閃爍, 并在行顯示當前幅度, 第二行顯示當前頻率, 高位為 0 不顯示。 若為參數設置模式, 開啟光標, 且即將被修改的數據字符處于閃爍狀態。 默認從參數的較低一位數據進行修改, 通過上下鍵改變參數每一位的數值, 通過左移鍵選擇被修改參數的數據位, 若數據位到達該參數的***高位再按左移鍵, 則又回到該參數的較低位。
4、結束語：
直接頻率合成技術以其高穩定性、 寬頻帶等諸多特點在各個領域獲得廣泛應用。 本文根據 DDS 技術的工作原理, 對頻率控制字的求解設計了一種新的算法, 該算法既可以在不降低頻率設定速度情況下節省大量存儲空間, 又可以顯著降低設定頻率的誤差。 結合該頻率控制字的求解算法, 以微控制器 M SP430F135 為主控電路,設計了一種新型的頻率連續可調的信號發生器,該信號發生器具有精度高、 頻率連續可調、 響應速度快、 輸出信號頻譜穩定等特點, 可較好應用于脈沖型流量計的出廠校準上。
