氣體渦輪流量計儀表系數的計算方法

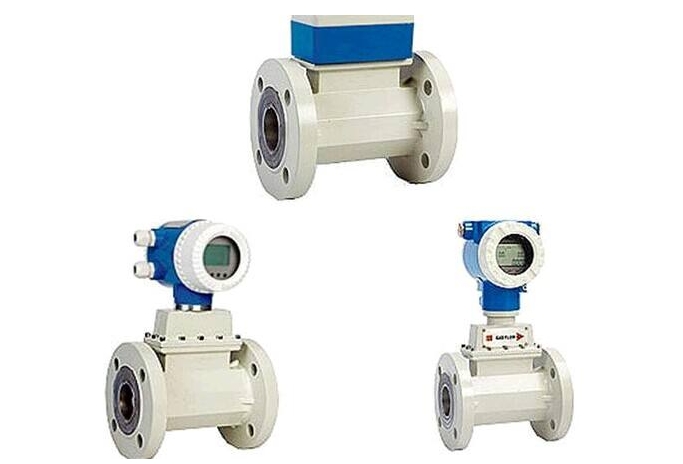

氣體渦輪流量計是一種速度式流量計 ,是近些年來迅速發展起來的新型儀表,這種流量計具有精度高、壓力損失小、量程比大等優點, 可測量多種氣體或液體的瞬時流量和流體總量, 并可輸出 0— 10 mA DC 或 4— 20 mA DC 信號 ,與調節儀表配套控制流量。
1 、氣體渦輪流量計的組成：
圖 1 渦輪流量計組成方框圖
如圖 1所示, 氣體渦輪流量計主要由渦輪流量變送器和指示積算儀組成[ 1] 。 渦輪流量變送器把流量信號轉換成電信號, 由指示積算儀顯示被測介質的體積流量和流體總量。
2 、氣體渦輪流量計的工作原理：
流體流經傳感器殼體, 由于葉輪的葉片與流向有一定的角度 ,流體的沖力使葉片具有轉動力矩 ,克服摩擦力矩和流體阻力矩之后葉片旋轉 , 在力矩平衡后轉速穩定 ,在一定條件下, 轉速與流速成正比 ,由于葉片具有導磁性 ,它處于信號檢測器 (由磁鋼和線圈組成)的磁場中, 旋轉的葉片切割磁力線, 周期性地改變線圈地磁通量 ,從而使線圈兩端感應出電脈沖信號,此信號經過放大器的放大整形, 形成有一定幅度的連續的矩形波 ,可遠傳至顯示儀表 ,顯示出流體的體積流量或總量。
3、 氣體渦輪流量計儀表系數的理論表達式：
作用在渦輪上的力矩可分為以下幾個 :流體通過渦輪時對葉片產生的切向推動力矩 M 1 ;流體沿渦輪表面流動時產生的粘滯摩擦力矩 M 2 ;軸承的摩擦力矩M3 ;磁電轉換器對渦輪產生的電磁反作用阻力矩 M4 。
| M 3 | =a4 ω2 /3 | (4) |
| M 4 | =a5 ω3 | (5) |
分別將式(2)、(3)、(4)、(5)帶入式 (1)并經整理可得:
| 2 | ωqV =a7 | 2 /3 | 3 | (6) |
| qV – a6 | ω | +a8 ω |
式中:a6 、a7 、a8 為經整理后的綜合系數。
通過以上的推導過程可以看出 , 渦輪的流量與轉速并不是簡單的線性關系。相互之間是一個比較復雜的高次表達式關系。
4、氣體渦輪流量計儀表系數的計算方法：
表 1 某一渦輪流量計出廠校驗數據
| 序號 | 流量 | 頻率 | 儀表系數 | ||
| qV /(L s– 1 ) | f H/ z | K /L– 1 | |||
| 1 | 28. | 06 | 1 766 | 62. | 88 |
| 2 | 19. | 62 | 1 233 | 62. | 90 |
| 3 | 11. | 42 | 724 | 63. | 41 |
| 4 | 6. | 82 | 437 | 64. | 02 |
| 5 | 5. | 52 | 352 | 63. | 81 |
| 平均儀表系數 | 63. | 03 | |||
| 由式 (6)可以看出, 渦輪的流量與轉速的關系比 | 一個多項式近似代替比較復雜的解析表達式。 根據傅 | |
| 較復雜。為了簡化應用 ,通常省略影響比較小的等式 | 立葉定律,在提高多項式次數的情況下即可得到更高 | |
| 右邊部分,這樣即可得出一個線性表達式 ,將角速度轉 | 的計算精度。 | |
| 換為頻率后即為 qV =f K/ 。表 1是某一渦輪流量計出 | 結合表 1的數據和式 (6), 對表 1 的數據分別進 | |
| 廠時的校驗數據 ,其流量的計算表達式為 :流量 =頻 | 行了不同次數的多項式擬合。 多項式擬合方法有許 | |
| 率 ÷ 平均儀表系數。 雖然其度已經達到了 1. 5 | 多 ,例如在 M TALB中、Exce ll中均可實現數據的擬合。 | |
| 級 ,但在實驗室條件和對精度要求比較高的場合中, | 筆者為了計算方便及多方面的要求 , 使用 VB 語言編 | |
| 1. 5級并滿足不了其精度要求。 為了提高計算精度, 現 | 寫了一個多項式擬合程序, 擬合方法參考于文獻 [ 4] | |
| 考慮采用多項式曲線擬合的方法, 在其量程范圍內用 | 中曲線擬合部分。結果見表 2。 | |
| 表 2 | 不同儀表系數計算方法的比較 | ||||||||||||||||||||||
| 采用平均儀表系數 | 采用一次多項式擬 | 采用二次多項式擬 | 采用三次多項式擬 | ||||||||||||||||||||
| 序號 | 頻率 | 標準流量 | 計算結果 | 合方法計算結果 | 合方法計算結果 | 合方法計算結果 | |||||||||||||||||
| qV (/L s– 1) | |||||||||||||||||||||||
| f H/ z | 計算流量 | 相對誤差 | 計算流量 | 相對誤差 | 計算流量 | 相對誤差 | 計算流量 | 相對誤差 | |||||||||||||||
| q'/(L s -1 ) | % | q'/(L s – 1) | % | q'/(L s– 1) | % | q'(/L s– 1 ) | % | ||||||||||||||||
| V | V | V | V | ||||||||||||||||||||
| 1 | 1 766 | 28. | 06 | 28. | 018 | 0. | 150 | 28. | 085 | 0. | 089 | 28. | 070 | 0. | 036 | 28. | 059 | 0. | 004 | ||||
| 2 | 1 233 | 19. | 62 | 19. | 562 | 0. | 296 | 19. | 570 | 0. | 255 | 19. | 588 | 0. | 163 | 19. | 623 | 0. | 015 | ||||
| 3 | 724 | 11. | 42 | 11. | 487 | 0. | 587 | 11. | 438 | 0. | 158 | 11. | 451 | 0. | 271 | 11. | 411 | 0. | 079 | ||||
| 4 | 437 | 6. | 82 | 6. | 933 | 1. | 657 | 6. | 853 | 0. | 484 | 6. | 848 | 0. | 410 | 6. | 840 | 0. | 293 | ||||
| 5 | 352 | 5. | 52 | 5. | 585 | 1. | 178 | 5. | 495 | 0. | 453 | 5. | 483 | 0. | 670 | 5. | 507 | 0. | 236 | ||||
通過表 2的比較可以發現在使用一次多項式擬合的情況下,流量誤差比原來平均減小了一半,在使用三次多項式擬合的情況下 ,流量誤差則減小了一個數量級。精度有顯著提高。
5 、結論：
在對測量精度要求不高的情況下 , 完全可以采用一次多項式擬合方法進行儀表系數的計算。 這樣, 在測量流量時 ,流量 =系數 1 +頻率 ×系數 2 。
在對測量精度要求較高的情況下 , 可以采用三次多項式擬合方法進行儀表系數的計算。 這樣, 在測量流量時 ,流量 =系數 1 +頻率 ×系數 2 +頻率 ×系數 3 +頻率 ×系數 4 。其計算量比較小, 適于工程中使用。
在有計算機參與數據處理的情況下 ,還可以提高擬合多項式的次數來得到更的數據。 同時還應該引入壓力和溫度的修正。
