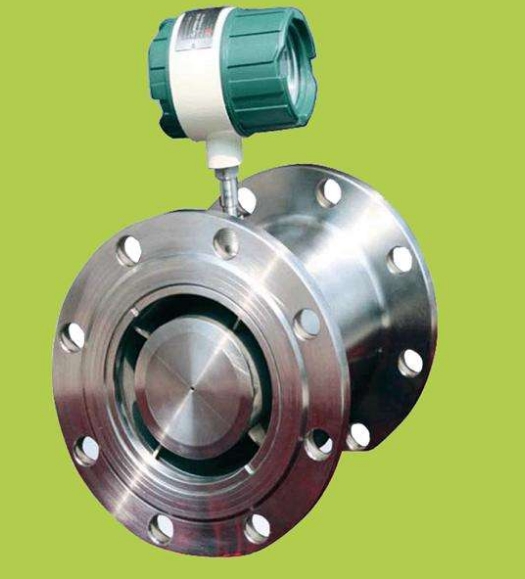

石油行業常常需要計量油氣水的產量，尤其是在目前油氣資源日益短缺，石油價格飛漲的情況下，對油氣水的計量工藝要求不斷提高，傳統的計量手段已不再適用油田開發新形勢的需要。LWGY 系列渦輪流量傳感器吸取了國內外流量?jī)x表先進技術，經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于測量封閉管道中與不銹鋼 1Cr18Ni9Ti、2Cr13 及剛玉 Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒， － 6 2等雜質 工作溫度下運動粘度小于 5 × 10 m /s 的液體，對于運動粘度大于 5 × 10 － 6 m2 /s 的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。

1、流量計量的原理：
   渦輪流量計是利用置于流體中的葉輪感受流體平均速度的流量計，與流量成正比的葉輪轉速通常由安裝在管道外的檢測裝置檢出，它由渦輪流量傳


感器和顯示儀表組成。
流經變送器的流體體積流量可表示為:
qv  = f /k	( 1)

 式中: q_v ——— 流經變送器的流體體積流量，L /s; f——— 電信號的頻率( 它同葉輪轉動頻率有正比關系) ，次 /s; k——— 常數，亦稱儀表系數，次 /L。
 式( 1) 也可改成


k = f /qv

( 2)

由( 2) 式可看出，儀表系數 k 是變送器輸出電信號的頻率 f 同流經儀表的液體體積流量 q_v 的比值。輸出頻率信號的流量計都有儀表系數這一特征常數，它能幫助了解和掌握儀表性能，同時也對流量?jī)x表的檢定有重要意義。

2、系數的確定：
 流量計一般安裝在分離器的油水排放管線處，通過其端口與分離器現場總數據傳輸控制箱連接，流體流過時沖擊渦輪產生旋轉，從而使數據顯示在儀表上，再由數據線傳輸給總線電纜，總線電纜通過電流的形式傳輸給數據采集軟件，軟件通過對數據
 分析進行顯示。由于它受流體的密度、粘度、溫度等的影響，計量系統每次要進行校驗。
 計量系統的校驗分兩項內容: 是對系統溫度補償?shù)挠行赃M(jìn)行評定; 第二是對系數 k 的確定。

2.1、系統溫度補償?shù)挠行栽u(píng)定：
 液體的密度 ρ 是溫度 t 的函數，在一定的溫度范圍內，可用二次多項式來表示，也可通過回歸法求得函數式 ρ = f( t) ，都能得到較好的擬合效果。當然溫度補償?shù)挠行匀绾危€要通過校驗來證明，這個工作可以在實驗室內進行。

2.2、系數 k 的確定：
 首先以渦輪上的系數記 k' 為輸入顯示控制儀表，把標定所用的流體重量設定為 G'_m ，啟動流量系統，把計量過的流體用汽車衡或磅秤稱重，其值設為G_m 時，流量系數 k 可通過下式計算，即

k = k'G'm /Gm

( 3)

 把 k 值輸入顯示儀表，再計量重量為 G_m 的液體，通過稱量法來校對是否超差。
 確定系數 k 時所用的流體重量要大于 1 ～ 2 t，以減少其它因素對計算值的影響。當發貨的批量較少時，如幾十千克，這時的計量可能超差，這主要是由于電磁閥不能及時關閉造成的，有的顯示控制儀對此有特別的考慮。
 實際上，其它輸入頻率信號的流量計，如橢圓齒輪流量計、腰輪流量計、渦輪流量計等都可以用( 3) 式確定流量系數。

3、系統計量的不確定度：

此系統的計量誤差來源由以下幾項:

( 1) 流量系數的重復性誤差: δ_m  = 0． 05% ;

( 2) 流量顯示儀表的誤差: 接受頻率信號的流量?jī)x表，其積算精度一般可達 0． 1% ，這里取 δ₂ = 0． 1% ;

( 3) 系數標定時所用衡器的誤差: δ₃ = 0． 1% ; ( 4) 由于溫度不能完全有效補償而引入的誤差。這個誤差通常很小，在此不予考慮。用方和根法合成的總不確定度為:
