液體渦輪流量計是華云儀表公司生產的主要產品之一，是用來對各種液體的瞬時流量和容量體積進行的測量的機器。華云儀表公司在生產液體渦輪流量計上面有著多年的經驗，液體渦輪流量計究竟是用來做什么的呢，應用在哪些行業呢？液體渦輪流量計是十大流量計產品之一，液體渦輪流量計、容積式流量計及質量流量計是公認的三大質量***好的流量計產品。液體渦輪流量計在流量測量上面一直有不錯的表現，這也是人們購買的重要原因。

　　液體渦輪流量計在測量流量和液體流量的定量輸入上面存在著重要的意義，渦輪傳感器和顯示儀表組合形成液體渦輪流量計。液體渦輪流量計具有精度高、重復性好、使用壽命長和操作簡單的優點，正因?yàn)橐后w渦輪流量計有這么多的優點，所以才會受到市場上面的歡迎。使用液體渦輪流量計，讓更多的人能夠更加準確的測量液體的瞬時流量和體積。

廠家價格：

價格	¥ 830.00~98000.00元
起批量	≥1 臺

規格選型：

加工定制	是	品牌	華云	型號	LWGYB-DN50~DN300
類型	速度式流量計	測量范圍	20-200（m3/h）	精度等級	1.0
公稱通徑	100（mm）	適用介質	液體	工作壓力	0-16（MPa）
工作溫度	0-150（℃）

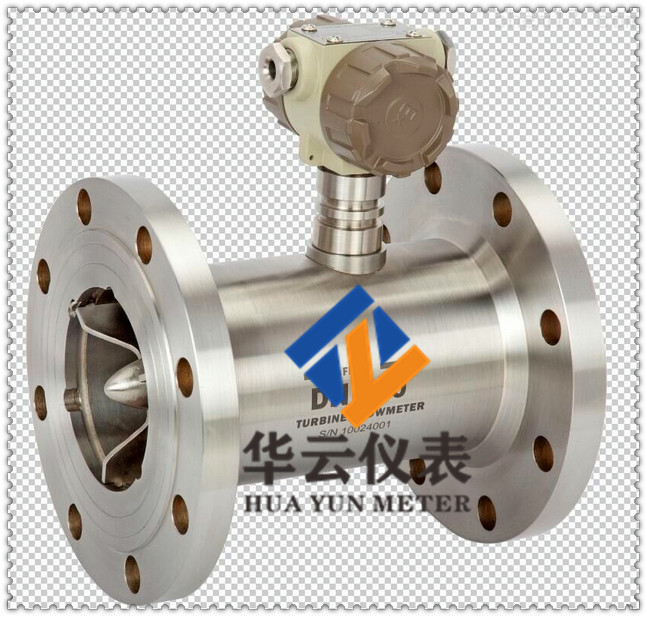

 LWGY系列液體智能渦輪流量計由渦輪流量傳感器與接收電脈沖信號的智能顯示儀表組成。用來測量封閉管道中低粘度液體的體積流量和總量；在石油、化工、冶金、航空和科研等部門獲得廣泛應用。

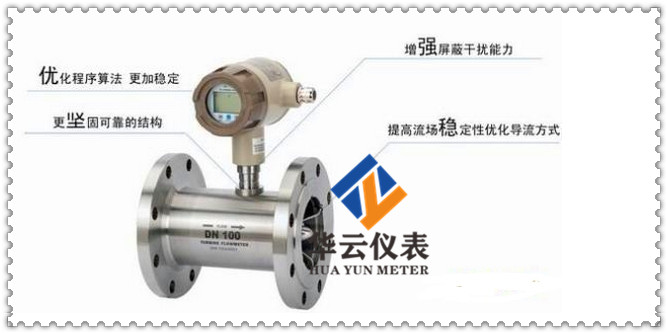

 流量計結構與工作原理





流量計工作原理

被測液體經傳感器時，傳感器內葉輪借助于液體的動能而旋轉。此時，葉輪葉片使檢出裝置中的磁路磁阻發生周期性變化，因而在檢出線圈兩端就感應出頻率與流量成正比的電脈沖信號，經放大器放大后遠傳輸出。

在測量范圍內，傳感器的流量脈沖頻率與體積流量成正比，這個比值即為儀表系數。用K表示。

K=3600X或K=

式中：f—流量信號頻率（Hz）

  Q—脈沖數

V—體積總量（m3或L）

2、適用粘度≤5000pa.s，以下的介質。

3、介質溫度：-20~+120℃

4、環境溫度：-20~+50℃  濕度：5%~95%  大氣壓86kpa~106kpa

5、供電電源：外供電 ：電壓：12V+10%或24V+10%，電流：≤20mA 內供電：3.6V鋰電池一塊

6、輸出電壓幅值：高電平≥8V,低電平≤0.8V。

7、輸出方式：脈沖、4-20mA.RS485、Hart等

1.傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝尺寸

2. 安裝

液體渦輪流量計的安裝，***好采用水平式安裝。對于立式安裝一般不適合。如需立式安裝需特殊說明，并說明液體的方向。是從下往上，還是從上往下。需改變內部結構。





　　用戶在安裝液體渦輪流量計的時候，應該讓液體渦輪流量計遠離外面的磁場。如果在安裝液體渦輪流量計的時候無法遠離外面的磁場，要采取必要的措施減少外面磁場的影響。液體渦輪流量計能夠測量介質的溫度在零下20度到120度之間，適用的環境溫度在零下20度到55度之間。液體渦輪流量計是流量計量和節能理想中的儀表，液體渦輪流量計傳輸?shù)木嚯x***高可以達到一千米。只有了解了液體渦輪流量計的特點，我們才能更好的使用液體渦輪流量計。
