摘要雙葉片軸尖式氣休渦輪流量計是一種新型流童計。流蚤變送器的轉子上只有兩個葉片(一般的流蚤計都在8片以上)，末用了摩擦力矩***小的軸尖軸承，設計了一個尺寸很小的軸架。主要技術指標:公稱通經DN50,***大工作壓力6. 4MPa，工作溫度一20~100 C，流黃范圍25~35m'/h,精度為1. 5級。該流量計具有瀏量范圍寬、靈敏度高、壓力損失小、結構簡單、加工方便、體積小、重童輕、使用壽命長等優.點。經過室內和現場性能瀏試，各項指標均達到設計要求。經原油大流量計量檢定站檢定合格。

1、基本結構和測量原理：
1. 1、基本結構(見圖1）：
   雙葉片氣體渦輪流量計是由渦輪流量變送器(外殼、葉片、軸、軸架及軸承組件)、渦輪流量顯示積算儀和磁電轉換器構成。
1. 2、測量原理：
  如圖1所示，當流體沿軸向以一定速度流經渦輪流量計時，流體的能量作用在葉片上，驅使葉輪(葉輪的葉片是用鐵磁性材料制成)旋轉，當葉片旋轉切割磁電轉換器檢測線圈的磁力線時，則線圈中的磁感應強度發生變化，并以脈沖信號輸入到流量顯示積算儀中，經整形、放大、分頻、計數后，***后顯示出氣體的流量值。因葉片轉子的轉速與流過渦輪流量計氣體的體積流量有一定關系，所以通過檢測脈沖頻率即可求得氣體的體積流量。

2、技術參數與技術關鍵：
2. 1、主要技術參數公稱通徑:
  DN50工作溫度:一20~100 C***大工作壓力:6. 4MPa流量范圍:25~350m3/h。

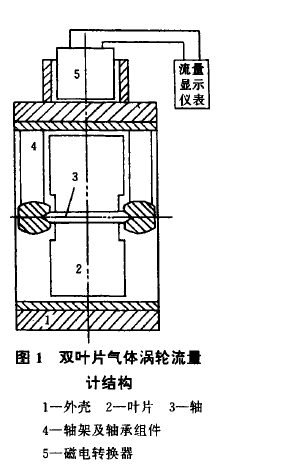

圖1雙葉片氣體渦輪流計結構

    精度等級:1. 5級
2. 2、技術關鍵：
   (1)采用只有兩個葉片的渦輪轉子結構，并使葉片安裝角度和葉片頂隙達到***佳，既簡化了渦輪轉子的結構，又減輕了其重量。
   （2)采用硬質合金材質制造的軸尖軸承使軸承的摩擦力矩減至***小。
   （3)采用了體積小、重量輕的軸架結構，增大了流量計的流通面積，減少了壓力損失。    采用上述關鍵技術后，使雙葉片軸尖式氣體渦輪流量計具有測量范圍寬、靈敏度高、壓力損失小、耐砂性強、結構簡單、體積小、重量輕、加工方便、易于安裝維修、使用壽命長、造價低等特點。

3、室內性能測試與現場運行結果：
3. 1、室內性能測試：
    由原油大流量計量檢定站對DN50雙葉片氣體渦輪流量計的樣機進行了性能測試。由于該流量計的量程范圍較寬，一臺標準裝置尚不能測試整個流量范圍，故分別在兩個流量標準裝置上進行了性能測試。
   (1)在LXH-80B活動式氣體流量校驗裝置(精度0. 5級)上做了流量范圍11. 7~149. 4m3 /h的性能測試，特性曲線見圖20-    測試結果表明，樣機在2 5 ~150mh流量范圍內可滿足測量要求，非線性誤差士1. 1700，重復性誤差士0, 912 0 o，精度1. 48級，***小流量下限25m3/h。    （2)在氣體羅茨校準儀(精度0. 2級)上做了流量范圍50~350m'/h的性能測試，特性曲線見圖3。
    測試結果表明，樣機在50~350m3/h流量范圍內，非線性誤差士0. 47300，重復性誤差士1. 003 ，精度1. 1級，***大流量上限350m'/h    通過對樣機的室內性能測試，該樣機的各項設計技術指標都已達到設計要求，性能測試合格，在流量范圍25~350m'/h內，精度1. 5級，優于設計要求(2級)。
3. 2、現場運行結果：
  雙葉片氣體渦輪流量計樣機經室內性能測試合格后，于8月5日~10月5日在現場試驗站油氣分離器的天然氣出口管線上進行了現場運行考核試驗，每天平均工作時間為16h，平均測氣量1300m3/d,瞬時流量約30~280m3/h，兩個月累積測天然氣量約8萬m'。 現場運行考核證明，該流量計運轉平穩、性能可靠、讀數方便、計量準確，實現了無故障運行，具有推廣價值。
