渦輪流量計流量系數
HYWQYZ-渦輪流量計介紹:

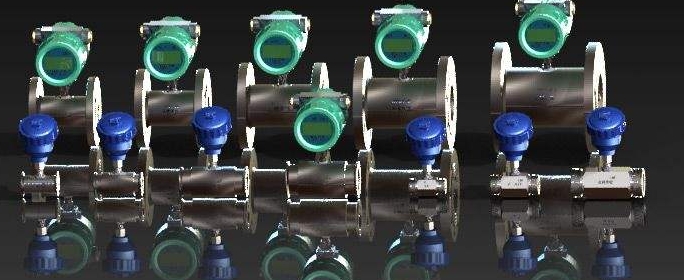

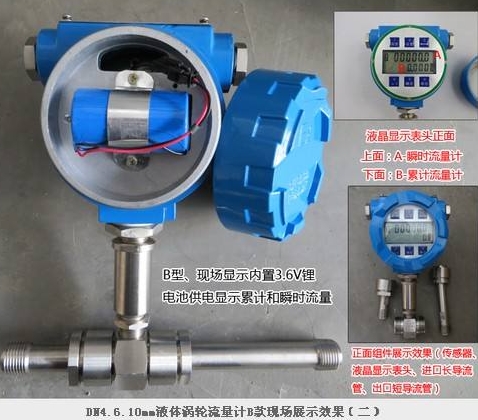

CLWQYZ現場顯示渦輪流量計是在LWGY基本型渦輪流量傳感器的基礎上，采用電池供電，增加了現場顯示功能。該流量計是采用先進的超低功耗單片微機技術研制的傳感器與顯示積算一體化的新型流量測量儀表。與傳統的渦輪流量傳感器配二次儀表組成的測量系統相比，它具有體積小、重量輕、顯示讀數直觀、清晰、可靠性高、不受外界電源影響、抗雷擊、成套成本低等明顯優點?？蓮V泛應用于石油、化工、輕工、食品等行業的液體流量測量。本產品性能優越，達到國際同類產品的先進水平。
HYWQYZ-渦輪流量計計算公式：
|
·流量計算公式： |
Q= |
I – 4 |
QF |
|||||||||
|
16 |
||||||||||||
|
式中： |
Q |
—— |
實際流量（m3/h） |
|||||||||
|
QF |
—— |
流量測量上限值，m3/h,見表（一） |
||||||||||
|
I |
—— |
電流輸出（mA） |
||||||||||
|
·變送器供電電壓：24V,（12V—30V） |
||||||||||||
|
·供電電壓與負載電阻關系： |
RLMAX= |
U – 12 |
-50 |
|||||||||
|
0.02 |
||||||||||||
|
式中： |
RLMAX |
—— |
***大負載電阻(Ω) |
|||||||||
|
U |
—— |
供電電壓(V) |
||||||||||
|
·變送器接線： |
紅 線 |
—— |
24V+ |
|||||||||
|
黑(綠)線 |
—— |
0V |
||||||||||
HYWQYZ-渦輪流量計尺寸表：
|
產品型號： |
公稱通徑 |
L(mm) |
H(mm) |
G |
L¢ (mm) |
D(mm) |
d(mm) |
孔數 |
|
CLWQYZ -4 |
4 |
295 |
145 |
G1/2 |
195 |
|||
|
CLWQYZ -6 |
6 |
330 |
145 |
G1/2 |
230 |
|||
|
CLWQYZ -10 |
10 |
450 |
165 |
G1/2 |
350 |
|||
|
CLWQYZ -15 |
15 |
75 |
173 |
G1 |
||||
|
CLWQYZ -25 |
25 |
100 |
180 |
G5/4 |
||||
|
CLWQYZ -40 |
40 |
140 |
178 |
G2 |
||||
|
CLWQYZ -50 |
50 |
150 |
252 |
Ф125 |
Ф18 |
4 |
||
|
CLWQYZ -80 |
80 |
200 |
287 |
Ф160 |
Ф18 |
8 |
||
|
CLWQYZ -100 |
100 |
220 |
322 |
Ф180 |
Ф18 |
8 |
||
|
CLWQYZ -150 |
150 |
300 |
367 |
Ф250 |
Ф25 |
8 |
||
|
CLWQYZ -200 |
200 |
360 |
415 |
Ф295 |
Ф23 |
12 |
HYWQYZ-渦輪流量計使用須知：
1傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。
傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。
2為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。
3傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。
4當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。
5用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。
HYWQYZ-渦輪流量計選型：
|
型號 長征儀表（金湖）有限公司 |
說 明 |
|||||||
|
CLWQYZ |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公 稱 通 徑 |
4 |
4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h |
||||||
|
6 |
6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h |
|||||||
|
10 |
10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h |
|||||||
|
15 |
15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h |
|||||||
|
20 |
20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h |
|||||||
|
25 |
25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h |
|||||||
|
32 |
32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h |
|||||||
|
40 |
40mm，標準量程2～20m3/h，寬量程為1～20m3/h |
|||||||
|
50 |
50mm，標準量程4～40m3/h，寬量程為2～40m3/h |
|||||||
|
65 |
65mm，標準量程7～70m3/h，寬量程為4～70m3/h |
|||||||
|
80 |
80mm，標準量程10～100m3/h，寬量程為5～100m3/h |
|||||||
|
100 |
100mm，標準量程20～200m3/h，寬量程為10～200m3/h |
|||||||
|
125 |
125mm，標準量程25～250m3/h，寬量程為13～250m3/h |
|||||||
|
150 |
150mm，標準量程30～300m3/h，寬量程為15～300m3/h |
|||||||
|
200 |
200mm，標準量程80～800m3/h，寬量程為40～800m3/h |
|||||||
|
類型 |
B |
電池供電現場顯示型 |
||||||
|
C |
現場顯示/4～20mA 兩線制電流輸出 |
|||||||
|
C1 |
現場顯示/RS485通訊協議 |
|||||||
|
C2 |
現場顯示/HART通訊協議 |
|||||||
|
精度等級 |
05 |
精度0.5級 |
||||||
|
10 |
精度1.0級 |
|||||||
|
渦 輪 類 型 |
W |
寬量程渦輪 |
||||||
|
S |
標準渦輪 |
|||||||
|
材 質 |
S |
304不銹鋼 |
||||||
|
L |
316（L）不銹鋼 |
|||||||
|
防爆 |
E |
防爆型 （防爆等級：ExdⅡBT6） |
||||||
|
壓力等級 |
N |
常規 （參照表2） |
||||||
|
H(x) |
高壓 （參照表2） |
|||||||
