柴油液位計
液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
SURE-UHZ系列磁翻板液位計（柴油液位計）是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。磁翻板液位計配置上下限開關輸出可實現遠距離報警、限位控制。配置變送器， 可實現液位的遠距離指示、檢測與控制。根據在容器上的安裝位置不同，提供側裝和頂裝兩種方式。根據作介質的不同，提供不銹鋼利ABS工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。
廠家價格：
| 價格 | ¥ 1900.00~55500.00元 |
| 起批量 | ≥1 臺 |
規格參數：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | WH311 |
| 測量范圍 | 0-200米 | 測量精度 | 0.25 | 測量管材質 | 不銹鋼 |
| 適用范圍 | 0-200米 |
柴油專用液位計襯里選擇區別：
不銹鋼內襯防腐型磁翻板液位計采用不銹鋼本體內襯聚丙烯（PP）和聚四氟乙烯（PTFE）工藝，有很高的結構強度和耐腐蝕性，可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。側裝式內襯防腐磁翻板液位計有不銹鋼主體內襯聚四氟乙烯（PTFE）和不銹鋼內襯聚丙烯（PP）兩種，適合腐蝕性介質的測量。
側裝式內襯型磁翻板液位計（PTFE）適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的***好選擇。
側裝式內襯型磁翻板液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。
二、柴油專用液位計特點：
1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
2、配上下限開關輸出，可實現遠距報警，限位控制。
3、配變送器可實現液位遠距報指示，檢測與控制。
三、柴油專用液位計安裝與維護
1、安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3、安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5、如果您設計的過程連接法蘭且與我公司的型號不同，或者采用其它標準，我們可以按照您的要求供貨；
6、儀表的測量范圍為兩個連接法蘭的中心距（頂裝型除外），其中下連接法蘭的中心即為儀表指示的零點；
7、儀表的測量范圍為兩個連接法蘭的中心距（頂裝型除外），排污閥距離法蘭中心距的長度由適用介質的密度來確定
8、您應保證設備上連接法蘭的端面具有恰當?shù)钠矫娑?、垂直度、中心距，以保證我們的產品的安裝和使用；
9、浮子室（或者稱為主體管）內應保持清潔而不應有雜質，特別是鐵磁性物質。當介質不清潔時，應增加吸附或過濾裝置，以確保儀表正常工作。
四、柴油專用液位計基本技術參數：
1、量程范圍：250mm以上；
2、介質密度：≥0.4g/cm3；
3、介質粘度： ≤0.02Pa.S；
4、工作溫度：PP-40~80℃，PTFE-40~150℃；
5、壓力等級：≤32MPa；
6、測量精度：L=500~1000mm≤1.5%FS，L＞1000mm≤1.0%FS；

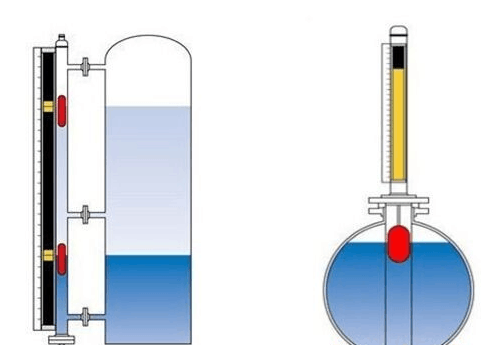

7、安裝方式：側裝式、頂裝式；
8、防護等級：IP65；
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
10、傳輸方式：4～20mA 或 開關量 ；
11、接液材質：PP、PTFE；
12、浮子材質：316L、PVC/UPVC/CPVC/PTFE/鈦等。
五，柴油專用液位計用途與適用范圍：
|
類型 |
型號 |
適用范圍及用途 |
|
普通型 |
AK-UHZ -P |
普通型浮子液位計是一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。 |
|
防腐型 |
AK-UHZ- F |
特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。 |
|
伴熱型 |
AK-UHZ- R |
適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。 |
|
高溫型 |
AK-UHZ- T |
適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。 |
|
高壓型 |
AK-UHZ- Y |
適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
|
高溫高壓型 |
AK-UHZ- H |
適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
|
防爆型 |
AK-UHZ -B |
適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。 |
|
頂裝型 |
AK-UHZ -D |
適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。
|

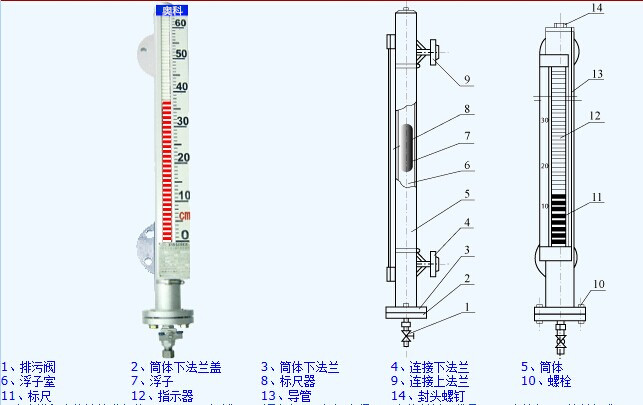

六，柴油專用液位計型號與說明：柴油液位計有如下結構特點：
1、基本型
液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的簧片開關動作，實現開-關控制或報警。
3、電遠傳
在磁性浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。
|
AK-UHZ |
廠家編號 |
|||||||||||||
|
|
代號 |
含義 |
T |
高溫型 |
基本類型 |
|||||||||
|
|
P |
普通型 |
Y |
高壓型 |
||||||||||
|
|
D |
頂裝型 |
H |
高溫高壓型 |
||||||||||
|
|
F |
防腐型 |
B |
防爆型（Bd為隔爆型、Bi為本安型） |
||||||||||
|
|
R |
伴熱型 |
|
|
||||||||||
|
|
代號 |
含義 |
4 |
4.0 |
過程壓力 （MPa） |
|||||||||
|
|
0 |
常壓 |
5 |
6.3 |
||||||||||
|
|
1 |
1.0 |
6 |
10.0 |
||||||||||
|
|
2 |
1.6 |
7 |
15.0 |
||||||||||
|
|
3 |
2.5 |
8 |
其他 |
||||||||||
|
|
代號 |
含義 |
4 |
0.75-0.9 |
介質密度 （g∕cm3） |
|||||||||
|
|
1 |
0.45-0.51 |
5 |
0.9-1.0 |
||||||||||
|
|
2 |
0.51-0.65 |
6 |
1.0-1.8 |
||||||||||
|
|
3 |
0.65-0.75 |
|
|
||||||||||
|
|
代號 |
含義 |
2 |
PVC/ UPVC |
主體材質 |
|||||||||
|
|
0 |
304 |
3 |
內襯F4（或PE） |
||||||||||
|
|
1 |
316/ 316L |
4 |
其他 |
||||||||||
|
|
0 |
翻柱現場顯示型 |
顯示方式 |
|||||||||||
|
|
1 |
變送輸出型 |
||||||||||||
|
|
2 |
翻柱附帶變送輸出型 |
||||||||||||
|
|
3 |
其他型 |
||||||||||||
|
|
0 |
無報警點 |
報警代號 |
|||||||||||
|
|
1 |
有一個報警點 |
||||||||||||
|
|
2 |
有兩個報警點 |
||||||||||||
|
|
3 |
其他 |
||||||||||||
|
|
X |
其他內容 如：量程（L） |
其他選項 |
|||||||||||
柴油液位計參數特點：
特點
由于液室主要柴油液位計是由不銹鋼1crl8Ni9Ti制成，無需擔憂生銹和腐化等問題；
由于布局簡單，在維修和保養方面無需太多的時間和費用；
即使必要較長的可視長度，柴油液位計采納一支即能滿足必要，不需采納多支交錯式布局(***大中心距12米)；
表現器反映的液位輕易觀察,即：表現橫向寬度較寬(39mm)表現的紅綠顏色非常清晰，一覽無余。液體部門每100mm都出現白色，輕易進行液位估計；
由于有磁網過濾器的作用，對于一些含有鐵銹雜質的特殊介質也適用；
參數
丈量范圍：300~12500mm
度：指示±10mm
丈量道理：浮力道理、磁耦合傳感技術
丈量介質：各類液體及腐蝕、易燃易爆液體介質
輸入形式：現場顯示、報警、變送器輸入
工作壓力：≤6.3Mpa
介質溫度：≤450℃
介質密度：≥0.45g/cm3
介質粘度：≤0.15pa·s
防爆品級：ExdⅡBT6.ExiacT6
防護品級：IP66
材質：各類牌號不銹鋼、PVC等
連接方法：法蘭DN20、DN25（松套）
安裝方法：側裝。
三、柴油液位計適用量程：
|
類型 |
型號 |
適用現場及用途 |
|
普通型 |
fmUHZ |
普通型浮是一種就地表現儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續表現。 |
|
防腐型 |
fmUHZ |
特別適合于具有腐蝕性、毒性的液位丈量指示（事情壓力≤1.6MPa；丈量規模≤2m）。 |
|
伴熱型 |
fmUHz |
適用于丈量粘度比較大，溫度比較高或比較低的液體介質（該儀表必要使用伴熱裝配）。 |
|
低溫型 |
fmUHZ |
適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續丈量。 |
|
低壓型 |
fmUHZ |
適用于溫度為200℃如下、進程壓力高于10Mpa（20Mpa如下）的密閉容器內，丈量液體介質的液位環境。 |
|
低溫低壓型 |
fmUHZ |
適用于溫度高于200℃、進程壓力高于10Mpa（20Mpa如下）的密閉容器內，丈量液體介質的液位環境。 |
|
防爆型 |
fmUHZ |
適用于在易燃易爆環境里、必要電信號遠程傳輸?shù)沫h(huán)境，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝配。 |
|
頂裝型 |
fmUHZ |
適用于各種地下流動介質儲罐，可在地面上表現液位。不適合于強烈振動和強磁的事情場合（事情壓力≤1.6MPa；丈量規模≤2m）。 |
四、柴油液位計配件使用：
1. 本體周圍不容許有導磁物資接近，禁用鐵絲牢固，否則會影響磁翻板液 位計的失常事情；
2. 如用戶自行采用伴熱管路時，必需選用非導磁材料，如紫銅管等。伴熱溫度根據介質 環境確定；
3. 柴油液位計裝置必需垂 直，柴油液位計與容器引管間應裝有球閥，便于檢驗和洗濯；
4. 介質內不應含有固體雜質或磁性物資，免得對浮子造成卡阻；
5. 使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6. 關上底法蘭，裝入磁性浮子(注意：重端帶磁性一端向上，不克不及倒裝。)；
7. 應根據介質環境，不定期洗濯主導管消除雜質；
9. 對跨越必定長度(普通型>3米、防腐型>2米)的柴油液位計，需增長中間加固法蘭或耳攀 作牢固支撐。
10. 柴油液位計的裝置位置，應避開或遠離物料介質進出口處，防止物料流體局部區 域的連忙變更。
11. 當配有遠傳配套儀表(UB或UK )時需做到如下幾條：
a) 應使遠傳配套儀表緊貼主導管，并用不銹鋼抱箍牢固(禁用鐵質)；
b) 遠傳配套儀表上感應面應面向和緊貼主導管；
c) 遠傳配套儀表零位應與零位指示處在同一水平線上；
d) 遠傳配套儀表與表現儀表或工控機之間的連線***好單獨穿保護管敷設或用屏蔽二芯電 纜敷設；
