雙金屬溫度計的感溫元件是由兩層線膨脹系數不同的, 金屬片疊焊在一起制成的, 線膨脹系數大的金屬片稱為主動層, 另一片則稱為被動層, 元件的一端固定, 另一端為自由端, 當被測溫度變化時, 由于兩層金屬片的線膨脹系數不同, 自由端就會受組合力矩而變曲 (或叫變形) , 其變曲率與組成雙金屬片的材料的物理性能, 長度為每層的厚度, 溫度有關, 而與寬度無關。當溫度設計成后, 雙金屬片的材料和幾何尺寸確定, 所以變曲率只與溫度有關, 如果在自由端配備上傳動機構, 指針和以溫度標示的刻度盤, 這樣就可以直接顯示出溫度的示值。

JJG226-2001《雙金屬溫度計檢定規程》。

二等標準水銀溫度計。

型號為WWS, 測量范圍 (0~150) ℃, 準確度等級為1.5, ***小分度值為2.0℃。

溫度。

將二等標準水銀溫度計和被檢雙金屬溫度計一起置于恒溫槽中, 采用比較法, 在100℃點進行檢定。

示值誤差:Δt=t₁– (t₂+A)

式中:Δt—在100℃的示值誤差 (℃) ;

t₁—被檢雙金屬溫度計測量時的示值 (℃) ;

t₂—二等標準水銀溫度計的示值 (℃) ;

A—二等標準水銀溫度計在100℃的修正值 (℃) 。

該式各項相互獨立, 示值誤差的不確定度u (Δt) :

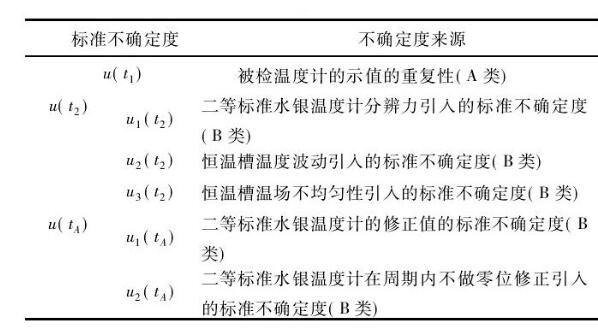

標準不確定度分量匯總?cè)绫?所示:

在重復性條件下, 在100℃點重復測量, 進行3組10次連續測量,

合并以上樣本偏差得到:

被測溫度計

二等標準水銀溫度計***小分辨力為0.01℃, 則區間半寬為0.05, 按均勻分布處理, 則

參考溫度計的顯示分辨率引入

查證書得到恒溫槽在工作區域內***大溫度波動為0.011℃, 則區間半寬為0.006℃, 按均勻分布處理, 則

查證書得到恒溫槽在工作區域內***大溫差不超過0.004℃, 則區間半寬為0.002℃, 按均勻分布處理, 則

查證書標準水銀溫度計在100℃時修正引入的誤差為0.00℃, 可忽略不計。

查證書標準水銀溫度計不作零位修正所引入的誤差為+0.06℃, 按均勻分布處理, 則

以上因各分量相互獨立不相關, 故

取k=2, 則
