渦輪流量計常見故障及異響的分析
摘要：渦輪流量計是固井作中不可缺少的工具，由于使用過程的不可性，往往會出很多。針對流量在固井作中出的行分析，并送器在使用過程中出的特殊響聲做了致研究，***找到了問題的癥所在，提出性的改措施，器的使用和后期提供建性意，有效保障了器在固井作過程中的良好表。
1、概述：
渦輪流量計是固井作業中技術人員的“耳目”，為判斷井下、地面施工情況提供科學依據。根據它可以確定注水泥漿量和頂替鉆井液排量，起到預防憋泵、保障安全和提高頂替效率的作用。在注水泥漿過程中，渦輪流量計能測定出注水泥漿的瞬時排量和累計總量，可以有效防止水泥返高不足的情況發生。在頂替鉆井液的過程中，它能測定出頂替鉆井液的瞬時排量和累計總量 可以防止留水泥塞事故發生 。
| 表 1 儀器常見故障與解決方法 | |||
| 故障現象 | 可能原因 | 解決方法 | |
| 打開開關后儀 | ( 1) 儀器沒電或保險絲熔斷 | ( 1) 接通電源或更換保險絲 | |
| 器無反應 | ( 2) 儀器自身有問題 | ( 2) 檢修儀器 | |
| 顯示 儀 表 對 | ( 1) 放大器與放大器座接觸不好，或者放大器的磁頭磁性弱 | ( 1) 重新插好放大器，并且擦拭干凈 | |
| “校驗 ”信號 | ( 2) 放大器有故障或損壞 | ( 2) 更換放大器 | |
| ( 3) 信號線插頭與放大器接觸不好或者信號線插頭不干凈 | ( 3) 將信號線插頭仔細擦拭干凈 | ||
| 有顯示但對流 | ( 4) 信號傳輸線開路或短路 | ( 4) 維修或更換信號傳輸線 | |
| 量信號無顯示 | |||
| ( 5) 葉輪被雜物卡住或葉輪偏離水平中心線，無法轉動 | ( 5) 更換渦輪變送器 | ||
| ( 1) 實際流量超出儀表的計量范圍或流量不穩定 | ( 1) 使被測流量與渦輪變送器的測量范圍相適 | ||
| ( 2) 儀表系數 K 設置有誤 | 應，并穩定流量 | ||
| 儀器顯示數值 | ( 3) 葉輪掛上纖維等雜質 | ( 2) 使系數 K 設置正確 | |
| 不穩: 計量不 | ( 4) 泥漿內有氣泡存在 | ( 3) 清洗渦輪變送器 | |
| 準確，偏差大 | ( 5) 渦輪變送器旁有較強的電磁場干擾 | ( 4) 待穩定后取測量值 | |
| ( 6) 渦輪變送器導向架及軸嚴重磨損，或者橡膠軸承破裂無法支撐軸在水 ( 5) 盡量遠離干擾源或采取屏蔽措施 | |||
| 平線上轉動 | ( 6) 更換“導向架”或“葉輪軸”“橡膠軸承” | ||
| ( 7) 渦輪變送器電纜屏蔽層或其他接地導線與線路地線斷開或接觸不良 | ( 7) 接好信號線，或者更換信號線 | ||
3、渦輪流量計使用時出現的異常響聲分析：
由于渦輪變送器使用時葉輪在不銹鋼殼體內部做高速旋轉，只能從排量的變化以及產生的響聲判斷其是否正常工作，而響聲產生的原因主要有以下幾點: 一是前導向架未固定住; 二是橡膠軸承變形或破裂 三是軸與鋼珠彈子的間隙不合適 。
3. 1、前導向架未固定：
前導向架的側棱與殼體內壁存在細微的間隙，如果前導向架的三角爪與臺階面存在細微間隙，在泥漿的沖擊下三角爪便會撞擊臺階面，此時響聲中能聽出在前臺階面有輕微的撞擊聲和刮擦聲。
三角爪撞擊臺階面一段時間后，使三角爪邊緣呈斜坡型，壓環失去固定前導向架的作用，前導向架便在臺階面上來回撞擊摩擦臺階面，使臺階面出現凹槽，此時在殼體前部分會聽到連續刺耳的響聲。
3. 2、橡膠軸承變形或破裂：
當前導向架未固定住或軸太短時，葉輪在泥漿沖擊力的作用下偏離水平線旋轉，導致支撐軸的橡膠軸承受力不平衡。鑒于泥漿的溫度很高，在不平衡應力長時間作用下，橡膠軸承很容易變形甚至破裂。而葉輪邊緣與渦輪變送器殼體之間的間隙很小，其內壁相互刮擦，使葉輪邊緣嚴重磨損，此時在安置放大器處能聽到連續的刺耳響聲，在變送器殼體內壁能清晰的看到刮痕。
正常磨損的橡膠軸承的中心孔很均勻，呈比較規則的圓，僅直徑比新的大。當軸輕微偏離水平線旋轉時就會在軸承的某方向上留下擠壓的痕跡; 若是軸嚴重偏離水平線旋轉，橡膠軸承承受的應力過大就會導致其破裂，使得軸失去水平支撐，與前后導向架還有不銹鋼殼體內壁直接接觸，葉輪、軸和導向架內壁的嚴重磨損( 圖 1、2) ，產生連續的刺耳響聲。

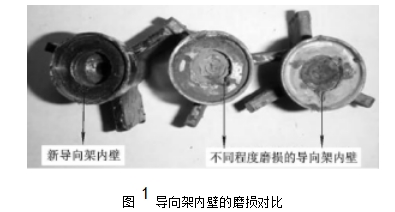

圖 1 導向架內壁的磨損對比
由圖 1 可看出非正常磨損的導向架與新導向架內壁的差異。這是軸偏離水平線與導向架直接作用的結果; 由圖 2 可看出軸的磨損情況，正常磨損的軸其前后端大小變化不大，只是長短有變化，而非正常磨損的軸因過度磨損而呈現錐形。

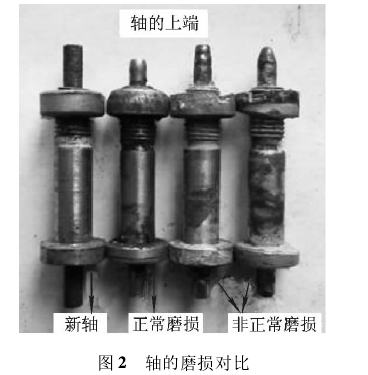

圖 2 軸的磨損對比
3. 3、軸與鋼珠彈子間隙不合適：
在放置前后鋼珠彈子時有技巧，技巧在于大彈子放在前導向架里，小彈子放在后導向架里。在測排量時，由于排量從小到穩定有個過程，葉輪和軸會受到朝斜上方和向前的推力，此時后導向架里的橡膠軸承通過自身變形釋放軸受到向上的力。若是后導向架里的鋼珠彈子太大，軸插入橡膠軸承中心孔的長度太短，橡膠軸承容易變形破裂。另一方面，彈子太大會造成旋轉困難，軸長時間作用在鋼珠彈子的同一部位，那么久而久之軸就會在鋼珠彈子上形成一個凹槽。
4、改進方法：
綜上所述，當放置前導向架的臺階面凹凸不平時會產生較大異響，并對渦輪變送器的正常工作產生很大影響。
當前臺階面出現凹槽時，常用的方法是用銑刀將凹凸不平的臺階面銑平整，由于導向架的內徑、軸的長度、壓環的高度限制了鋼珠彈子的直徑，用該方法在調整軸與鋼珠彈子的間隙時不好調整。
另有兩種方法可供參考，種方法是用焊條點焊，將不平的臺階面焊平。此方法除了技術上的困難外，即使焊平了，在泥漿高速的沖擊下很快也會變得凹凸不平，不能長期使用。第二種方法是改變渦輪流量計殼體的自身結構( 圖 3) 。

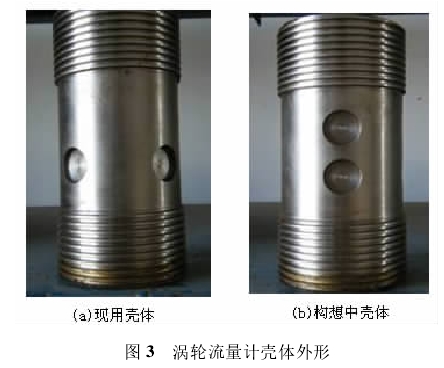

圖 3 渦輪流量計殼體外形
圖 3( b) 是構想中的殼體，***大的差別是安置放大器座的位置與現用殼體的相比它們不在同一圓周上，而是在同一條直線上，只要在現有的殼體上照圖3( b) 所示位置裝上一個放大器座后就可以使用。這樣做的原因是因為后導向架始終受到一個向前的作用力，當排量變化時，后導向架的 3 個側棱起到支撐作用，由于其側棱與渦輪變送器殼體內壁的間隙很小，所以在替漿的過程中保證了軸不會因為排量的不穩定而偏離水平線旋轉。這樣將報廢的殼體重新利用，節約了成本，并保證了計量的準確性。
5、對比驗證：
除前導向支架外，還對后導向架的不平穩是否會對渦輪流量計的準確性產生影響進行了對比驗證。將一個后臺階面不平整的殼體與后臺階面平整的殼體相連接，應用于坨 128－斜 74 井，該井設計3 008 m，除去壓塞液 2. 0 m3，替漿量為 34. 5 m3。在測完排量、設定好這兩個殼體系數后，記錄了替漿時兩個殼體的每分鐘顯示數值和***終數值( 表 2) 。通過試驗對比瞬時排量和總排量，可以發現當安置后導向架的臺階面不平整時，二次儀表上顯示的數據依然能保持穩定，波動小，且其累計總量和完好的渦輪變送器相比兩者的誤差不超過 1%，這點差距完全可以通過精心保養和調整系數來彌補。因此在正常情況下，安置后導向架的臺階面不平整時，渦輪變送器仍能達到固井時對流量計精度的要求。
| 表 2 | 實驗數據對比 | ||||||
| 時間 / | 后臺階面平整 | 后臺階面不平整 | |||||
| 瞬時排量 / | 累計總量 / | 瞬時排量 / | 累計總量 / | ||||
| s | |||||||
| ( m3·min－1 ) | m3 | ( m3·min－1 ) | m3 | ||||
| 1 | 1. 908 | 1. | 908 | 1. 896 | 1. | 922 | |
| 2 | 1. 936 | 3. | 840 | 1. 964 | 3. | 880 | |
| 3 | 1. 922 | 5. | 750 | 1. 957 | 5. | 820 | |
| 4 | 1. 929 | 7. | 680 | 1. 943 | 7. | 760 | |
| 5 | 1. 929 | 9. | 600 | 1. 950 | 9. | 710 | |
| 6 | 1. 943 | 11. | 550 | 1. 943 | 11. | 660 | |
| 7 | 1. 936 | 13. | 470 | 1. 950 | 13. | 610 | |
| 8 | 1. 922 | 15. | 400 | 1. 936 | 15. | 540 | |
| 9 | 1. 929 | 17. | 330 | 1. 929 | 17. | 460 | |
| 10 | 1. 929 | 19. | 240 | 1. 921 | 19. | 380 | |
| 11 | 1. 915 | 21. | 140 | 1. 914 | 21. | 290 | |
| 12 | 1. 922 | 23. | 070 | 1. 914 | 23. | 200 | |
| 13 | 1. 776 | 24. | 900 | 1. 828 | 24. | 020 | |
| 14 | 1. 832 | 26. | 710 | 1. 821 | 26. | 820 | |
| 15 | 1. 818 | 28. | 510 | 1. 814 | 28. | 630 | |
| 16 | 1. 804 | 30. | 320 | 1. 814 | 30. | 440 | |
| 17 | 1. 412 | 31. | 760 | 1. 430 | 31. | 900 | |
| 18 | 1. 434 | 33. | 220 | 1. 423 | 33. | 430 | |
| 19 | 1. 305 | 34. | 680 | 1. 314 | 34. | 870 | |
| 與標準設 | 0. | 35% | 與標準設 | 1. | 07% | ||
| 計的誤差 | 計的誤差 | ||||||
渦輪流量計產品：
6、結論：
( 2) 驗證了當安置后導向架的臺階面不平整時，
( 3) 通過前面的故障與異響分析，以及對比驗證數據，找到了癥結所在。為了使流量計能夠良好地服務于固井作業施工，根據分析結論與改進措施，已經完成了部分流量計的升級改造，并在現場試驗與應用過程中取得了良好的效果。
