氣體羅茨流量計有多種信號輸出方式，有模擬信號、脈沖信號、開關量信號等。在檢定的過程中，針對不同的信號輸出方式選擇不同的信號采集模式。提高檢測效率，***大限度降低信號檢測帶來的誤差。

氣體羅茨流量計即氣體容積式流量計，也稱氣體腰輪流量計。其工作原理是: 容積式流量計是一種記錄一段時間內流過流體總量累計式流量?jī)x表。當流體流過流量計時，內部機械運動件在流體動力作用下，把流體分割成單個已知回轉體積的氣室，并進行重復不斷地充滿與排空，通過機械或電子測量技術記錄其循環次數，得到流體體積流量。氣體羅茨流量計有如下優點: 高準確度和高可靠性; 量程范圍度寬***寬可達 260: 1; 其始動流量小***小可以達到 0. 04 m3 /h; 通用性好等?；谝陨蟽?yōu)點氣體羅茨流量計廣泛應用于工業氣體流量檢測與控制和城市燃?xì)庥?jì)量等領域。

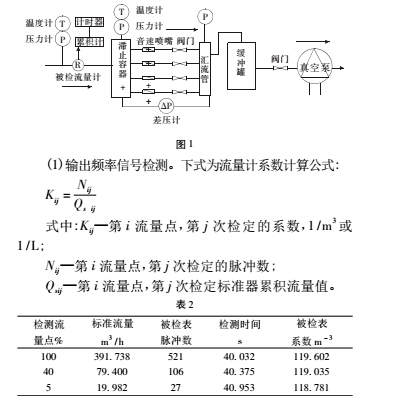

其中動態檢定為氣體羅茨流量計檢定的實惠方法。檢定用計量標準器的流量范圍應與被檢流量計的流量范圍相適應，其擴展不確定度( k =2) 應小于或等于被檢流量計***大允許誤差值的二分之一。其檢定原理如下: 氣體在規定流量下流經被檢流量計，同步累計流過流量計和標準器的氣體體積、時間、脈沖等初態值; 當流過流量計的氣量達到給定氣量時，同時停止累計; 比較兩者的指示量，以及檢測期間記錄的溫度、壓力、濕度等參數，按規定的計算公式得到流量計的示值誤差。標準流量計比較法典型試驗裝置———臨界流文丘利噴嘴法氣體流量標準裝置。檢測裝置結構示意圖如下，由圖 1 可知，測溫、測壓位置在流量計的上游測。

每臺氣體羅茨流量計都配備一只流量補償儀，和測溫、測壓元件。流量補償儀采用先進的微機技術與高性

能的集成芯片。通過測溫、測壓元件采集到被測介質的溫度、壓力信號進行自動補償和壓縮因子自動修正?？芍苯訖z測氣體的標準體積流量和標準體積總理。根據儀表的情況，介紹以下三種流量信號檢測的方式:

表 2 為一只型號為 G250 － FCM 的羅茨流量計頻率信號檢測數據。通過計算得到被檢表在不同流量點的儀表系數。

 ( 2) 定標脈沖信號檢測。電路脈沖發生器直接安裝在計數器上，儀表運行產生低頻脈沖信號。通過檢測低頻脈沖信號，對氣體羅茨流量計進行檢定。在一次檢定

過程中，流量計的測試元件起、停應處在同一位置。給定氣量或設定脈沖數應等于回轉體積的整數倍，或設定的給定氣量大到足以使由轉體積變化帶來的影響，可忽略不計。

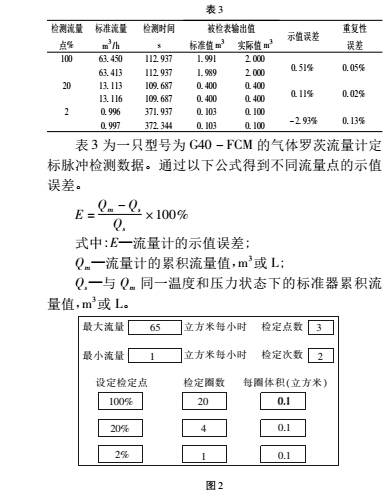

設置檢定界面如圖 2。

 ( 3) 光電脈沖信號檢測。對于小流量點檢定，以型號為 G40 － FCM 羅茨流量計為例，一個脈沖對應 1m3 ，檢定一次用時長達 392 秒。采用光電發生器，對準羅茨流量計的黑白輪或計數器上的反光條。采集脈沖信號，一個脈沖對應一個回轉體積。G40 － FCM 羅茨流量計的回轉體積為: 5. 66 × 10 － 4 m3 。

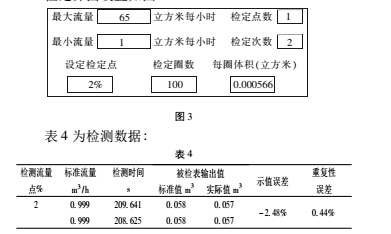

檢定界面設置如圖 3。

通過比較分析，小流量點才用光電發生器檢測脈沖信號，小流量點檢定一次用時為 209 秒，可以縮短小流量點的檢測時間。

 總結: 氣體羅茨流量計由于其特殊的構造和原理，其流量信號輸出方式也有很多種，在實際的檢定過程中，根據其輸出信號方式的不同，而采取不同的信號檢測方式。在符合檢定規程要求的前提下，既快又好地完成氣體羅茨流量計的檢定。
