水利工程電磁流量計|電磁流量計安裝要求選型重
【摘要】流量計量是水利工程的基礎工作之一，在引供水工程中，流量計量的準確度直接關系到生產管理單位的經濟效益和發展前景，其地位相當重要。
1、流量計的概念：
流量計是一種用于測量液態或者氣態物質體積的儀表，20世紀50年代初，流量計實現了工業化應用;70年代在世界范圍內得到了廣泛的應用;近年來其儀表性能有了很大的提高，在各個行業里都有廣泛的應用。電磁流量計是利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表。20世紀50年代初期，電磁流量計實現了工業化應用;70年代后出現了鍵控低頻矩形波激磁方式，逐漸代替了早起應用的工頻交流激磁方式，且儀表性能有了很大提高，得到了更為廣泛的應用;近年來電磁流量計的產量逐漸占到工業流量儀表臺數的5%-6 .5%.
2、電磁流量計的特點：
電磁流量計的優點有:不受溫度、壓力、密度、鉆度和電導率(不小于較低電導率)變化的影響;傳感器結構簡單，無節流件，不堵塞，故適合于帶有固體顆粒，纖維、漂浮物的測量;安裝簡單，不需要斷流，現場可帶壓開孔;零點自校準，消除零偏移，在標定***大流量范圍內，量程可任意設置;正反流量測量，若無特殊要求，出廠為正向測量;針對不同的導電介質，儀表系數可修正。電磁流量器的缺點有:價格較為昂貴，標定比較困難，整體結構復雜。
3、流量計的應用范圍：
流量計一般可應用于水、船體操作及維護、給排水、節能監測系統、節水管理、發電廠、造紙和制漿、供暖供熱、泄漏檢測、冶金、礦山、流量巡檢、流量跟蹤及采集、石油、化工、熱量測量、熱量平衡、食品和醫藥、流量、熱量化管理、監控網絡系統等。在爾王莊暗渠泵站主要以輸水管道或輸水渠道上的具體應用為主。
4、電磁流量計的基本原理：
電磁流量計的工作原理是法拉第電磁感應定律。流量計測量管是一個內襯為絕緣材料的非導磁合金管，兩只電極與軸流方向垂直安裝，電極頭與內管表面平齊。當勵磁線圈由雙向進行方波脈沖勵磁時，即產生一個磁通密度為日的磁場。此時有一定導電率的流體流過測量管時，則切割磁力線感應產生電動勢Eo
5、電磁流量計的維護：
流量計每年應進行一次重點維護，為了使換能器得到維護，重點維護時間***好能安排在機組或者管道大修或者停運時間內。對于收費計量的流量計，進行重點維護前應和用戶協商好維護停運期間的計量辦法。由于在定期重點維護時要對流量計的主機進行檢查和維修，原來運行的原始數據可能會丟失，所以在設備停運之前由運行人員將流量、累計流量及各種運行狀態的數值記錄下來，對于原始設定的各種參數數值，如果沒有存檔，在流量計停運前也應該全部記錄，以備再次投運時參考。
熱繼電器動作未復歸所致，復歸熱繼電器。冷卻設備若無故障，應可重新啟動。
5. 1、主機的維護項目：
首先用吸塵器對流量計主機內外進行全面清掃，對于在工程施工期間投運的流量計因積灰太多，應在吸塵后用無水酒精對電子插件板和接插件進行清洗。檢查流量計的所有插件板，看插接頭有無松動，如有松動，將其鎖緊。其次用萬用表檢查輸入的交流電源、電壓值應在規定范圍內。***后檢查接收信號的波形及幅值，這項檢查必須在被測管道充滿水、所有聲路的換能器都與主機連接正確的條件下進行。進入流量計“實用工具”菜單下的子菜單“調試診斷”菜單，檢查所有各聲路信號是否正常。如有異常，通過調試診斷加以掃卜除。
5.2、換能器和信號電纜的重點維護：
首先檢查換能器和信號電纜的外露部分是否有損傷，松動和漏水情況。檢查換能器和電纜的絕緣電阻，將換能器信號電蹂驀搞弋瞥二擴展箱后背板的接線端卸下來，用500V搖表從電纜末端接頭處分別檢查每個換能器和電纜組件的絕緣電阻，其值應不低于20MQ，對于絕緣電阻達不到要求的換能器和電纜要查明原因，進行處理。對內裝式換能器進管檢查，當遇到被測管道停運時，派人進入管道，對內裝式換能管進行檢查，檢查內容有:檢查內裝式換能管發射面上是否有水生物或水垢堆積，若有應將其清除。檢查內裝式換能器的緊固螺絲是否有松動，若有松對應將其擰緊，并用激光貓準器將其校準。檢查電纜護管是否有斷裂、松動或腐蝕，若有應進行相應的處理。對明渠流量計，特別注意檢查水位換能器的工作狀況。水位井內不能有任何雜物，如果換能器表面有泥土，應及時清理。
5.3、重點維護后的重新投運：
流量計在進行了重點維護后，重新投入運行前應做好以下各項工作:檢查電源的輸入及輸出電壓均達到規定要求;檢查所有參數均正確無誤;進入流量計“調試工具”菜單中對主機進行自檢測試，對各個聲路進行調試，看各種信號是否正常。查看流量計的顯示儀表是否正常。

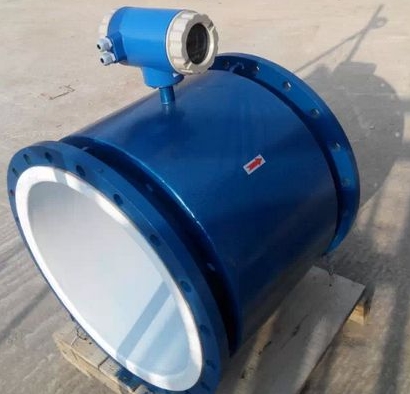

電磁流量計產品：
6、結束語：
綜上所述，電磁流量計在泵站中的應用較為廣泛，集多種優勢于一身，具有安裝簡單，測量準確等多種優點，在暗渠泵站運行期間，設備運行穩定，測量較為準確，從各個方面保障了安全輸水。
