如何測量小管徑氫氣一直是困擾我公司的一個問題。由于氫氣的密度很小，且受溫度、壓力變化的影響較大，我公司經現場檢驗，***終選定帶溫度、壓力補償功能的智能氣體渦輪流量計，以達到準確測量氣體介質的目的。
本文通過對氣體渦輪流量計的工作原理、測量原理、計算公式、檢定、標定、優點和注意事項的闡述，并從實際測量氫氣的過程中，分析了氫氣壓縮因子對氣體渦輪流量計測量的相關影響，供同行參考。
一、氣體渦輪流量計的工作原理
渦輪流量計是一種速度式流量?jī)x表，當被測流體流經渦輪流量計時，流體的動能作用于渦輪的螺旋葉片上，產生驅動力矩Td，使渦輪旋轉，渦輪旋轉時，驅動力矩必須克服同樣作用于渦輪上流過葉片的流體黏性阻力矩Ti、軸承阻力矩Tb、輪殼端部摩擦阻力矩Tw、頂隙阻力矩Tt和作用于輪殼的流體黏性摩擦阻力矩Th。由此可建立渦輪的運動微分方程：
式中：J———渦輪的轉動慣量；ω——渦輪的旋轉角速度；τ——時間。
當流量恒定時，即渦輪處于勻速旋轉運動時，以上驅動力矩與阻力力矩相等，則有
有力矩均與來流速度呈一定的函數關系，當來流速度變化時，其平衡狀態的轉速也隨之改變。根據運動學的相關知識可以看出，渦輪的流量與轉速并不是簡單的線性關系，其力矩與來流速度的函數關系與渦輪的具體結構參數有關，這就是渦輪流量計的基本數學模型。
二、TBQZ系列智能氣體渦輪流量計的測量原理

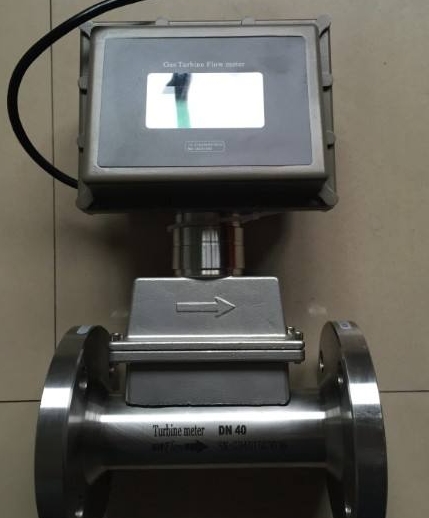

我公司采用的是浙江某儀表公司生產的TBQZ系列智能氣體渦輪流量計，它是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償?shù)男乱淮髁坑?jì)。其工作原理如下：當氣流進入流量計時，首先經過獨立機芯的前導流體并加速，流體的動能作用于渦輪的葉片上，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始。當諸力矩達到平衡時，轉速穩定，渦輪轉動角速度與流量呈線性關系，通過旋轉的發信盤上的磁體周期性地改變傳感器磁阻，從而在傳感器兩端感應出與流體體積流量成正比的脈沖信號，該信號經前置放大器放大、整形后和壓力傳感器、溫度傳感器檢測到的壓力、溫度信號同時輸出給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。
三、氣體渦輪流量計的計算公式
由于是對氣體的測量，與溫度、壓力有關系，并將不同工況條件下的氣體體積流量轉換成標準狀態下的（P=101.325kPa，T=293.15K）的體積流量，其氣態方程為
式中：Qn——標準狀態下的體積流量，m3/h；Qg——未經修正的體積流量；Pg——流量計壓力檢測點處的表壓，kPa；Pa——當?shù)卮髿鈮?，kPa；Tg——介質的溫度（273.15+t），K；t——被測介質攝氏溫度，℃；Zn——標準狀態下的壓縮系數；Zg——工作狀態下的壓縮系數；Tn——標準狀態下的溫度，293.15K；Pn——標準大氣壓，101.325kPa。
我公司采用的儀表以20℃、1個標準大氣壓（101.325kPa）作為統一基準。儀表顯示的壓力就是壓力，即Pg+Pa，被測氣體的溫度也可直接測出，通過公式將工況轉換為標況，儀表上可以直接顯示出總量、標況、工況、工況的溫度、壓力，使用非常方便。
四、壓縮因子對氫氣的影響分析

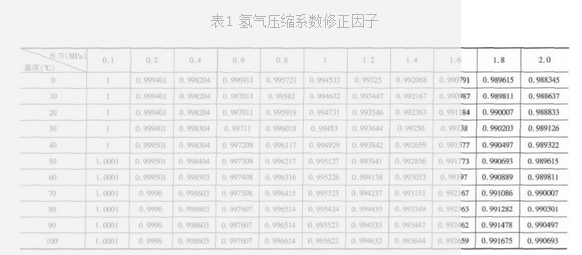

大家都知道天然氣必須經過壓縮因子修正，由于檢測的氣體為氫氣，根據廠家提供的氫氣在不同的溫度對應的不同的壓力下所測出的氫氣壓縮系數修正因子，如表1所示。
表1 氫氣壓縮系數修正因子
由表1可以看出，壓縮因子均在0.99~1.0006范圍內，0.6MPa以內若不修正，誤差僅小于0.3%。
五、智能氣體渦輪流量計的標定和檢定
對智能氣體渦輪流量計的標定和檢定與普通氣體渦輪流量計的標定、檢定一樣，目的在于實現對流量計儀表?yè)Q算系數、準確度、重復性、瞬時流量等技術指標的測定和實時程序?qū)懭耄约皩?duì)標定數據的檢定。但由于智能氣體渦輪流量計的智能化，有些數據可以通過軟件直接設定，標定的儀表?yè)Q算系數通過軟件的控制及計算功能，能夠很好地實現對流量測量的修正和補償目的，提高了計量準確度。由于產品出廠的時候都經過標定，即將流量傳感器、壓力傳感器、溫度傳感器分別進行檢定，因此，用戶使用時一般不需要更改儀表內置的參數。
六、智能氣體渦輪流量計的優點
結構簡單，加工零部件少，重量輕，基本不用維護，穩定性好、準確度高、重復性好，量程比寬（1：20），集溫度、壓力、流量傳感器和智能流量積算儀于一體，可對被測氣體溫度、壓力自動跟蹤修正，直接計量氣體的標準體積流量和總量，配有整體性能優良的整流器，對前后直管段要求很低（前>2DN，后>1DN）。
七、智能氣體渦輪流量計的注意事項
根據氣體渦輪流量計的工作特性，要保證渦輪流量計的準確計量，正確的選型、安裝、使用是關鍵。被測氣體必須干凈，安裝管道一定要清掃。此前，我們以為一臺渦輪流量計損壞了，返回廠家修理后才知是管道內的微小雜質將渦輪卡住了，所以在儀表之前安裝了一臺配套設備——氣體過濾器，以利于渦輪流量計的正常使用。
智能氣體渦輪流量計產品詳解：

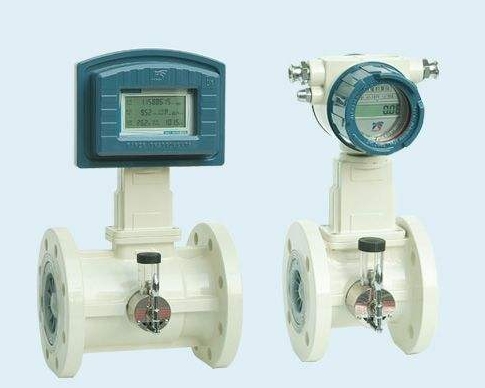

一、智能氣體渦輪流量計概述
LWQ系列氣體智能渦輪流量計是在原LWQZ系列氣體渦輪流量計的基礎上增加了溫度、壓力自動跟蹤補償和壓縮因子修正功能的新型一體化智能流量計，能對工況條件下測得的流量值進行P.T.Z修正并直接顯示標準狀態（P0=101325Pa、T0=293.15K）的體積總量。經鑒定：其綜合性能指標達到同類產品國內水平和國際九十年代中期水平，是石油、化工、冶金以及城市燃?xì)獾刃袠I(yè)氣體計量和天然氣貿易計量的理想儀表。
二、智能氣體渦輪流量計特點：
1、測量范圍寬，下限流速低于0.5m/s，壓力損失小，葉輪抗沖擊能力強。
2、具有較高的抗電磁干擾和抗震動能力，采用全密封隔離保護自潤滑軸承， 性能可靠工作壽命長。
3、采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。 精度優于±0.02%。
4、儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。
5、采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
6、可在被測氣體穩定的壓力狀態下進行壓力補償。
三、智能氣體渦輪流量計主要技術參數
★ 流量計規格，基本參數和性能指標（見表一）
★ 準確度：0.5級、1.0級；
★ 使用條件：1、 環境溫度-20℃～50℃;
2、 相對溫度：5%～95%;
3、 被測介質溫度：-20℃～80℃;
4、 大氣壓力：86Kpa～106Kpa;
5、 防爆等級：ibⅡBT4.
四、 電氣特性
1、 顯示方式：
?。?）LWQ-A 遠傳顯示：脈沖輸出（配顯示儀表）；
?。?）LWQ-B 現場顯示：7位LCD顯示累積流量，單位（m3）7位LCD顯示瞬時流量，單位（m3/h）（帶漢字顯示符）
（3）LWQ-C 溫度壓力補償型：
a、顯示標準瞬時流量及標準累計流量；
b、顯示工況瞬時流量及工況累計流量；
c、顯示當前壓力、溫度、電池電壓；
d、顯示日期和時鐘。
2、輸出功能：
?。?）脈沖輸出，p-p值由供電電源確定；
?。?）4~20mA兩線制電流輸出；
?。?）單位體積脈沖輸出及傳感器原始脈沖輸出；
（4）帶有RS485半雙工通訊接口、RS232半雙工通訊接口。
3、供電電源：
?。?）LWQ-A；DC5~24V；
?。?）LWQ-B：3V鋰電池安裝于儀表內部可連續使用八年以上；
?。?）LWQ-C：3V鋰電池安裝于儀表內部可連續使用四年以上；
五、測量范圍及工作壓力
公稱通徑
（mm） |
型號 |
標準量程
（m3/h） |
擴展量程
（m3/h） |
耐壓等級
（MPa） |
安裝方式 |
|
DN25 |
HQLWQ-25□ |
|
—— |
W3 |
0.5-4 |
4.0 |
法蘭（螺紋） |
|
|
—— |
W4 |
0.7-7 |
4.0 |
|
|
—— |
W5 |
1.5-15 |
4.0 |
|
S1 |
3-30
|
W1 |
1.5-30 |
4.0 |
|
S2 |
4-40
|
W2 |
2-40 |
4.0 |
|
DN40 |
HQLWQ-40□ |
S1 |
5-50 |
W1 |
2.5-50 |
4.0 |
法蘭（螺紋） |
|
S2 |
8-80 |
W2 |
4-80 |
4.0 |
|
DN50 |
HQLWQ-50□ |
S1 |
10-100 |
W1 |
5-100 |
4.0 |
法蘭 |
|
S2 |
15-150 |
W2 |
8-150 |
4.0 |
法蘭 |
|
DN65 |
HQLWQ-65□ |
S |
15-200 |
W |
10-200 |
1.6 |
法蘭 |
|
DN80 |
HQLWQ-80□ |
S |
15-300 |
W1 |
10-300 |
1.6 |
法蘭 |
|
W2 |
15-350 |
1.6 |
法蘭 |
|
DN100 |
HQLWQ-100□ |
S |
20-400 |
W1 |
15-400 |
1.6 |
法蘭 |
|
W2 |
20-500 |
1.6 |
法蘭 |
|
DN125 |
HQLWQ-125□ |
S |
20-800 |
W1 |
18-800 |
1.6 |
法蘭 |
|
W2 |
20-900 |
1.6 |
法蘭 |
|
DN150 |
HQLWQ-150□ |
S |
50-1000 |
W1 |
25-1000 |
1.6 |
法蘭 |
|
W2 |
50-1200 |
1.6 |
法蘭 |
|
DN200 |
HQLWQ-200□ |
S |
150-2000 |
W |
80-2500 |
1.6 |
法蘭 |
|
DN250 |
HQLWQ-250□ |
S |
200-3000 |
W |
150-3500 |
1.6 |
法蘭 |
|
DN300 |
HQLWQ-300□ |
S |
250-4000 |
W |
200-4000 |
1.6 |
法蘭 |
注1：表2中“標準量程”中標示的測量范圍為通用測量范圍；（即適用于：HQLWQ-N/A/B/C/D）
注2：表2中“擴展量程”中標示得測量范圍僅限用于“智能一體化天然氣流量表”或“智能溫壓補償一體化天然氣流量表” （即適用于：HQLWQ-B/C/D）
八、結束語
通過3個月的運行觀察，再結合現場的工藝條件，該渦輪流量計測得的流量跟工藝用量基本一致，滿足我們的計量要求。
