新型防沙卡渦輪流量計在低滲透油田的使用對比
本文主要介紹阻抗式過環空找水儀更換新型防沙卡渦輪后的測井效果, 通過測井現場的實驗對比, 詳細闡述了新型渦輪和原有渦輪的應用效果?，F(xiàn)有的阻抗式過環空找水儀在葡萄花油田的實際現場應用中, 經常會出現渦輪被井下沙?？ㄗ? 導致流量計算誤差, 或者渦輪完全停止, 嚴重影響了測井質量、提高了測井成本,**新型渦輪在實際應用中有效地避免了這種情況, 提高了測井精度。
1 工作原理

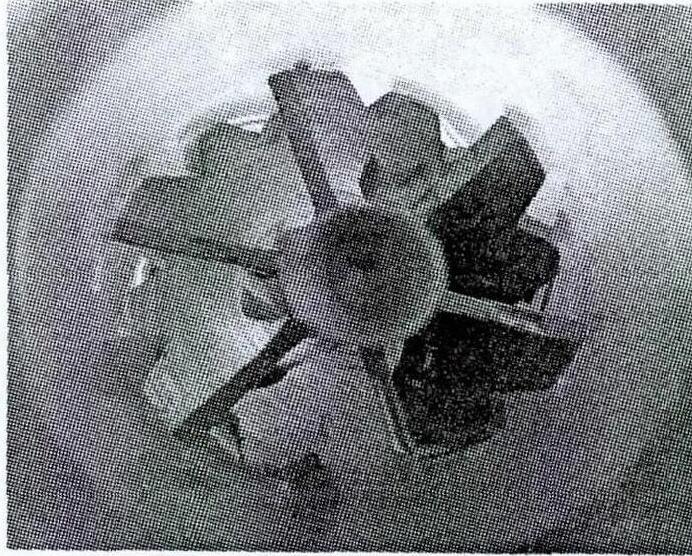

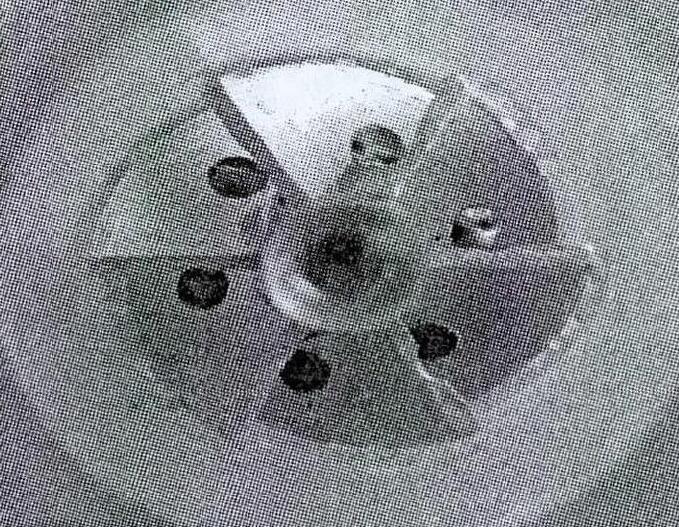

油田開發必須要處理好油井出砂的難題。導致油井出砂的主要原因就在于油藏儲層是疏松膠結砂巖。另外, 在油田開發的中后期, 因?yàn)殚L期注水或者是注氣開采會讓儲層骨架受到巨大的破壞, 也會導致油井出砂。油井出砂的主要危害有以下的幾個方面: (1) 砂埋產層, 使得油井減產甚至是停產; (2) 高速的砂粒, 導致地面以及井下設備的磨蝕更快; (3) 出砂使得地層虧空并出現坍塌, 導致套管損壞繼而導致油井報廢等。油井出砂, 造成油井產量大減, 作業成本激增, 經濟損失嚴重。葡萄花油田的的地址成分主要由細砂巖和泥砂巖組成, 儲油砂樣平均粒徑在0.1-1mm之間, 在以往測井中, 渦輪被井底出沙卡住的現象比較常見圖1、圖2, 從圖中可以看出, 砂礫卡住的位置在渦輪和儀器外殼之間。
圖1 下載原圖
圖2 下載原圖
在井下液體流經渦輪過程中, 由于砂體的體積較大, 被渦輪卡住, 導致渦輪不轉或時斷時續。儀器無法準確讀取流量參數。

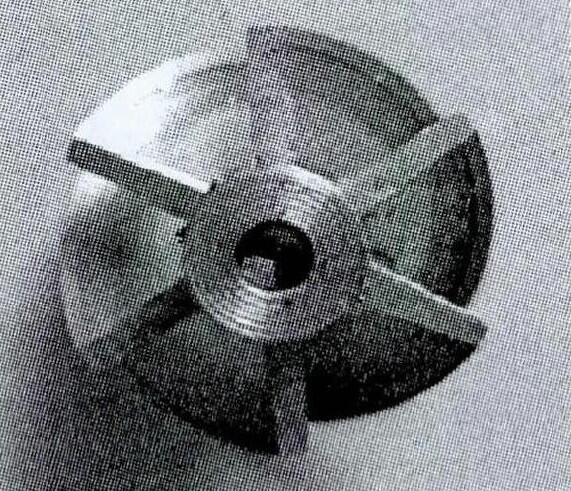

其次, 在渦輪寶石窩中, 也能偶爾發現砂體見圖3。
圖3 下載原圖

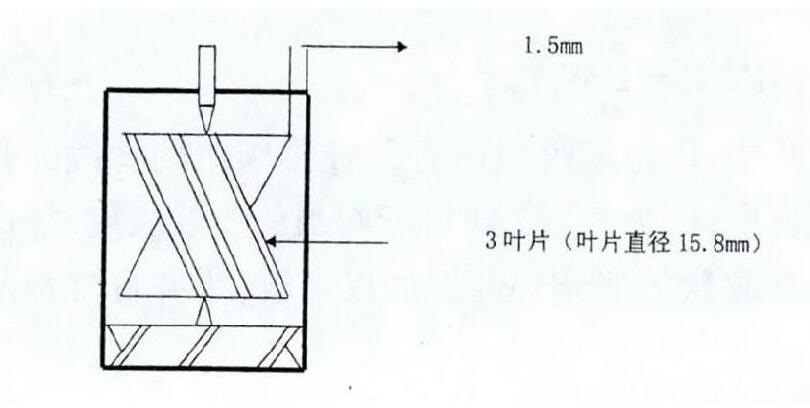

面對上述情況, 改進型的渦輪流量計增大了渦輪與儀器外殼的間隙, 其次減少了渦輪葉片數量,
改進過的渦輪流量計在葡萄花油田做了現場試驗對比, 在敖XXX-78井試驗情況如下:
改進前渦輪流儀器
從上圖可以看到明顯的渦輪卡頓現象, 在渦輪卡住后, 流量曲線成直線狀態, 在渦輪解卡瞬間, 流量曲線會出現陡然的增高, 流量計算并不準確。

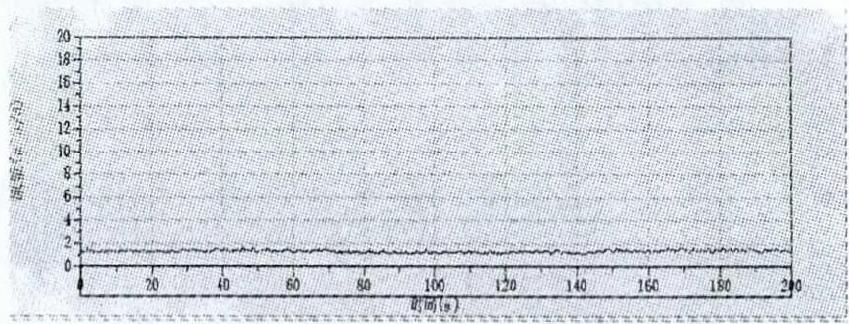

改進后的渦輪儀器
從上圖可以看出,**新的渦輪測得的曲線呈現出穩定狀態, 流量讀數準確。
采用新型渦輪后, 在葡萄花油田應用12井次, 測井成功率達到100%, 在先期試驗中查找的出4口砂井中, 采用舊渦輪測井都發生了渦輪卡頓現象, 換成新渦輪儀器后, 完全沒有卡頓現象發生。
但是新的渦輪在葡萄花油田的應用中, 也發現一個問題, 就是啟動排量問題, 葡萄花油田的單井產量低, 薄差層多, 小層產液量比較低, 有些小層產量無法達到啟動排量, 導致在油井分層測試中, 無法掌握準確資料。
2 結論
新型的渦輪流量計設計從一定程度上杜絕了油井出砂對測井的影響, 對于產出剖面測井的精度有了進一步的提升, 尤其是對于葡萄花油田的一些區塊的測試任務, 有著重要的意義, 對于提高測井質量和提升測井效率都有很大的幫助, 但是受限于渦輪流量計自身的限制, 對于低產液油井和油層的測量結果還有待于進一步的研究。
