正確地選用流量儀表,使選購的儀表性能滿足實際運行參數要求,并采用正確的安裝位置及方式,消除外部對流量儀表的不利影響,從而使流量儀表達到準確計量的目的。



  隨著工業生產的發展,對流量測量的準確度和范圍的要求越來越高,為了解決不同條件下各種被測介質的流量測量,各種類型的流量計相繼問世。常用的流量測量儀表大致有容積式流量計、速度式流量計、差壓式流量計、靶式及轉子流量計、漩渦式流量計,電磁及超聲流量計、質量流量計等[1],結合筆者幾年的工作實踐,談一下流量測量儀表的選用及安裝維護。

1、流量計選用：

  在工業生產中,經常需要計量和控制液體的流速和流量,筆者原先在造紙行業工作過,紙廠需要測量的介質多是漿液和蒸汽等物質,在測量漿液方面,由于漿液的物理特性決定了如果采用如轉子流量計、渦街流量計等接觸式的流量計進行測量流量,漿液中大的纖維就有可能纏繞測量元件,造成流量計測量出現偏差,甚至工作失靈。漿液有好的導電率,因此測量漿液多使用電磁流量計進行測量。
  現階段筆者所在的工廠為化纖行業,測量液體中同樣存在纖維,但由于所測液體的導電率低,電磁流量計就不適用,在流量計的選型方面考慮到工藝要求對流量要求高,就在非接觸式流量計類型中選用測量精度高的科氏質量流量計,當然采用質量流量計的成本費用要高些。在測量蒸汽方面,受蒸汽的壓力、溫度等影響一般采用渦街流量計進行測量。因此在選用流量計方面,要分析各方面因素,收集各類儀表樣本、技術數據和選用手冊等,充分了解各類儀表規范性能,再分別按性能要求和儀表規范、流體特性、安裝場所、環境條件和經濟適用五個方面因素,逐一分析,列表比較。不同測量對象有各自測量目的,在儀表性能方面有其不同側重點,考慮順序一般先從“性能要求和儀表規范”開始,適當考慮其他因素。一般考慮以下幾個方面:



(1)首先確定需要安裝什么樣的流量儀表。

  在工作中有些地方需用計量的流量儀表,而有的地方只需要觀測有沒有流量,比如減速機的噴油潤滑方面,如果只需要知道有沒有潤滑油通過,觀測其大體流量我們可以用個流動窺視窗或指示器即可,對自動控制有自動連鎖要求的,用個流量開關就可以滿足要求,一些其他地方對流量要求不高,僅希望知道管道中流體是否在輸送流動,也可以利用現場條件,不一定要專門安裝流量傳感器,如測量其它阻流體管段(如T型管)的壓力降,通常也可達到同樣目的。



(2)選用儀表要考慮儀表的度。

  在流量控制系統中,流體測量如不是單純計量總量,選用儀表度要考慮整個系統控制度,因?yàn)檎麄€(gè)系統不流量檢測的誤差,還包含有信號傳輸、控制調節、操作執行等環節的誤差和各種影響因素。如操作執行環節往往有2%左右的回差,對測量儀表確定過高的度(比如說0.5級)是不合理和不經濟的。

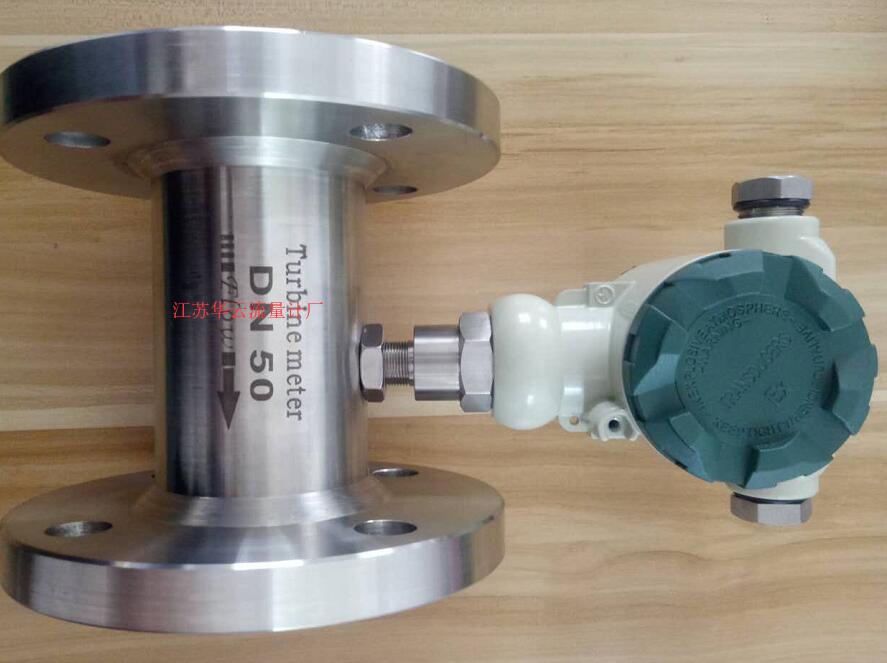

  還要考慮儀表的重復性、 線性度等指標,嚴格地說重復性是指環境條件、介質參量等不變情況下,對某量值一段時間內同方向進行多次測量的一致性。實際應用中,儀表優良的重復性受許多因素包括流體粘度、密度等變化影響,往往被誤認為儀表重復性不好。因此有參量變化的場所,不要選擇對此參量變化敏感的儀表。例如浮子流量計易受流體密度影響,渦輪流量計用于高粘度測量時易受流體粘度影響等。若儀表輸出特性是非線性的,則影響更為突出。在線性度方面要考慮修正的能力,以提高儀表度[2]。



(3)選型時要考慮范圍度。

  范圍度為上限流量和下限流量的比值,其值愈大流量范圍愈寬。線性儀表有較大范圍度,一般為10:1;非線性儀表則較小,通常僅3:1,能滿足一般過程控制用流量測量和商貿核算總量計量。某些型號的電磁流量計用戶可自行調整流量上限值,上限可調比(***大上限值和***小上限值之比)可達10:1,有些制造廠為表示其范圍度寬,把***大上限流量的流速提得很高,液體7~10m/s,氣體50~75m/s,實際上這么高的流速一般是用不上的,關鍵是下限流速是否適應測量要求,一般要求范圍度寬而下限流速更低些才好。選擇流量儀表的口徑應按被測管道使用的流量范圍和被選儀表的上限流量和下限流量來選配,而不是簡單地按管道通徑配用。
  通常設計管道流體***大流速是按經濟流速來確定的。因?yàn)榱魉龠x擇過低,管徑粗、投資大,流速過高則輸送功率大,增加運行費用。例如水等低粘度液體經濟流速為1.5~3m/s,高粘度液體經濟流速為0.2~1m/s。大部分流量儀表上限流量的流速接近或略高于管道經濟流速,因此儀表選擇口徑與管徑相同的機會較多,安裝就比較方便。如不相同也不會相差太多,一般相差一檔規格,采用異徑管連接。同一口徑不同類型的儀表上限流量受各自工作原理和結構的約束,差別很大。有些儀表流量上限值訂購后就不能改變,如容積式儀表和浮子式儀表等;而孔板等差壓式儀表設計確定后其下限流量不能改變,但流量上限變化可以通過調整差壓變送器量程來適應;有些儀表則不經實流校驗,用戶可自行重新設定流量上限值,如某些型號的電磁流量計和超聲流量計。



(4)要考慮到壓力損失方面。

非接觸式的流量計壓力損失小,而其他接觸式的儀表如果壓力損失較大的話,短短幾年為測量付出的泵送費用往往超過選用低壓損價格較貴的儀表的購置費用。還有就是儀表的響應時間也是選型時要考慮的一個重要指標。



2、儀表的安裝維護：

(1)儀表的安裝質量對儀表的影響較大,一般的儀表在安裝時要對安裝位置、周圍環境、維修空間、安裝方式、接地等方面進行考慮。一般各類流量計對介質流動穩定性要求較高,通常要考慮儀表安裝的直管段要求:前直管段長度為5~20D(D為管徑),后直管段為2~5D;同時要考慮到周圍環境有無噪聲影響、有無腐蝕性影響、有無環境溫度影響,要有足夠的維修空間等。
  安裝方式要符合儀表的基本要求,在運行過程中必須保證介質充滿管道。如安裝在垂直管道上,應使流體自下向上流動。如果必須從上向下流動,則可在流量計后設置一個限流孔板,防止測量管被抽空。還要有可靠的接地,以防止外界的各類電磁干擾。要經常檢查周圍工作環境的變化,對出現影響儀表運行的因素要及時加以排除,還有現在的廠房多為鋼構框架,儀表的安裝要考慮到有良好的避雷裝置,一般有電源避雷器、信號避雷器。對避雷器要經常檢查,確保狀態良好,損壞需及時更換。



(2)對于科氏質量流量計來說其安裝對前后直管段無特殊要求,但也必須滿足以下條件:



① 流量計上游管道口徑不能小于流量計口徑。前后應安裝截止閥門,以方便運行前進行零點校正。



② 安裝方式應滿足對于液體介質,應使流量計處于管道低點。避免因背壓過低而使介質不能充滿管道,影響測量結果。而對于氣體介質,不能使流量計處于管道局部低點,以避免測量管中有積液而產生測量誤差。



③ 流量計與連接法蘭必須完全對準,否則會給測量管帶來外應力而影響測量結果。



④ 要避免強電磁場造成干擾,流量計附近不能有大電機等干擾源。



⑤ 同型號的質量流量計相鄰安裝時考慮將振動頻率錯開,避免共振產生的負面影響,而且兩臺流量計的間距至少相當于儀表長度的4倍。并注意將流量計相位測量的固有振動頻率與管道固有的振動頻率錯開,以免引起測量的波動。



⑥ 流量計應懸空安裝,殼體不允許和其他物體接觸。測量易于氣化的液體,要對流量傳感器加以保溫保護,以免結露或結霜損壞傳感器。



  綜上所述,流量儀表的選用是一項系統工程,安裝的正確性及維護工作的及時性也是保證儀表正常工作的必要條件。因此,根據現場狀況選購的儀表性能滿足實際運行參數要求后,還要保證后期的安裝維護工作到位,才能使其充分發揮作用,達到準確計量的目的。
